第 8 章 生产 8-2-1-2 试打 选择生产条件画面上的 [ 试打 ] 选项卡后， 显示生产条件试打项目， 如下图所示。 在 [ 试打 ] 条 件设置项目画面中， 需要指定试打电路、 试打范围、 指定电路号、 自动移动间隔、 贴片跟踪 、 吸取跟踪。 在画面左边设置共同设置项目，如计划生产数量、贴片偏差、顺序，以及运行模式等。 图 8-2-2 生产条件画面（试打） 共同设置项目 试打条件 状态显示 8- 10
第 8 章 生产
(2) 基板生产条件设置项目
基板生产条件的各项设置列表如下。
表
8-2-1
基板生产条件设置项目
No.
项目
内容
操作
1 贴片范围
(步骤号)
需要限定贴片范围时，按贴
片数据的输入顺序，指定贴
片数据的范围。
[开始步骤]、[结束步骤]：
输入开始和结束的步骤编号。
[总贴片点数]：
显示每条电路的总贴片步骤数。
* [顺序]已设置为优化顺序时，不能在此设定
贴片范围。
2 重新开始位置 因某种原因，贴片中的基板
生产中断时，可根据本项目
的设置，使生产继续进行。
对元件贴片途中结束生产而未完成生产的基板有
效。
要从特定位置开始进行贴片时，也可采用本项设
置。
* 基板生产件数在两件以上时，本项设置仅对
第一件有效。
[电路号]、[步骤号]：
设定贴片开始的电路号和步骤号。
[电路总数]：
显示生产基板的电路总数。
* 单板基板的情况下电路总数显示为 1，电路编
号也只能设置为“1”。
* 生产操作开始后，此处设置的重新开始位置
即被清除。
8-9
第 8 章 生产
8-2-1-2 试打
选择生产条件画面上的[试打]选项卡后，显示生产条件试打项目，如下图所示。在[试打]条
件设置项目画面中，需要指定试打电路、试打范围、指定电路号、自动移动间隔、贴片跟踪、
吸取跟踪。
在画面左边设置共同设置项目，如计划生产数量、贴片偏差、顺序，以及运行模式等。

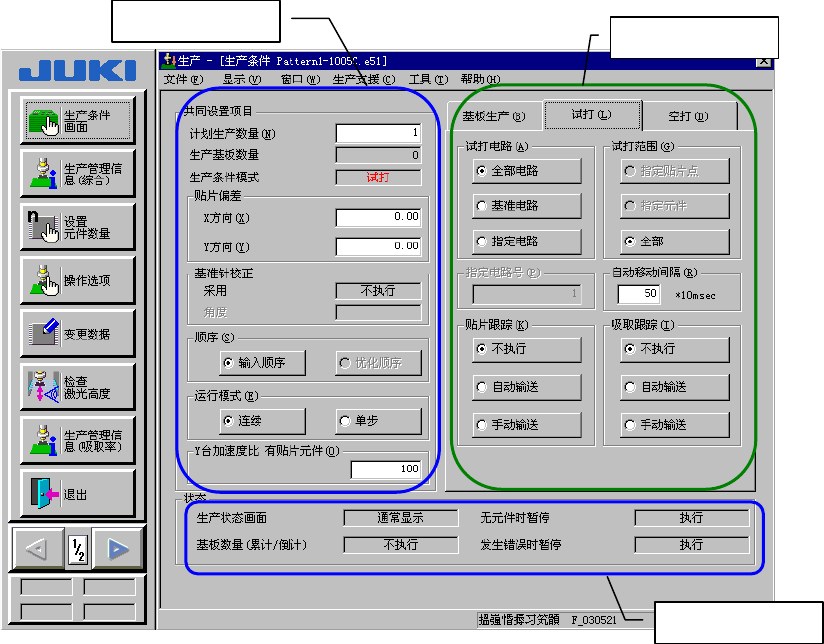

图
8-2-2
生产条件画面（试打）
共同设置项目
试打条件
状态显示
8-10
第 8 章 生产
(1) 共同设置项目
与设置基板生产条件时的共同设置项目相同。
(2) 试打条件设置项目
试打条件的设置项目列表如下。
表
8-2-2
试打条件设置项目
No.
项目
内容
操作方法
1 试打电路 选择试打电路。
基板结构为单板基板时，不
同的选择，结果相同。
若是多电路板，选择了全部
电路后，则在全部电路试打
范围内对所选择的元件进行
贴片。
用单选按钮选择。
[全部电路]
在全部电路的试打范围内，对设置的元件进行贴
片。
[基准电路]
在基准电路的试打范围内，对设置的元件进行贴
片。
[指定电路]
在[指定电路]所指定电路的试打范围内，对设置
的元件进行贴片。
2 试打范围 选择试打范围。 用单选按钮选择。
[指定贴片点]
仅对贴片数据的[试打]设置为 [执行]的元件进
行贴片。
[指定元件]
仅对元件数据的[试打]设置为 [执行]的元件进
行贴片。
[全部]
输入的全部贴片点为试打对象。
3 指定电路号 指定试打电路。 [指定电路号]
指定要试打的电路。
仅对被指定的电路进行试打。
只在试打电路选中 [指定电路]时，才可以指定。
4 自动移动间隔 对[自动移动]的跟踪，要设
置在停止位置上的停止时
间。
在编辑框里输入。
输入值：1～500 （单位：10msec 为 1 ）
5 贴片跟踪 选择试打后是否要用摄像机
进行贴片位置跟踪，以及跟
踪的种类 (自动/手动)。
用单选按钮选择。
[不执行]
不跟踪
[自动输送]
自动对贴片点进行跟踪。
[手动输送]
停止在贴片点，在操作人员输入后，移动到下一点。
6 吸取跟踪 用选择按钮设置：试打前是
否要用摄像机进行吸取位置
跟踪，以及跟踪的种类 (自
动/手动)。
用单选按钮选择。
[不执行]
不跟踪时选择。
[自动输送]
自动对吸取点进行跟踪。
[手动输送]
停止在吸取点，在操作人员输入后，移动到下一点。
8-11
