第 8 章 生产
8-2-2 生产开始
设置完生产条件后，按下操作面板的<START>开关，即可按所选择的模式开始生产。
按下<START>开关后，贴片头立即移动，开始基板生产、试打或空打。
为防止人身伤害，在设备运行中，切勿将手伸入设备内部，或将脸和头靠近设
备。
按<START>开关前，务必确认无人在进行装置内部的作业。
按<START>开关前，请确认设备的运行不会给设备附近的人造成危害。
按<START>开关前，请确认没有安装、或放置妨碍设备内部各项运行的物体(调
整工具等)。
如果从未进行过送料器台架识别(返回原点后，或降下、升起台架后)，则可能
在移动吸取位置前，自动进行送料器台架识别。进行送料器台架识别时，由于
贴片头会横跨供应装置上方，因此请勿将手、脸等靠近或伸入设备中。
特别是执行示教、吸取跟踪等菜单以外的识别前，要多加注意。
信号灯显示绿色时，表示生产模式在运行中。
按下<START>开关时，如果返回原点未完成时，可先按<ORIGIN>键，使之返回原点后，再按下
<START>开关。
执行空打时，
(1) 不收集生产管理信息。
(2) 根据空打生产的进度，生产条件画面的 [生产基板数量]，以及[设置元件数] 对话
框的实际生产数量项也会增加。但不纳入生产管理信息。

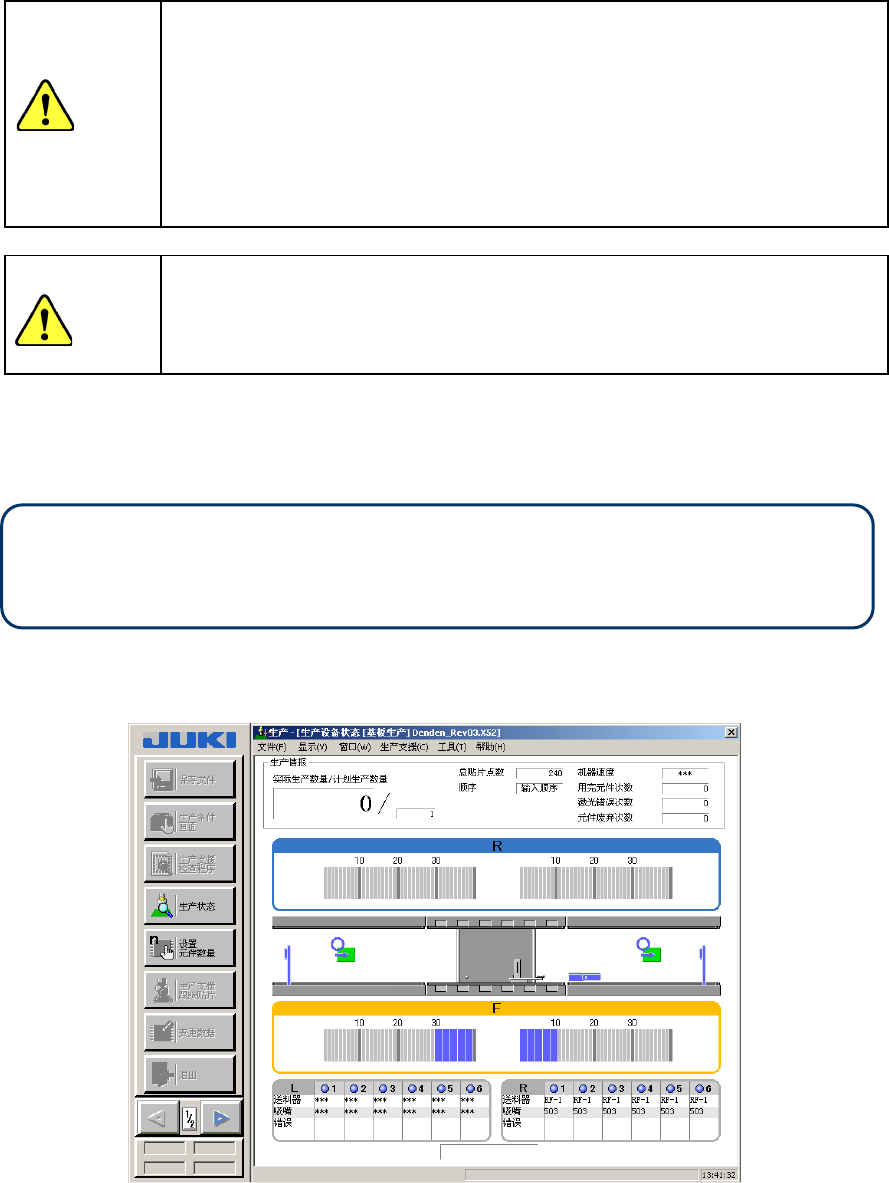

生产开始后，画面显示生产设备状态 (详细说明请参见『8-2-7-1 生产设备状态显示』)。
图
8-2-4
生产设备状态显示
注意
注意
8-14
第 8 章 生产
8-2-3 设置元件数
设置元件数，具有对元件剩余数进行有效管理的功能。
在设置元件数画面上输入规定项目后，信号灯会显示剩余量，或可跳过发生错误的送料器继续
进行生产。
元件数量的设置，要在吸取数据中设置了元件供应单元(带状送料器、管状送料器、散装送料器)
后，再进行设置。
进行继续生产时，除在送料器台架上设置送料器、以及设置吸取位置外，还应清除错误 (补满) 。

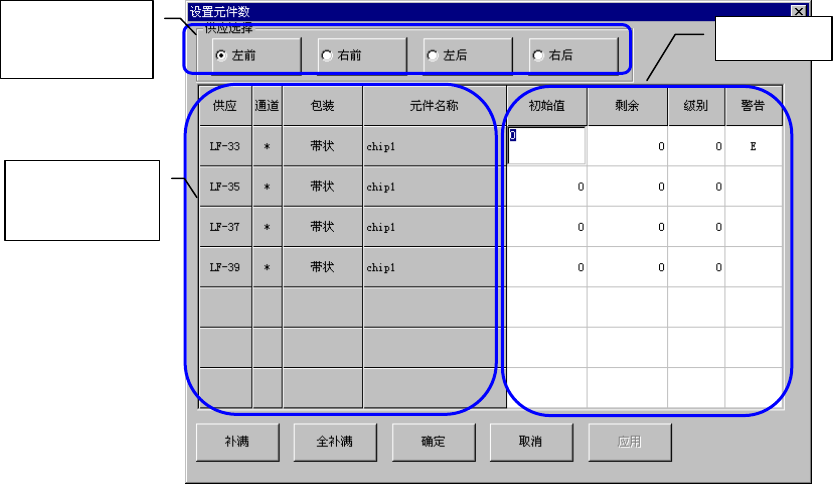

图
8-2-5
设置元件数画面
· 在生产条件画面菜单栏中选择［工具］→［设置元件数］后，显示[设置元件数]画面。
· 可按[供应选择]框的按钮切换显示送料器台架。
· [供应]、[通道]、[包装]、[元件名称]等在调出画面时显示。
· [初始值]、[剩余]、[级别]、[警告]均为设置项目。
切换显示的
送料器台架
调出画面时
显示的栏目
设置项目
8-15
第 8 章 生产
8-2-3-1 设置项目
调出设置元件数画面时，显示下列项目：
NO.
项目
内容
1 供应 显示元件的供应位置（台架）。
(LF：左前方，LR：左后方，RF：右前方，RR：右后方)
2 通道 当使用管状送料器时显示通道。
3 包装 显示元件的包装形态。(带状、管状、散装等)
4 元件名称 显示元件名称。
请设置下列项目：
NO.
项目
内容
1 初始值 -设置按包装方式供给的、使用前的元件数量。
-输入或变更[初始值]后，该值将被复制到[剩余]项目中。
-设置值为 0 时，不进行[剩余]数量的递减管理，持续贴片直到发生重试
次数超过限制。
-当设置为除 0 以外的值时，按[补满]按钮后，该值被记入[剩余]
数量中。
-当[剩余]数量递减，低于[级别]数量后，黄灯闪烁，发出警告。
2 剩余 -显示参照元件数量时的元件剩余数量。进行生产时，每吸取一次元件递
减一件。
-[初始值]为 0 时，不递减。
-当[初始值]改变时，剩余数量也变为相同的数值。可根据供应的元件状
况，变更剩余数量。
-当[剩余]低于级别数量后，黄灯闪烁，发出警告。
-[剩余]元件为 0 时，停止递减剩余数。但会继续进行吸取，直到发生重
试次数超过限制为止。
3 级别 -当[剩余]数量少于[级别]的设定数量时，黄灯闪烁，发出警告。
-[初始值]设为 0 时本功能无效。
-输入[初始值]后，[级别]栏被初始化。
4 警告 显示元件的供应错误。
* ：表示[剩余]数量比[级别]低。
E
：表示发生吸取重试次数超过限制，停止从该送料器吸取元件。
解除方法…输入[剩余]数量或执行补满命令后，解除警报和标示。
8-2-3-2 黄色信号灯闪烁
在下述情况下，黄色信号灯闪烁，以提醒操作人员。
NO
供应装置
黄色信号灯闪烁的条件
1 带状送料器
管状送料器
散装送料器
各送料器
-当元件剩余数量低于警告级别时
-发生吸取重试次数超限时
8-16
