第 8 章 生产
8-2-3-1 设置项目
调出设置元件数画面时，显示下列项目：
NO.
项目
内容
1 供应 显示元件的供应位置（台架）。
(LF：左前方，LR：左后方，RF：右前方，RR：右后方)
2 通道 当使用管状送料器时显示通道。
3 包装 显示元件的包装形态。(带状、管状、散装等)
4 元件名称 显示元件名称。
请设置下列项目：
NO.
项目
内容
1 初始值 -设置按包装方式供给的、使用前的元件数量。
-输入或变更[初始值]后，该值将被复制到[剩余]项目中。
-设置值为 0 时，不进行[剩余]数量的递减管理，持续贴片直到发生重试
次数超过限制。
-当设置为除 0 以外的值时，按[补满]按钮后，该值被记入[剩余]
数量中。
-当[剩余]数量递减，低于[级别]数量后，黄灯闪烁，发出警告。
2 剩余 -显示参照元件数量时的元件剩余数量。进行生产时，每吸取一次元件递
减一件。
-[初始值]为 0 时，不递减。
-当[初始值]改变时，剩余数量也变为相同的数值。可根据供应的元件状
况，变更剩余数量。
-当[剩余]低于级别数量后，黄灯闪烁，发出警告。
-[剩余]元件为 0 时，停止递减剩余数。但会继续进行吸取，直到发生重
试次数超过限制为止。
3 级别 -当[剩余]数量少于[级别]的设定数量时，黄灯闪烁，发出警告。
-[初始值]设为 0 时本功能无效。
-输入[初始值]后，[级别]栏被初始化。
4 警告 显示元件的供应错误。
* ：表示[剩余]数量比[级别]低。
E
：表示发生吸取重试次数超过限制，停止从该送料器吸取元件。
解除方法…输入[剩余]数量或执行补满命令后，解除警报和标示。
8-2-3-2 黄色信号灯闪烁
在下述情况下，黄色信号灯闪烁，以提醒操作人员。
NO
供应装置
黄色信号灯闪烁的条件
1 带状送料器
管状送料器
散装送料器
各送料器
-当元件剩余数量低于警告级别时
-发生吸取重试次数超限时
8-16
第 8 章 生产
8-2-3-3 操作
在设置元件数画面中的操作方法如下。

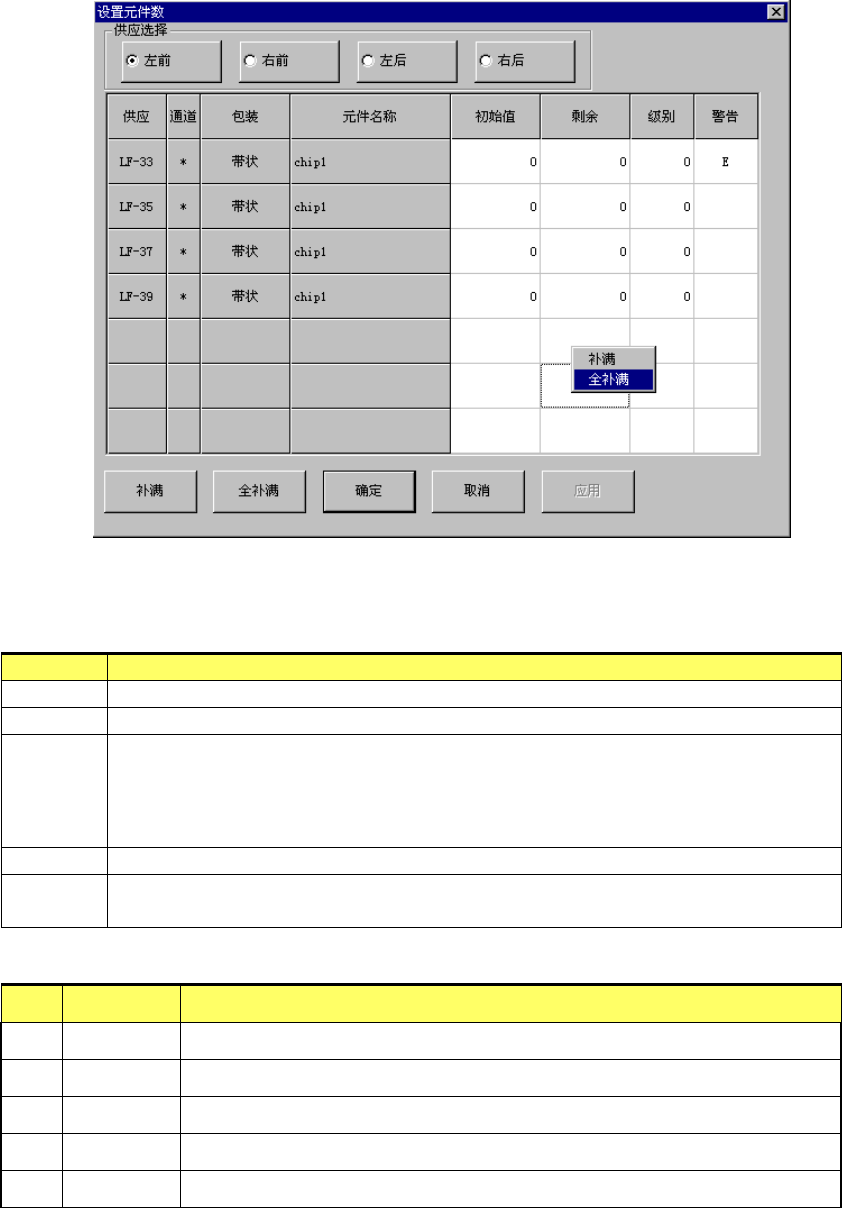

图
8-2-6
设置元件数画面 (选择左前的状态)
各项目的设置方法如下表。
项目 操作
供应选择
可选择［左前］、［右前］、［左后］、［右后］按钮，显示各台架所设置的元件。
初始值 可在焦点位置设置元件初始值。
剩余
可在焦点位置输入元件剩余数。
单击鼠标右键，弹出菜单后，可进行以下设置。
补满：把焦点行的剩余数与初始值对好，清除所有警告。
全补满：对所有元件进行补满处理 (左/右，前/后)
级别 在焦点位置上设置发出警告的剩余数。
警告 在本项目上的焦点无法移动。执行复位命令（输入[剩余]数或进行补满）后，警告
即可解除，显示消失。
各按钮的操作内容列表如下。
No 项目 操作内容
1 补满 使焦点所在行的剩余数与初始值一致，清除所有警告。
2 全补满 对所有元件进行补满处理 (左/右，前/后)。
3 确定 确定设置元件数的内容后退出，返回原来的生产条件，或生产状态画面。
4 取消
不确定设置元件数的内容并退出，返回原来的生产条件，或生产状态画面。
5 应用 对所设置的元件数量进行确认。
8-17
第 8 章 生产
8-2-4 暂停和中断
8-2-4-1 暂停
要使生产暂停时，按操作面板的<STOP>开关。
在[连续]模式下进行生产时按<STOP>开关，或者在进行单步模式生产时，在单步暂停位置上停
止时按<STOP>开关，均可使设备进入暂停状态。
图例：用户要求进入暂停状态时，出现下列对话框。

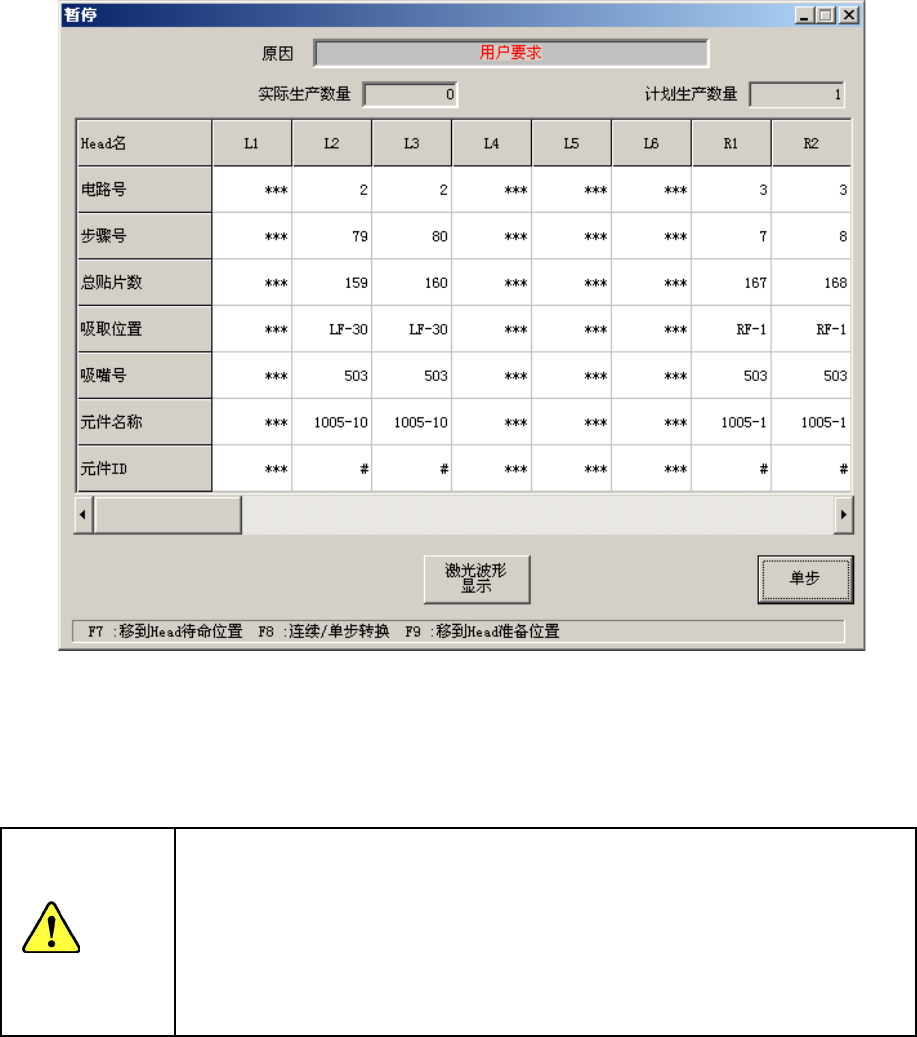

图
8-2-7
暂停状态时的显示
此时按下<START>开关后，暂停对话框消失，解除暂停状态。
如按下<STOP>开关后，进入生产中断处理。
按下<START>开关后，贴片头立即移动，开始生产。
为避免人身伤害，在设备运行过程中切勿将手放入设备内部，也不要将脸和头
靠近设备。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认设备的运行不会给设备附近的人造成危害。
在按下<START>开关前，请确认设备内部没有安装、安放会妨碍设备运行的物体
(调整工具等)。
注意
