第 8 章 生产
暂停状态时，可以用示教变更吸取位置或贴片位置。
在生产条件的运行模式项中选中［单步］时，即使按下操作面板的<START>开关开始生产操
作时也不显示生产状态，而显示图 8-2-7 暂停状态时的显示对话框。
在单步模式生产时停止，或在连续模式的生产中暂停时，按键盘［F8］键，可以切换连续 /
单步运行模式。按暂停对话框右下的[连续]/[单步]按钮，也可以切换运行模式。
在生产操作中暂停时，可以根据暂停原因和暂停位置，进行下列数据示教。
8-2-4-2 暂停状态时的示教
在生产操作中暂停时，可以根据暂停原因和暂停位置，进行下列数据示教。
暂停原因
暂停
位置
吸取数据
贴片数据
标记数据
备注
X,Y
Z
X,Y
Z
X,Y
● 根据用户按键要求
● 送料器台架下降
吸取位置
○ ○
从 XY 示教开始
有效的 HOD 设备键
为：CAMERA 键，HEAD
键
贴片位置
○
标记识别错误 标记位置
○ 只有 CAMERA 键有效
1. 对吸取位置的示教，只能按吸取顺序进行（同时吸取时不能示教）。
2. 对贴片位置的示教，只限在基准电路贴片中可以进行。
对基准电路中检查出坏板标记的基板不能进行示教。
3. 通过示教取得数据，只限于按 HOD 的 ENTER 键之前、HOD 的 LED 亮灯显示的示教项目。
需要通过示教取得 XY、Z 所有数据时，必须通过逐项示教取得。
8-19
第 8 章 生产
8-2-4-3 中断
在基板的生产计划执行前，需要中断生产时，可使用本项功能。
在暂停中按下<STOP>开关后，显示如下对话框。

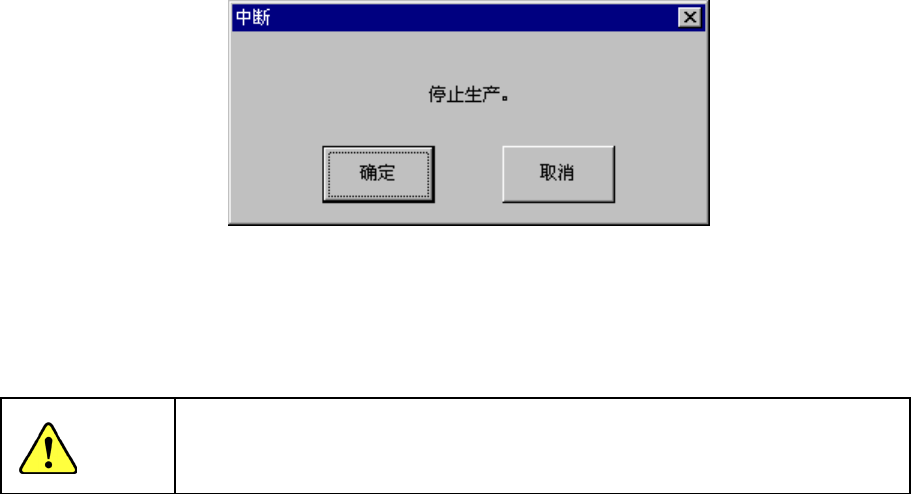

图
8-2-8
生产中断确认对话框
选择［确定］后，松开基板钳夹，返回到生产条件画面。
选择［取消］后，返回到上一步状态（暂停）。
即使在生产中断时，为了交换吸嘴，XY 轴和贴片头都在继续操作。
因此，即使在生产中断的情况下，为防止伤害人身，在设备运行时，切勿把手
伸入设备内部，脸和头也不要靠近设备。
注意
8-20
第 8 章 生产
8-2-5 试打贴片 / 吸取跟踪
8-2-5-1 贴片跟踪
自动输送
在[贴片跟踪]中选择了[自动输送]时，在完成试打后，摄像机将移动到试打贴片点，贴片后
的状况显示在监视器里。
根据[自动输送间隔]所设定的时间，摄像机停止在该位置上，之后自动移动到下一个贴片点。
在元件数据的元件尺寸中，如长／宽尺寸中有一边大于 5.00 mm 时，摄像机将移动到元件的
四角。
试打完成后，摄像机继续进行跟踪。为防止人身伤害，在设备动作时，切勿把
手伸入设备内部，脸和头也不要靠近。
① 需要暂停时
按下 HOD 的 PAUSE 键后，若摄像机在移动中,
便会在下一个贴片点暂停；如在暂停中，则在该位
置上进入停止状态。
这时，显示如下对话框。

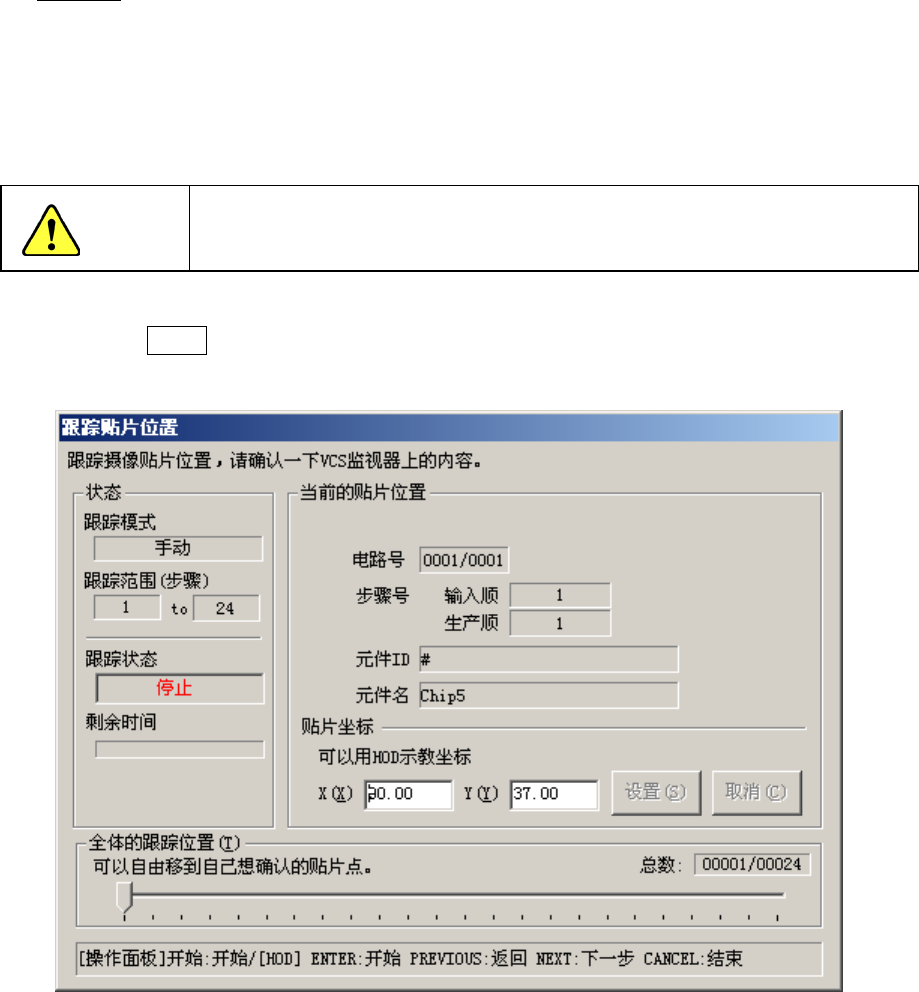

图
8-2-9
贴片位置跟踪对话框
注意
8-21
