第 1 章 设备概要 1-7-2 适用基板 1-7-2-1 基板尺寸 表 1-8 适用基板尺寸 ( 单位 mm ) 最小尺寸（ L 1 ×W 1 ） 最大尺寸 （ L 2 ×W 2 ） 最小厚度 T 1 最大厚度 T 2 L 基板规格 50 × 30 410 × 360 0.4 4.0 L- WIDE 规格 50 × 80 508 × 360 0.4 4.0 注 1 ： L= 传送方向尺寸 ､ W=L 直角方向 ｡ 注 2 ：有基板自动…
第 1 章 设备概要
1-7-1-2 适用元件
表
1-7
适用元件（激光识别）
元件名
元件种类
引脚间距／（尺寸）
元件尺寸
方形芯片电阻 方形芯片元件
0402、0603、1005、1608、2012、3216
、
3225、5025、6432
网络电阻
（SOP,SOJ,PLCC
类型
除外）
网络电阻
圆筒形芯片电阻 圆筒形芯片
1.6×
φ
1.0、2.0×
φ
1.25、3.5×
φ
1.4、5.9×
φ
2.2
多层陶瓷电容 方形芯片元件
0402、0603、1005、1608、2012、3216
、
3225、4532、5750、5632
钽芯片电容 方形芯片元件 3216、3528、6032、7343
铝电解电容 铝电解电容
（引脚宽度 0.2mm 以上
3.5mm 以下）
高度 6.0mm 以下
GaAsFET GaAsFET
（引脚宽度 0.2mm 以上
3.5mm 以下）
芯片膜电容 方形芯片元件 6.5×4.5×2.7 ～ 10.5×7.2×5
芯片铁酸盐玻璃珠 圆筒形芯片
1005、1608、2012、3216、3225
型
圆筒
芯片电感 方形芯片元件 1005、1608、2012、2520、3216、
3225
SOT SOT
模部 1608/2012、SOT-23、SOT-89
、
SOT-143、SOT-223
SOP、TSOP、HSOP SOP、TSOP、HSOP 间距 0.65mm 以上 □33.50mm 以下
SOJ SOJ 间距 0.65mm 以上 □33.50mm 以下
PLCC PLCC 间距 1.27mm □33.50mm 以下
QFP, BQFP 、QFN QFP、BQFP、QFN 间距 0.65mm 以上 □33.50mm 以下
BGA BGA
间距 1.0mm 以上
不足 2.0mm
（交错排列時 3.0mm 以
下）
□33.50mm 以下
单向引脚连接器
双向引脚连接器
Z 引脚连接器
单向引脚连接器
双向引脚连接器
Z 引脚连接器
间距 0.65mm 以上
□33.50mm 以下
IC 插座
（J 引脚鸥翼式
带减震）
J 引脚插座
鸥翼式插座
带减震插座
间距 1.0/1.27mm 以下
□33.50mm 以下
1-26
第 1 章 设备概要
1-7-2 适用基板
1-7-2-1 基板尺寸
表
1-8
适用基板尺寸 (单位 mm)
最小尺寸（L
1
×W
1
）
最大尺寸（L
2
×W
2
）
最小厚度 T
1
最大厚度 T
2
L 基板规格 50×30 410×360 0.4 4.0
L-WIDE 规格
50×80 508×360 0.4 4.0
注 1：L=传送方向尺寸 ､W=L 直角方向 ｡
注 2：有基板自动调整选项功能时，最小基板尺寸为 50mm×50mm。
(仅限于 L 基板规格)
注 3:
基板翘曲允许值为每 50mm 允许在 0.2mm 以下，上翘，下翘的总和在 1mm 以下。
注 4: 与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
* 基板重量最大允许值： 2000ｇ。

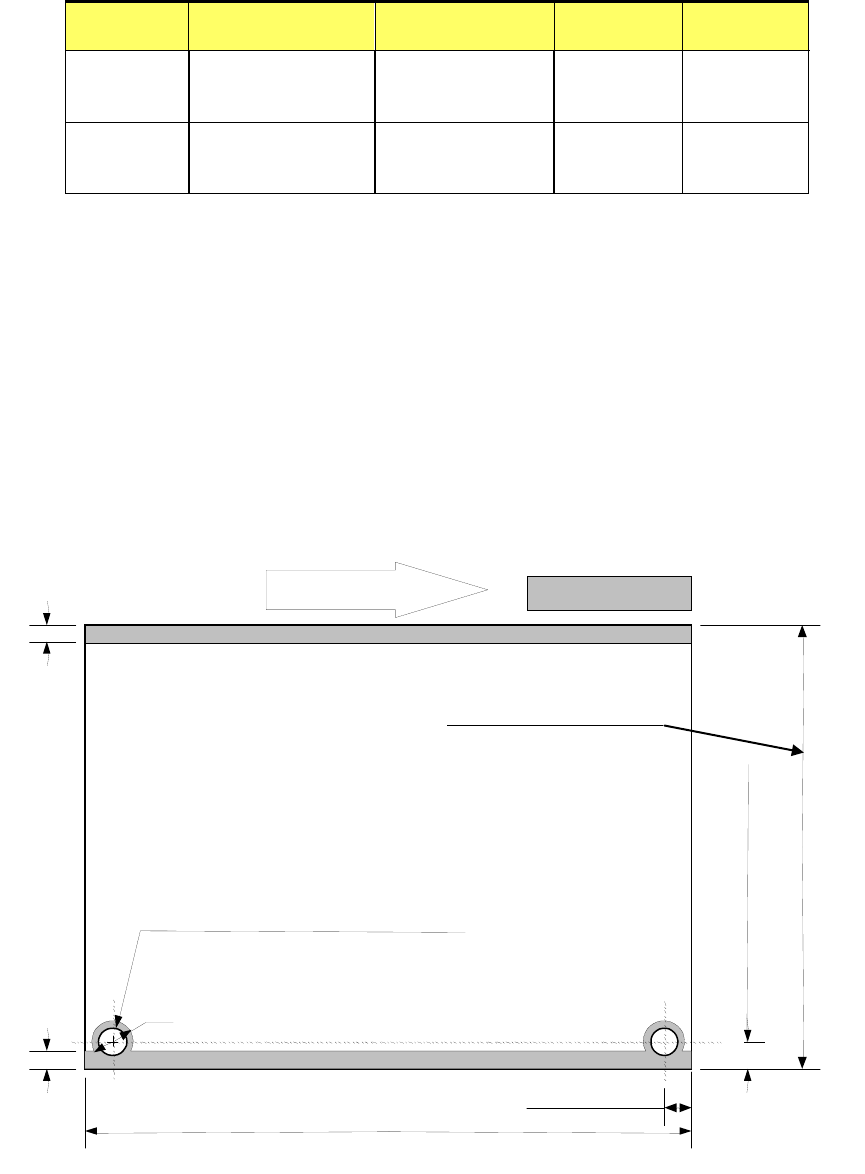

1-7-2-2 基板传送元件贴片范围
1)不可贴片范围
(基板宽度自动调整时 50～360mm)
特别订货 5～7mm(出厂时调整)
标准 5±0.1mm(注)
传送轨道固定侧
基板转送方向
+0.1
标准φ4 mm、选项φ2.5～φ4 mm
※1
+0.1
不可贴片范围
3mm
3mm
5±0.1mm
6mm
L 基板规格： 50～410mm
L-WIDE 规格：50～508mm
L 基板规格： 30～360mm
L-WIDE
规格：
80～360mm
图
1-7-3
基板上表面贴片的范围(基板上面图)
1-27
第 1 章 设备概要

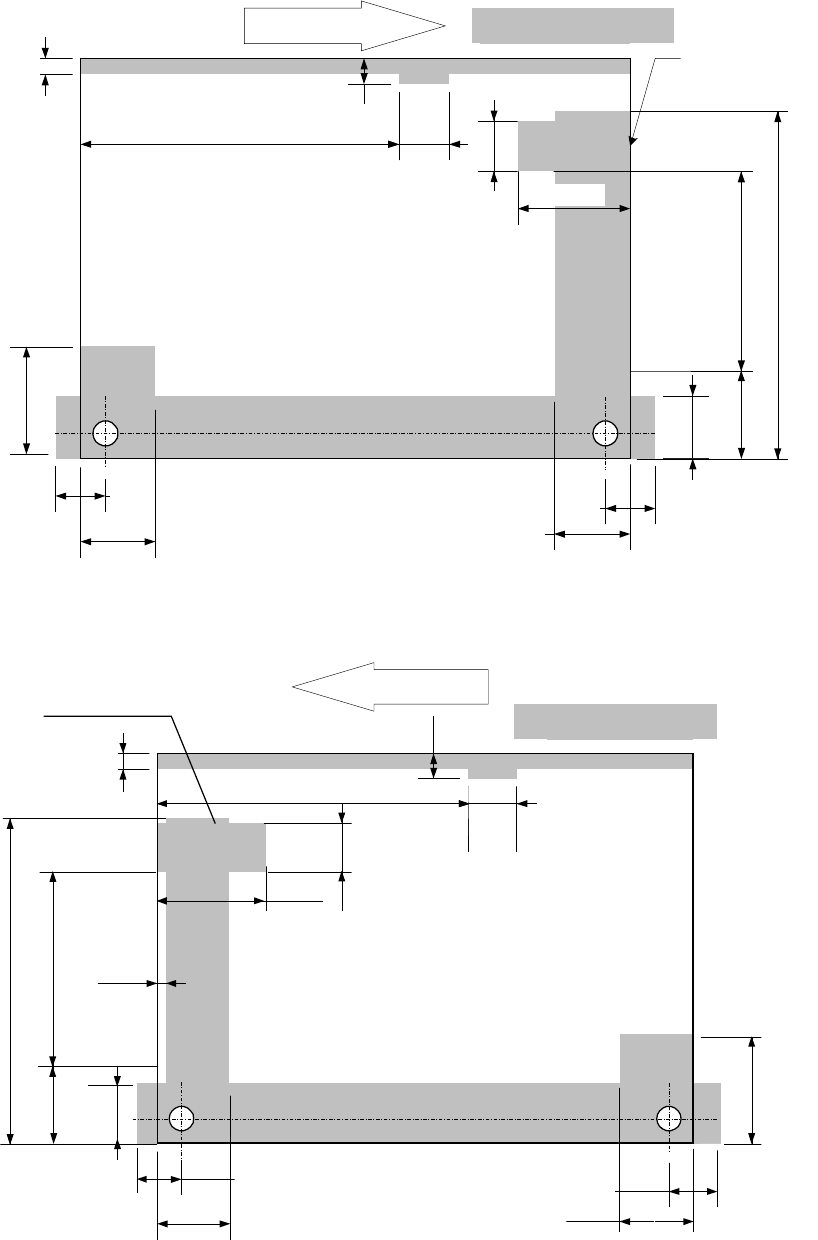

2)
支撑销不可设置的范围
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
0～160mm（可動）
21mm
30.5mm
ストッパ設置位置
34mm
6mm
198.5mm
25mm
18mm
218mm
25mm
图
1-7-4
支撑销设置的范围(基板背面图)（1）
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
25mm
0～160mm（可動）
44mm
30.5mm
ストッパ設置位置
21mm
6mm
198.5mm 25mm
18mm
4.5mm
215mm
图
1-7-5
支撑销设置的范围(基板背面图)（2）
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送轨道固定侧
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送轨道固定侧
1-28
