第 8 章 生产 ④ 进到下一个贴片位置 在暂停状态时，按下 HOD 的 NEXT 键后，摄像机转到下一个贴片位置。 转到下一个贴片位置后，保持停止状态。 按 NEXT 键后，贴片头立即移动。 为防止伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。 按 NEXT 键前，务必确认无人在进行装置内部的作业。 手动输送： [ 贴片跟踪 ] 选择手动输送时，进行试打后，摄像机将移动到第一个试 打贴片点，贴片后的状 况显示在监视…
第 8 章 生产
在停止状态下按<START>开关时，继续生产。按<STOP>开关，生产便会结束。结束时，出现要求
确认的对话框。
按下<START>开关后，贴片头立即移动，开始试打。
为防止人身伤害，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
按<START>开关前，务必确认无人在进行装置内部的作业。
按<START>开关前，请确认设备的运行不会给设备附近的人造成危害。
按<START>开关前，请确认没有安装、或放置妨碍设备内部各项动作的物体(调整
工具等)。
另外，选择<STOP>开关后，即使跟踪中断，因进行交换吸嘴，XY 轴、贴片头都在
继续运行。
因此，即使在跟踪中断的情况下，为避免伤害人身，在设备运行时，切不可把手
伸入设备内部，脸和头也不要靠近。
② 变更贴片位置时
在停止状态时，可按 HOD 的 CAMERA 键，对贴片位置进行示教。
也可直接通过数字键输入数字，改变贴片位置。
还可以手动输入校正值。输入值的范围限在软件程序范围内。
输入后，按［设置］按钮，贴片头即开始移动，请多注意。
为防止发生伤害人身，在操作 HOD 时，切勿将手伸入装置内部，或将脸和头靠近
装置。
请注意：输入 X，Y 值，移动光标后，贴片头会立即移动到输入值的 X，Y 位置。
③ 回到贴片前的位置
在停止状态时，可按 HOD 的 PREVIOUS 键，退回到贴片前的位置。
回到贴片前的位置后，保持停止状态。
按 PREVIOUS 键后，贴片头立即移动。
为防止伤害人身，在操作 HOD
时，切勿将手伸入装置内部，或将脸和头靠近装置。
按 PREVIOUS 键前，请确认无人在进行装置内部的作业。
按 PREVIOUS 键前，请确认设备的操作不会对设备附近的人造成危害。
按 PREVIOUS 键前，请确认没有安装、或放置会妨碍设备内部各项运行的物体(调
整工具等)。
注意
注意
注意
注意
8-22
第 8 章 生产
④ 进到下一个贴片位置
在暂停状态时，按下 HOD 的 NEXT 键后，摄像机转到下一个贴片位置。
转到下一个贴片位置后，保持停止状态。
按 NEXT 键后，贴片头立即移动。
为防止伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
按 NEXT 键前，务必确认无人在进行装置内部的作业。
手动输送：
[贴片跟踪]选择手动输送时，进行试打后，摄像机将移动到第一个试打贴片点，贴片后的状
况显示在监视器里，并进入停止状态。
试打完成后，摄像机会移动到第一个试打贴片点。为防止伤害人身，设备运行中，
切勿把手伸入设备内部，脸和头也不要靠近。
8-2-5-2 吸取跟踪
自动输送
在吸取跟踪中选择自动输送时，在进行试打前，摄像机将移动到吸取位置，吸取状况显示在监
视器里。
摄像机按[自动输送间隔]设定的时间在该位置暂停，然后自动移动到下个吸取点。
如果从未进行过送料器台架识别(在返回原点后，或降下、升起台架后)，则可能在
移动到吸取位置前，自动进行送料器台架识别。进行送料器台架识别时，由于贴片
头会横跨供应装置上方，因此切勿将手、脸等靠近或伸入设备中。
特别是执行示教，或采用吸取跟踪等菜单以外的识别方法时，要多加注意。
注意
注意
注意
8-23
第 8 章 生产
① 需要暂停时
按下 HOD 的 PAUSE
键后，若摄像机在移动中，将在下一个贴片点暂停；若在暂停中，则在该位
置上进入停止状态，并出现下列对话框。

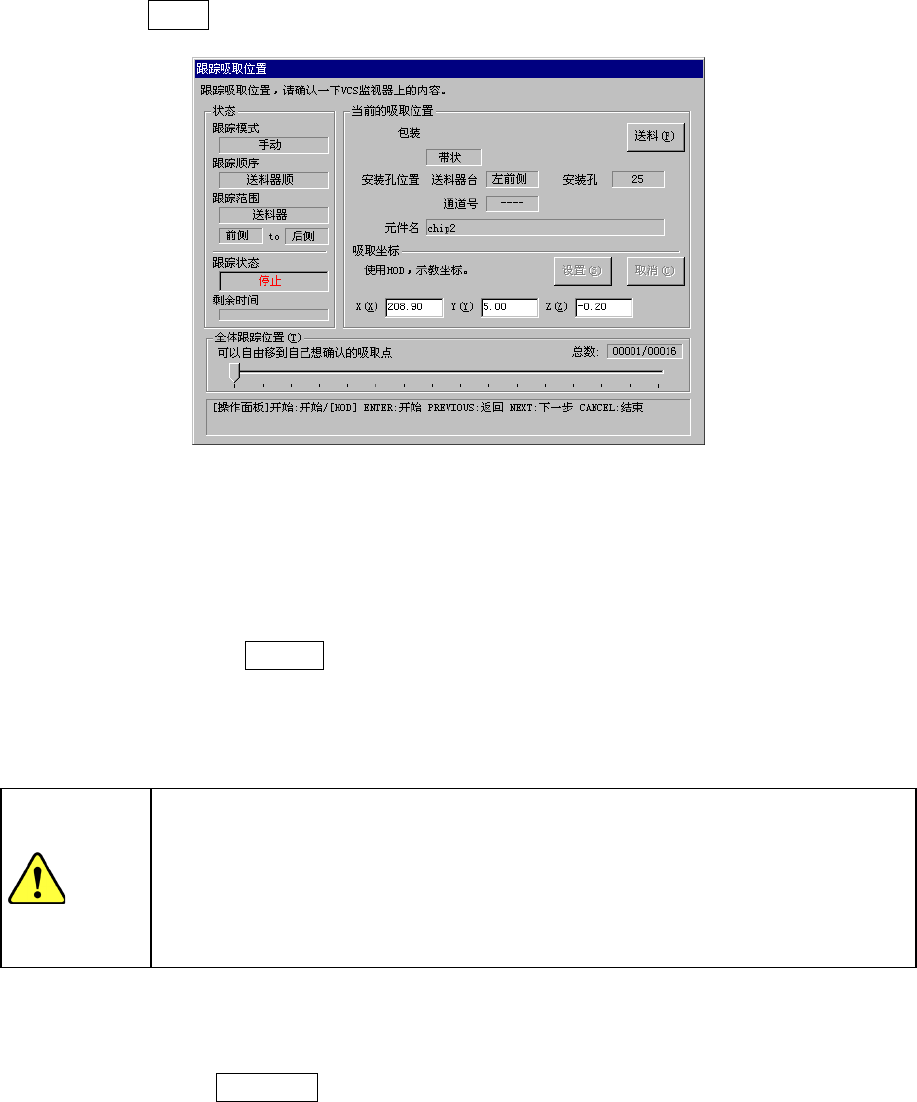

图
8-2-10
吸取跟踪暂停时的对话框
要解除停止状态时，按下<START>开关，即可开始再跟踪。按下<STOP>开关后跟踪即中断。中断
时，会显示确认对话框。
② 变更吸取位置
在停止时，按下 HOD 的 CAMERA 键后，可进行吸取位置的示教。
也可以直接用数字键变更吸取位置。
* 手动输入的输入范围为显示值±3 mm。
* 输入后，按[设置]按钮后，贴片头即开始移动。
按[设置]按钮后，贴片头立即移动，开始生产。
为防止伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
按<START>开关前，务必确认无人在进行装置内部的作业。
按<START>开关前，要确认设备的操作不会对设备附近的人造成危害。
按<START>开关前，请确认没有安装、或放置会妨碍设备内部各项运行的物体(调整
工具等)。
· 示教与手动输入不同，输入范围 (±3mm) 不受限制。
③ 回到前吸取位置
暂停时按下 HOD 的 PREVIOUS 键，可回到上一个吸取的位置。回到上一个吸取位置后，保持暂
停状态。
注意
8-24
