第 8 章 生产
① 需要暂停时
按下 HOD 的 PAUSE
键后，若摄像机在移动中，将在下一个贴片点暂停；若在暂停中，则在该位
置上进入停止状态，并出现下列对话框。
图
8-2-10
吸取跟踪暂停时的对话框
要解除停止状态时，按下<START>开关，即可开始再跟踪。按下<STOP>开关后跟踪即中断。中断
时，会显示确认对话框。
② 变更吸取位置
在停止时，按下 HOD 的 CAMERA 键后，可进行吸取位置的示教。
也可以直接用数字键变更吸取位置。
* 手动输入的输入范围为显示值±3 mm。
* 输入后，按[设置]按钮后，贴片头即开始移动。
按[设置]按钮后，贴片头立即移动，开始生产。
为防止伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
按<START>开关前，务必确认无人在进行装置内部的作业。
按<START>开关前，要确认设备的操作不会对设备附近的人造成危害。
按<START>开关前，请确认没有安装、或放置会妨碍设备内部各项运行的物体(调整
工具等)。
· 示教与手动输入不同，输入范围 (±3mm) 不受限制。
③ 回到前吸取位置
暂停时按下 HOD 的 PREVIOUS 键，可回到上一个吸取的位置。回到上一个吸取位置后，保持暂
停状态。
注意
8-24
第 8 章 生产
④ 进入下一个吸取位置
在暂停时，按下 HOD 的 NEXT
键后，可进到下一个吸取位置。到达下一个吸取位置后，保
持暂停状态。
在最后的吸取位置按 NEXT 键时，会显示提示框，提示操作员已吸取了最后一个。
图
8-2-11
最后吸取位置提示框
在最后的吸取位置上，按<START>开关时，显示确认对话框，询问操作员是否开始生产。
图
8-2-12
确认结束跟踪的对话框
手动输送
在[吸取跟踪]中选择了手动输送后，进行试打前，摄像机会移动到第一个试打吸取点，监视器
显示吸取的状态，并进入暂停状态。
暂停状态时的对话框显示，与自动输送时相同。
吸取跟踪的对象和跟踪顺序
吸取跟踪的顺序为：从左前方的 1 号开始至 39 号，右前方的 1 号开始至 39 号，右后方的 39 号
开始至 1 号，左后方的 39 号开始至 1 号的顺序，进行跟踪。
跟踪动作与试打范围（指定贴片点／指定元件）无关，凡是吸取数据使用的全部吸取点，均为
其跟踪对象。
8-25
第 8 章 生产
操作模式

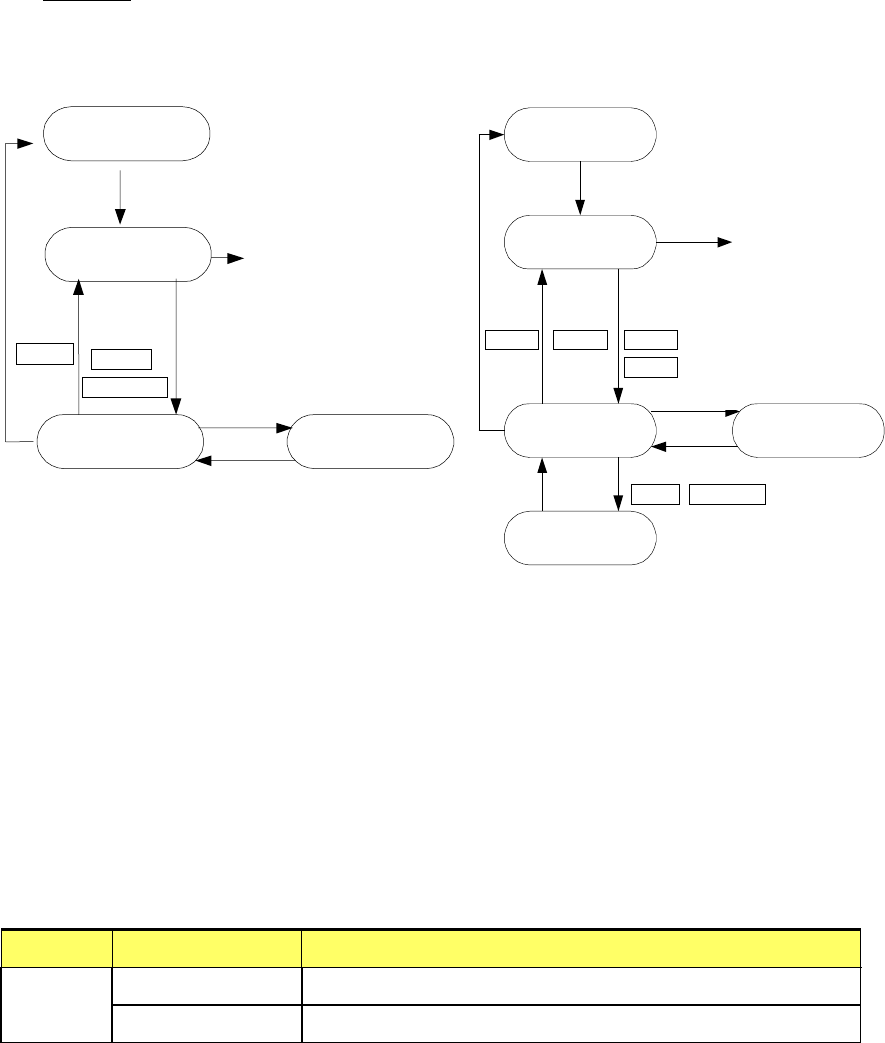

手动输送和自动输送的操作模式流程如下。
①手动输送 ②自动输送
图
8-2-13
手动输送、自动输送操作模式的流程
◇ 摄像机图像信息
摄像机图像显示下列两项信息：
① 吸取位置的真实图像
② 光标（十字光标和窗口光标）
此处所显示的窗口光标尺寸，与元件外形尺寸一致。
窗口光标，只在吸取角度为 90°的倍数时才可显示。除此之外的元件，显示十字光标。
图像画面信息显示条件
项目
区分
显示条件
光标 十字光标 吸取角度为 0°，90°，180°，270°以外的元件
窗口光标 吸取角度为 0°，90°，180°，270°的元件
8-2-5-3 空打贴片 / 吸取跟踪
空打和试打一样，可以进行贴片/吸取跟踪。
设置条件
操作一件
暂停
示教
START 开关
STOP 开关
生产开始
HOD
装置键
结束示教
CANCEL
NEXT
PREVIOUS
移动结束
START 开关
条件設定
連続実行
一時停止
ティーチング
1点実行
STARTｽｲｯﾁ
STOPｽｲｯﾁ
生産開始
STOPｽｲｯﾁ
HODﾃﾞﾊﾞｲｽｷｰ
ﾃｨｰﾁﾝｸﾞ終了
移動完了
STARTｽｲｯﾁ
CANCEL
PAUSE
PAUSE
CANCEL
NEXT
PREVIOUS
设置条件
连续运行
生产开始
示教
暂停
移动结束
结束示教
操作一件
HOD 装置键
START 开
START 开
STOP 开
STOP 开关
