第 8 章 生产
8-2-6 生产结束
完成计划数量的基板生产后，返回到生产条件画面。
完成生产时三种颜色的信号灯同时点亮，表示已经完成计划数量的生产。
要退出生产操作时，选择菜单栏的［文件］→［退出］，或单击画面右上角的“X”框 。
显示如下退出生产的对话框。
在下列对话框上，单击单选按钮，指定是否保存生产程序。

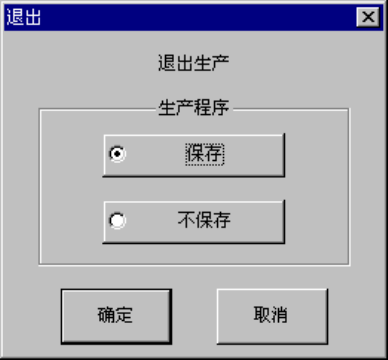

图
8-2-14
退出生产对话框
8-27
第 8 章 生产
8-2-7 生产状态的显示
按<START>开关开始生产后，若在操作选项的 [生产（显示）]选项卡中，选择了[生产中显示设
备画面]选项时，则显示生产设备状态画面，如图 8-2-15。如未选择该选项，则会显示生产状
态画面，如图 8-2-18 或图 8-2-19。
在生产状态画面的、[操作选项]、 [生产（显示）]选项卡中选中［放大显示基板生产数量］时
显示图 8-2-19，未选中时显示图 8-2-18。
8-2-7-1 生产设备状态显示
生产设备状态画面主要显示生产情报、设备状态、以及贴片头（HEAD）信息等。
设备状态，以图形标记显示各种感应器、信号的状态。

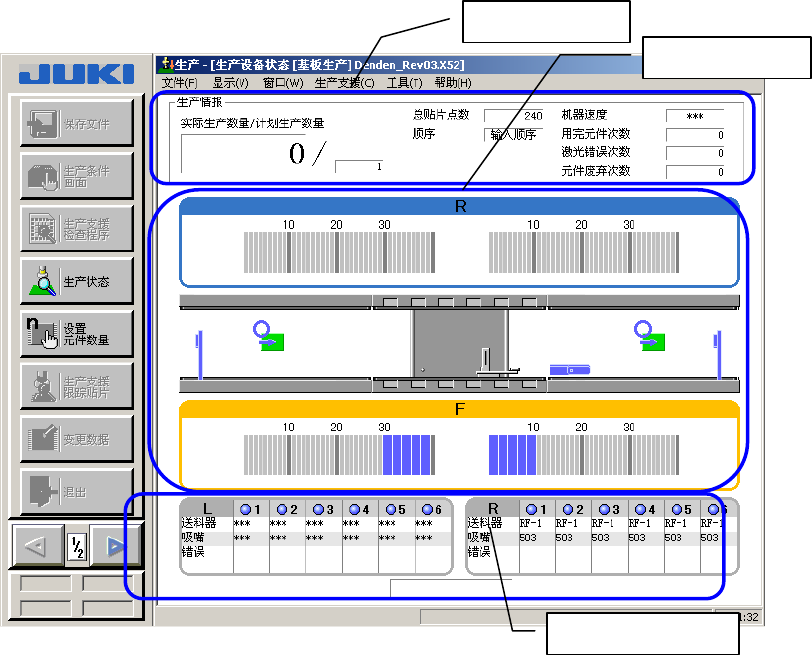

图
8-2-15
生产设备状态显示画面
生产情报
现就画面上显示的生产情报说明如下。
① 实际生产数量／计划生产数量
[计划生产数量] ：在生产条件中设置的计划生产量。
[实际生产数量] ：显示实际生产数量
(
*
)
。
在操作选项的[生产(显示)]选项卡中，选中[累计基板生产数量]项时，从生产基板数
量的实际数量开始计算。
在操作选项的[生产(显示)]选项卡中，选中[倒计基板生产数量]项时，显示的生产实
际数量为剩下的数量。
生产情报
显示设备状态
贴片头信息
8-28
第 8 章 生产
② 总贴片数
显示一块基板的被指定的总贴片点数。
③ 顺序
显示正在执行的贴片顺序。
④ 机器速度
显示生产每一块基板，从基板钳夹完毕到钳夹解除为止的时间。
⑤ 总贴片率、总吸取率
显示机器总体的贴片率、吸取率。
只有在操作选项的［生产（显示）]选项卡中，选中［生产画面中显示总吸取率和
总贴片率]时才显示。
⑥ 用完元件次数
用完元件次数的累计。
⑦ 激光错误次数
发生激光器识别错误次数的累计。
⑧ 元件废弃次数
元件废弃次数的累计。
设备状态显示
用图形标记显示传感器及信号状态。

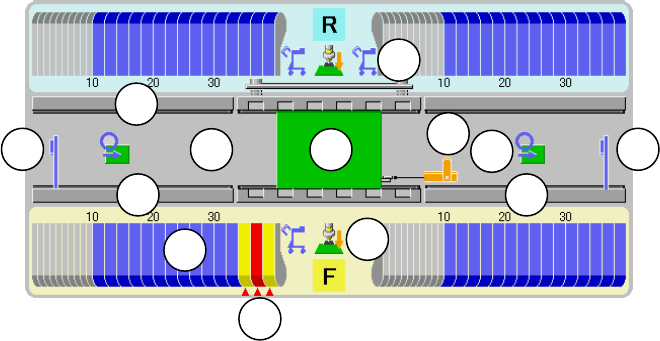

图
8-2-16
设备状态显示例
1． 送料器台架状态(前/后) 7． C-OUT2 传感器
2． 统一交换台位置传感器
(左前/右前/左后/右后)
8-1
．
Ready out/Board available in
3-1．
IN 传感器 8-2
．
Ready in/Board available out
3-2．
OUT 传感器 9． 送料器状态
4． WAIT 传感器 10．
最差送料器
5． STOP 传感器 11．
传送马达状态 (IN 入/CENTER 中心/OUT 出)
6． 止动销
2
3
-1
3-2
1
4
5
6
7
8-1
8
-2
9
10
11
