第 8 章 生产 No. 项目 显示 8 Ready in/out 8-1 ： Ready out 8-2 ： Ready in 显示 Ready in/out 信号的状态 ON 状态 ( 红色箭头 ) OFF 状态 ( 蓝色箭头 ) Board available in/out 8-1 ： Board available in 8-2 ： Board available out 显示 Board available in/out 信号…
第 8 章 生产
各种信号请参见下面的表 8-2-4 设备状态显示。
表
8-2-4
设备状态显示
No.
项目
显示
1 送料器台架状态
（前/后）
显示送料器台架的状态。
（不间断运行时显示。）
送料器台架有效状态（生产状态）
送料器台架无效状态（停止状态）
* 有效状态：彩色，无效状态：灰色
2 统一交换台位置传感器
(左前 ･右前
左后 ･右后)
显示统一交换台位置传感器状态。
ON 状态（台架下降）
OFF 状态
3 In（进）,OUT（出）传感器
3-1: IN（进）传感器
3-2: OUT（出）传感器
显示 IN,OUT 传感器状态。
ON 状态
(橙色)
OFF 状态
(蓝色)
4 WAIT（待命）传感器
显示 WAIT（待命）传感器状态。
ON 状态
无显示 OFF 状态
5 STOP（停止）传感器 显示 STOP（停止）传感器状态。
ON 状态
无显示 OFF 状态
6 停止挡销 显示停止挡销状态。
ON 状态
OFF 状态
7 C－OUT2 传感器 显示 C-OUT2 传感器状态。
ON 状态
无显示 OFF 状态
8-30
第 8 章 生产
No.
项目
显示
8 Ready in/out
8-1：Ready out
8-2：Ready in
显示 Ready in/out 信号的状态
ON 状态
(红色箭头)
OFF 状态
(蓝色箭头)
Board available in/out
8-1：Board available in
8-2：Board available out
显示 Board available in/out 信号状态
ON 状态
OFF 状态
9 送料器状态 显示送料器状态。（包括所占位置）
蓝 ： 正常状态， 黄 ： 用完元件， 红 ：错误状态
10 最差送料器
吸取率差且吸取错误多的送料器（在操作选项中选择“最差送料器表
示方法”）中最差的 3 个用▲显示。
11 传送马达状态
in 传入/center 中心/out 传
出
显示传送马达状态
操作中
8-31
第 8 章 生产
Head(贴片头)信息
图
8-2-17
贴片头信息

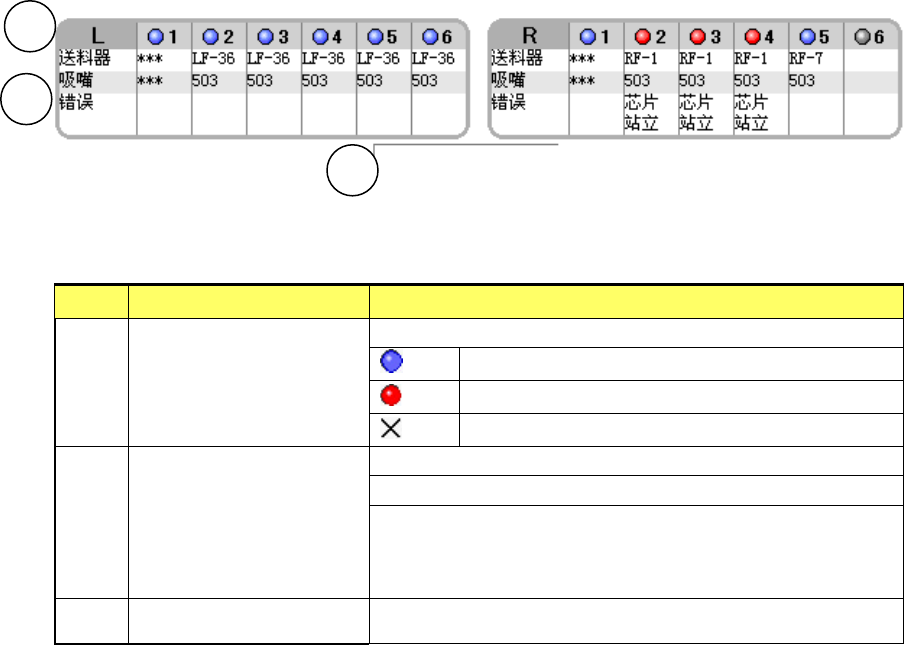

各显示项目说明
No
项目
显示
1 贴片头使用状态
（左贴片头: 1～6）
（右贴片头: 1～6）
显示贴片头使用状态。
贴片头正常使用状态
贴片头错误状态
贴片头未使用状态
2
贴片头的信息
送料器：显示贴片头所吸取的元件的供应装置的信息。
吸嘴 ：显示贴片头正在使用的吸嘴的信息。
错误 ：发生错误时，显示错误信息。
错误内容有，芯片站立、无元件、LA 识别
、贴片异常、
异类元件、吸取错误、吸取偏移、元件方向、LA
角度、
其他。
3 不能同时吸取时的状态
同时吸取不成功时，显示“不能同时吸取”。
2
1
3
