8-2-7-2 生产状态显示画面

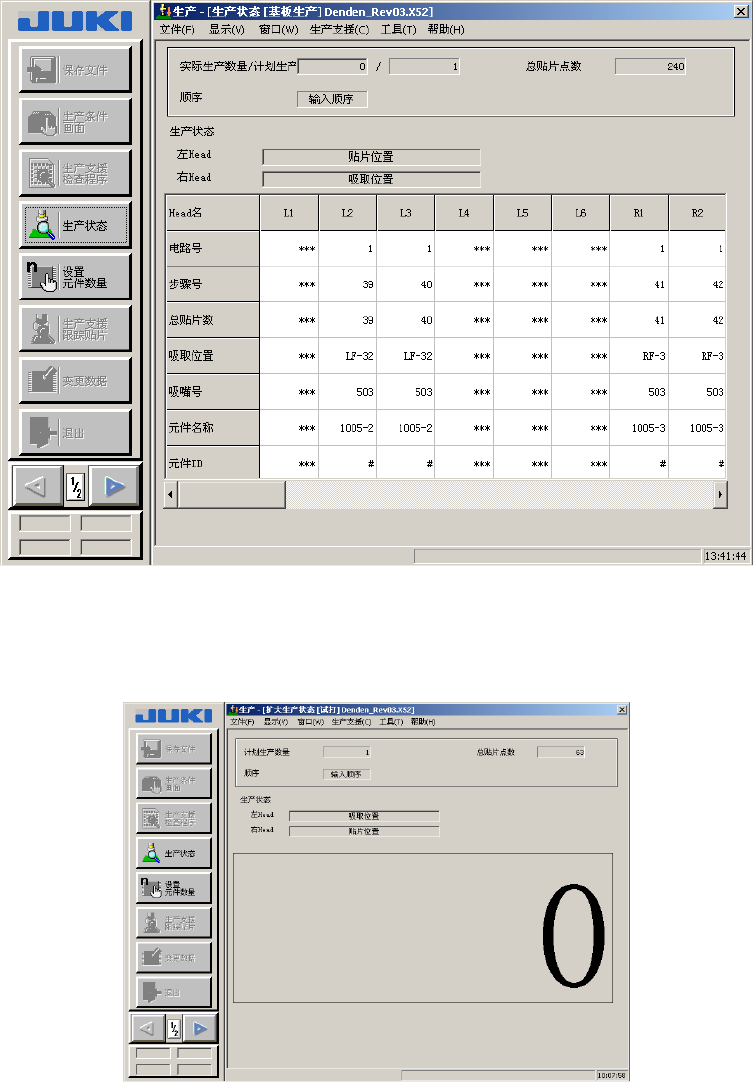

在菜单栏中选择［窗口］→［生产状态］→［生产状态］，显示如下生产状态画面。
图
8-2-18
生产状态显示画面
在[操作选项]的［生产（显示）］选项卡上，选中［放大显示基板生产数量］时，可扩大显示基板
件数的生产状态画面。
图
8-2-19
生产状态显示画面（扩大显示）
8-33
第 8 章 生产
有关生产状态画面上显示的项目说明如下：
① 实际生产数量/计划生产数量
[计划生产数量]：在生产条件中设置的计划生产数量。
[实际生产数量]：显示实际生产的数量。
(*)
* 在操作选项的[生产(显示)]选项卡中，选中[累计基板生产数量]项时，从生产基板数量的
实际数量开始计算。
在操作选项的[生产(显示)]选项卡中，选中[倒计基板生产数量]项时，显示的生产实际数
量为剩下的数量。
② 总贴片数量
显示一块基板的被指定的总贴片数量。
③ 顺序
显示目前执行的贴片顺序。
④ 电路号
显示贴片头吸取贴片元件的电路号。
⑤ 步骤号
显示贴片头在吸取贴片元件的“贴片数据”中所生成的编号。
⑥ 总贴片数
显示对于一块基板已完成贴片的贴片点数。
⑦ 吸取位置
显示贴片头吸取的送料器号。
⑧ 吸嘴号
显示贴片头安装的吸嘴号。
⑨ 元件废弃次数
元件废弃次数的累计。
⑩ 元件名称
显示贴片头吸取的元件名称。
⑪
元件 ID
显示贴片头所吸取贴片元件的元件 ID。
⑫
生产状态
显示当前的生产状态，内容如下。
显示
状态
基板传送中 正在传送基板
基准领域标记识别中 正在进行基准领域标记的识别处理
BOC 标记识别中 正在识别 BOC 标记
坏板标记检测中 正在检测坏板标记
贴片位置 正在进行元件的贴片，或正在向贴片位置移动
吸取位置 正在进行元件的吸取，或正在向吸取位置移动
吸嘴安装中 正在安装吸嘴，或正在向吸嘴安装位置移动
吸嘴返回中 正在返回吸嘴，或正在向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正在向元件废弃位置移动
台架标记读取中 正在读取台架标记
其它位置 正在进行其它操作
⑬ 送料器台架状态
图形化显示不间断生产中的送料器台架状态 (请参见『表 8-2-4 设备状态显示』)。
