第 8 章 生产 8-2-8 重试列表显示 重试列表的功能：用于显示和确认生产进行中发生的错误内容，如下图所示。 在生产结束后选择菜单、或在生产中发生错误时可显示未贴片列表、供应设备信息。 图 8-2- 20 重 试列表 ( 例：生产后未贴片列表 ) 图 8-2- 21 重试列表 ( 例：生产中供应设备信息 ) 各种重试列表显示内容如下所示。 8- 35
第 8 章 生产
有关生产状态画面上显示的项目说明如下：
① 实际生产数量/计划生产数量
[计划生产数量]：在生产条件中设置的计划生产数量。
[实际生产数量]：显示实际生产的数量。
(*)
* 在操作选项的[生产(显示)]选项卡中，选中[累计基板生产数量]项时，从生产基板数量的
实际数量开始计算。
在操作选项的[生产(显示)]选项卡中，选中[倒计基板生产数量]项时，显示的生产实际数
量为剩下的数量。
② 总贴片数量
显示一块基板的被指定的总贴片数量。
③ 顺序
显示目前执行的贴片顺序。
④ 电路号
显示贴片头吸取贴片元件的电路号。
⑤ 步骤号
显示贴片头在吸取贴片元件的“贴片数据”中所生成的编号。
⑥ 总贴片数
显示对于一块基板已完成贴片的贴片点数。
⑦ 吸取位置
显示贴片头吸取的送料器号。
⑧ 吸嘴号
显示贴片头安装的吸嘴号。
⑨ 元件废弃次数
元件废弃次数的累计。
⑩ 元件名称
显示贴片头吸取的元件名称。
⑪
元件 ID
显示贴片头所吸取贴片元件的元件 ID。
⑫
生产状态
显示当前的生产状态，内容如下。
显示
状态
基板传送中 正在传送基板
基准领域标记识别中 正在进行基准领域标记的识别处理
BOC 标记识别中 正在识别 BOC 标记
坏板标记检测中 正在检测坏板标记
贴片位置 正在进行元件的贴片，或正在向贴片位置移动
吸取位置 正在进行元件的吸取，或正在向吸取位置移动
吸嘴安装中 正在安装吸嘴，或正在向吸嘴安装位置移动
吸嘴返回中 正在返回吸嘴，或正在向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正在向元件废弃位置移动
台架标记读取中 正在读取台架标记
其它位置 正在进行其它操作
⑬ 送料器台架状态
图形化显示不间断生产中的送料器台架状态 (请参见『表 8-2-4 设备状态显示』)。
8-34
第 8 章 生产
8-2-8 重试列表显示
重试列表的功能：用于显示和确认生产进行中发生的错误内容，如下图所示。
在生产结束后选择菜单、或在生产中发生错误时可显示未贴片列表、供应设备信息。
图
8-2-20

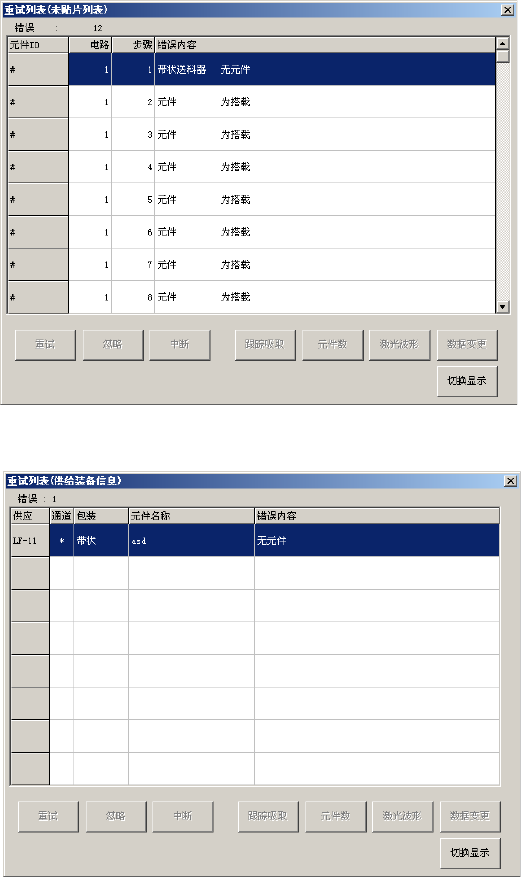

重试列表 (例：生产后未贴片列表)
图
8-2-21
重试列表 (例：生产中供应设备信息)
各种重试列表显示内容如下所示。
8-35
第 8 章 生产
8-2-8-1 未贴片列表
NO.
显示项目
内容
1 元件 ID 未能贴片的贴片数据的元件 ID
2 电路 未能贴片的电路号
3 步骤 未能贴片的贴片步骤
4 错误内容 未能贴片的原因
错误内容（大分类）
NO.
显示
发生错误的主要原因
1
标记识别
因基准领域标记识别失败而未能贴片。
3
LA 识别
因元件 LA 识别失败而未能贴片。
4
元件
因异类元件等元件异常而未能贴片。
5
供应设备种类
因送料器等供应设备异常而未能贴片。
7
设置
因设置等设定不匹配而未能贴片。
详细说明
按错误原因分类，设置了各种错误因素的说明，内容如下。
① LA 识别
值
错误显示内容
64
用完元件
67
测量旋转结束前由于超时测量被中断
70
固件检测出不应发生的状态
74
在边缘数据内检测出不正确的宽度
78
发生指定了 2000 微米以下的小窗口的错误
79
检查出窗口阻塞状态错误
80
检查出左端窗口阻塞错误
81
检查出右端窗口阻塞错误
82
检查出左右双方的窗口阻塞错误
93
发生因元件很小，确定元件宽度的角度无法确定的错误
98
从测量结果未检测出元件的形状
99
检测出处理超出错误
103
影像确认时检测出亮度过低的错误
104
检测出确认影像范围界限的设置不正确的错误
105
影像确认失败
106
检测出规定外的错误级别
107
异步命令的发送失败。
108
SWEEP 识别处理未结束。
109
执行 SWEEP 过程中试图以其他的参数进行 ONCE 或图像检查。
110
执行 SWEEP 过程中试图以其他的参数进行 ONCE 或图像检查。
111
执行 SWEEP 过程中试图进行固件升级。
112
不是在执行 SWEEP 过程中，而试图解除执行状态。
113
由于其他原因测量异常结束。
114
检测出编码器错误。
