第 1 章 设备概要
2)
支撑销不可设置的范围

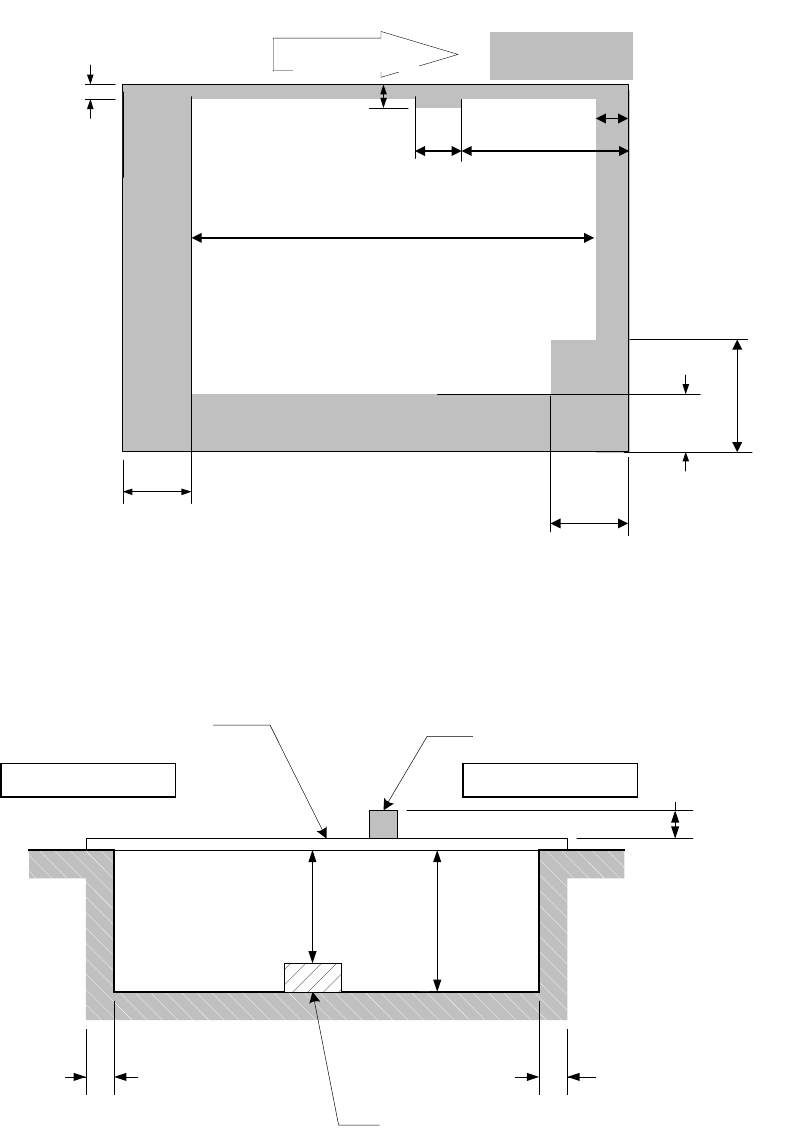

搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
0～160mm（可動）
21mm
30.5mm
ストッパ設置位置
34mm
6mm
198.5mm
25mm
18mm
218mm
25mm
图
1-7-4
支撑销设置的范围(基板背面图)（1）
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
25mm
0～160mm（可動）
44mm
30.5mm
ストッパ設置位置
21mm
6mm
198.5mm 25mm
18mm
4.5mm
215mm
图
1-7-5
支撑销设置的范围(基板背面图)（2）
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送轨道固定侧
基板传送方向
支撑销不可设置的范围
定位挡块设置位置
传送轨道固定侧
1-28
第 1 章 设备概要
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
14.5mm
32mm
65.5mm
6mm
25mm
57mm
239mm
39mm
437mm
图
1-7-6
基板下面不可设定范围
L-WIDE
规格
3)
贴片元件高度及基板下面传送高度范围
基板裏面
搭載可能範囲
6mm
部品
基板
最大40mm
3mm 3mm
最大30mm
ストッパ位置
图
1-7-7
贴片元件高度及基板下面传送高度范围
元件
基板背面
可贴装范围
定位挡块
7mm
传送导轨固定侧 传送导轨从动侧
基板
传送方向
支撑销不可
设定范围
传送轨道固定侧
1-29
第 1 章 设备概要
1-7-3 识别用标记
1-7-3-1 形状
请按[图1-7-8 识别标记形状] 的条件制作识别用的标记。但形状推荐使用均匀带色的圆
形。此外，标记周围的空白区域以[1-7-3-2 间隙]所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
图
1-7-8
识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记均为上述方向
的角度，电路配置以90°为单位配置，应可识别标记。
2. 一张基板内的基准，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大注册数
基板标记 : 1组(2个标记或3个标记)
基准领域标记 : 50组(2个标记或3个标记)
5. 可注册项目
标记号码、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过注册用户指定的模板，可进行标记识别。
1-7-3-2 间隙
各种识别标记周围，必须留有没有导体图案、
焊料保护膜、标记等其他标记的空白区域。
而且，该空白区域的尺寸最好是大于识别标记
外周0.5mm 以上的正方形。
图
1-7-9
识别标记的间隙
A 和 C 尺寸 ：
0.5～3.0mm±10%以下
B 尺寸：
0.2mm 以上
间隙区域
识别标记
注意
:
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形
黑白格子状
(1)
黑白格子状(2)
十字
0.5mm 以上
0.5mm 以上
0.5mm 以上
1-30
