第 8 章 生产
8-2-11 吸取位置校正
8-2-11-1 在未贴片列表上进行吸取位置校正
在生产中显示的重试列表 (未贴片列表)中，按下 [跟踪吸取] 按钮后，可以对与列表显示的元
件 ID 贴片数据连接的元件，进行全吸取数据的跟踪，执行吸取位置的校正。完成吸取位置校正
后的元件，自动补满。
校正吸取位置时操作开关、键、按钮等，含有启动设备的功能。操作时，请注意
以下事项。
为防止伤害人身，设备运行中切勿把手伸入设备内部，脸和头也不要靠近。
按<START>开关前，确认无人在进行装置内部的作业。
按<START>开关时，确认设备的运行不会对附近人造成危害。
按<START>开关前，请确认没有安装、或放置会妨碍设备内部各项运行的物体(调
整工具等)。
操作方法：

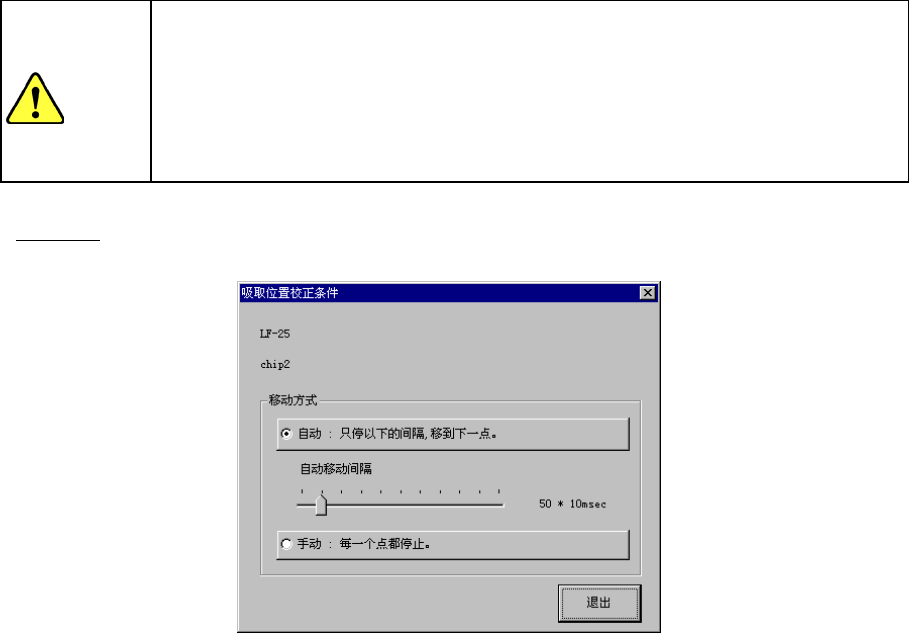

选择重试列表中的[跟踪吸取]按钮后，显示如下 [吸取位置校正条件] 对话框。
图
8-2-29
吸取位置校正条件设置对话框
设置条件：
(1) [移动方式] ：选 择 [自动](每间隔一定时间自动跟踪吸取位置)，或 [手动](由用户操作 HOD
移动、跟踪每个吸取位置)。
(2) 选择[自动]时，要设置[自动移动间隔](在吸取位置上的停止时间) 。
注意
8-42
第 8 章 生产
开始跟踪操作：
在图 8-2-29 吸取位置校正条件设置对话框显示时，按下操作面板的<START>开关后，即可按对
话框中设置的条件，开始跟踪操作。
全部元件按吸取数据的输入顺序跟踪。在跟踪过程中，可显示图 8-2-30 吸取位置摄像机跟踪
对话框和重试列表。
跟踪操作结束后，可退回［吸取位置校正条件］对话框。因此，可以反复进行跟踪操作，确认
吸取位置。
图
8-2-30
吸取位置摄像机跟踪对话框
跟踪中的动作及操作方法：
跟踪操作中的动作及操作方法，与其它吸取位置摄像机跟踪相同，可以通过按操作面板的
<START>、<STOP>开关，或使用 HOD 对吸取坐标进行示教。
图
8-2-31
示教时的对话框
结束吸取位置校正：
在［吸取位置校正条件］对话框中按［退出］按钮后，可结束吸取位置校正。画面将退回［重
试列表］对话框。
其它操作：
进行吸取位置校正中的其它操作，与吸取位置跟踪的操作方法相同。
8-43
第 8 章 生产
8-2-11-2 根据供应设备信息进行吸取位置校正
在［重试列表（供应设备信息）］对话框显示时，选择［跟踪吸取］按钮后，可以对列表中所显
示的送料器的吸取位置进行跟踪、校正。完成校正的送料器自动补满。
操作方法
操作方法与通过［重试列表（未贴片列表）］对话框进行吸取位置校正的操作方法相同。
8-2-12 在重试列表上显示帮助
在重试列表（未贴片列表、供应设备信息）中双击任意一行，即可显示与该行的错误相对应的
帮助文件。
