第 8 章 生产
开始跟踪操作：
在图 8-2-29 吸取位置校正条件设置对话框显示时，按下操作面板的<START>开关后，即可按对
话框中设置的条件，开始跟踪操作。
全部元件按吸取数据的输入顺序跟踪。在跟踪过程中，可显示图 8-2-30 吸取位置摄像机跟踪
对话框和重试列表。
跟踪操作结束后，可退回［吸取位置校正条件］对话框。因此，可以反复进行跟踪操作，确认
吸取位置。

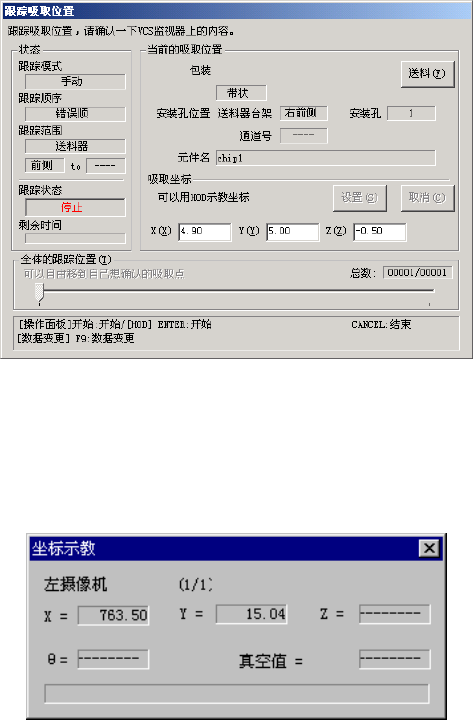

图
8-2-30
吸取位置摄像机跟踪对话框
跟踪中的动作及操作方法：
跟踪操作中的动作及操作方法，与其它吸取位置摄像机跟踪相同，可以通过按操作面板的
<START>、<STOP>开关，或使用 HOD 对吸取坐标进行示教。
图
8-2-31
示教时的对话框
结束吸取位置校正：
在［吸取位置校正条件］对话框中按［退出］按钮后，可结束吸取位置校正。画面将退回［重
试列表］对话框。
其它操作：
进行吸取位置校正中的其它操作，与吸取位置跟踪的操作方法相同。
8-43
第 8 章 生产
8-2-11-2 根据供应设备信息进行吸取位置校正
在［重试列表（供应设备信息）］对话框显示时，选择［跟踪吸取］按钮后，可以对列表中所显
示的送料器的吸取位置进行跟踪、校正。完成校正的送料器自动补满。
操作方法
操作方法与通过［重试列表（未贴片列表）］对话框进行吸取位置校正的操作方法相同。
8-2-12 在重试列表上显示帮助
在重试列表（未贴片列表、供应设备信息）中双击任意一行，即可显示与该行的错误相对应的
帮助文件。
8-44
第 8 章 生产
8-3 生产信息显示
生产的相关信息，可作为生产管理信息和生产信息保存并显示。
8-3-1 生产管理信息
生产模式为基板生产时，生产管理信息被保存下来，并可以在生产管理信息画面中查看。
(1) 生产管理信息的收集条件
①生产模式为基板生产，且对所有贴片点进行贴片。
②只要进行过一次收集后，下一次生产开始时，将以上一次收集的数据为基础进行添加和收
集。需要收集新的信息时，必须清除旧信息。
(2) 项目
① 综合管理信息
NO.
项目
内容
1 生产基板数量 最近一次清除生产管理信息后，所生产的基板数量。(仅限完成品)
2 生产数量(电路) 已生产的电路数。 (实际片量 × 电路数 - 检测出坏板标记的次数)
3 开始生产时刻 最近一次清除生产管理信息后，重新开始生产的最初日期与时间。
4 结束生产时刻 使用该生产程序的最后一次生产结束的日期和时间。
5 运转时间
从生产开始到生产结束之间，除去停止时间和基板传送等待时间的时间总
和。(不包含暂停时间)
6 等待基板搬进时间 从解除钳夹到传入传感器变为 ON 之间的时间累计。
但当解除钳夹时，如传出传送带上有基板，则为传出等待时间。而当解除
钳夹时，传出传送带中没有基板，且传入传感器或等待传感器已处于 ON
状态时，则不累计在传入等待时间
。也不包括传入等待状态中的暂停时间。
7 等待基板搬出时间 当钳夹解除，传出传感器处于 On 状态(传出传送带中有基板)时，从钳夹
解除到传出传感器变为 Off(直至传出传送带中的基板传出)的时间累计。
当钳夹解除而传出传送带中没有基板时，不累计在传出等待时间。
但最后一块基板，不论传出传感器 On/Off 与否，将累加从钳夹解除到传
送运行完成的时间。也不包括传出等待状态中的暂停时间。
8 等待基板传送时间 从基板传送运行开始到运行结束的时间累计。
但不包括传送运行中的暂停时间。
9 停止时间合计 从生产开始到生产结束，因发生异常而暂停、紧急停止而无法进行生产的时
间累计。
【停止时间合计】=【故障停止时间】+【无元件停止时间】
10 维护时间 因用户要求暂停(按下停止开关)使机器停止的时间累计。因保护元件的暂
停及循环停止也作为用户要求累加在维护时间中。
11 故障停止时间 在[操作选项]中选中[发生错误时暂停]导致的暂停、在无法继续生产的状
态下的暂停、异步现象(台架下降等)造成的暂停所引起的机器停止时间的
累计。
但暂停的原因为[无元件]，则应计入[无元件停止时间]中。
12 无元件停止时间 无元件暂停与重试列表暂停所导致的机器停止的时间累计。
13 停机时间 维护时间、故障停止时间、无元件停止时间的总计的累计。
14 吸取率(%) (吸取成功次数/(吸取成功次数 + 吸取错误次数)) × 100
操作选项的显示总吸取率和总贴片率未选中时，不显示吸取率。
