第 8 章 生产 每个送料器台架的生产 管理信息 从［生产管理信息］子菜单中选择［左前］ ，则显示如下生产管理信息画面 ( 左前 ) 。 选择［左后］ ， ［右前］ ， ［右后］ ，均能显示相应的画面。 图 8-3-3 生产管理信息（左前） 8- 48
第 8 章 生产
8-3-1-1 基本操作
综合
在菜单栏中选择［窗口］→［生产管理信息］→［综合］后，显示图 8-3-2 生产管理信息 （综
合）。
图
8-3-1
生产管理信息(综合)菜单
图
8-3-2
生产管理信息（综合）
8-47
第 8 章 生产
每个送料器台架的生产管理信息
从［生产管理信息］子菜单中选择［左前］，则显示如下生产管理信息画面(左前)。
选择［左后］，［右前］，［右后］，均能显示相应的画面。

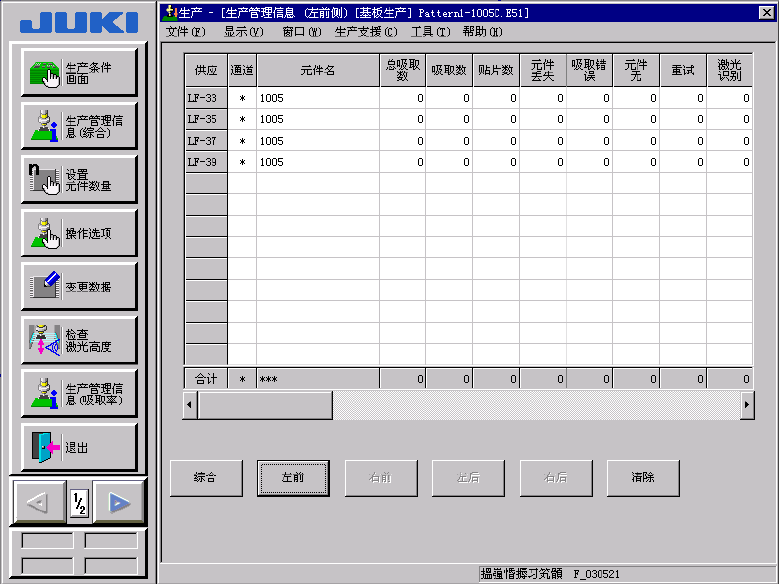

图
8-3-3
生产管理信息（左前）
8-48
第 8 章 生产
吸取率
从生产管理信息菜单栏中选择［窗口］→［生产管理信息］→［吸取率］后，显示送料器的吸
取率、错误率。
按下各按钮，或再次显示画面时，数据将被更新。但在生产运行中，数据不被更新。
图
8-3-4
吸取率（供应顺序）
吸取率显示画面中，显示以下项目。
No.
项目
内容
1 供应 各供应的位置
2 通道 管状送料器时，为通道号
3 元件名 显示元件名称
4 总吸取次数 吸取数 + 吸取错误数
5 吸取数 吸取成功的元件数量
6 贴片数 贴片成功的元件数量
7 吸取错误 吸取失败次数
8 吸取率
吸取率 = 吸取数 /（吸取数 + 吸取错误数）
吸取成功率
9 错误率 错误率 =（吸取数 - 贴片数）／ 吸取数
8-49
