第 8 章 生产 8-3-2 生产信息 从菜单栏中选择 ［窗口］ → ［生产情报］ 后， 出现如下生产情报画面， 显示平均一块基板的速 度、总贴片率、总吸取率、真空值等信息。 图 8-3-5 [ 生产情报 ] 的选择 图 8-3-6 生产信息（生产情报） 生产信息的显示条件 ①生产模式仅为基板生产时才显示。 ②总贴片率和总吸取率一旦显示，以后的每次 生产将添加前一次显示的数据。如需重新开始，需 清除原有的生产管理信息。 8- 51
第 8 章 生产
吸取率显示画面的各种按钮有如下功能。
No
按钮
内容
1 综合 显示左/右前、左/右后的送料器吸取率。
2 左前 显示左前侧送料器的吸取率。
3 右前 显示右前侧送料器的吸取率。
4 左后 显示左后侧送料器的吸取率。
5 右后 显示右后侧送料器的吸取率。
6 供应顺
吸取率顺序
错误率顺序
(1)供应顺序
逐一显示各供应装置。
选择[综合]时，按左前，右前，左后，右后的顺序显示。
(2)吸取率顺序
按吸取率最差顺序依次显示。
（总吸取次数为 0 时不显示。）
(3)错误率顺序
从错误率高的依次显示。
（总吸取次数为 0 时不显示。）
*
每按一次按钮，按供应顺序、吸取率顺序、错误率顺序依次切换。
* 吸取率 = 吸取数 ／（吸取数 + 吸取错误数）
* 错误率 =（吸取数 - 贴片数）／吸取数
清除
在生产管理信息菜单栏上，选择［窗口］→［生产管理信息］→［清除］后 ，可清除生产管理
信息。
8-3-1-2 保存生产管理信息
在保存生产程序文件的同时，生产管理信息即被保存下来。
* 生产结束后，单击［文件］菜单的［保存］，或者［另存为］，可将生产管理信息作为文件保存下
来。
* 也可在生产结束，显示［生产结束］对话框时，确认要保存生产程序，使该生产管理信息一并保存。
8-3-1-3 切换生产管理信息的显示画面
显示综合、左前、右前、左后、右后的生产管理信息时，画面下部显示「综合」［左前］［右前］
［左后］［右后］［清除］的选择按钮。
按下这些按钮后，可显示相应的各种生产管理信息，或者进行清除。
8-50
第 8 章 生产
8-3-2 生产信息

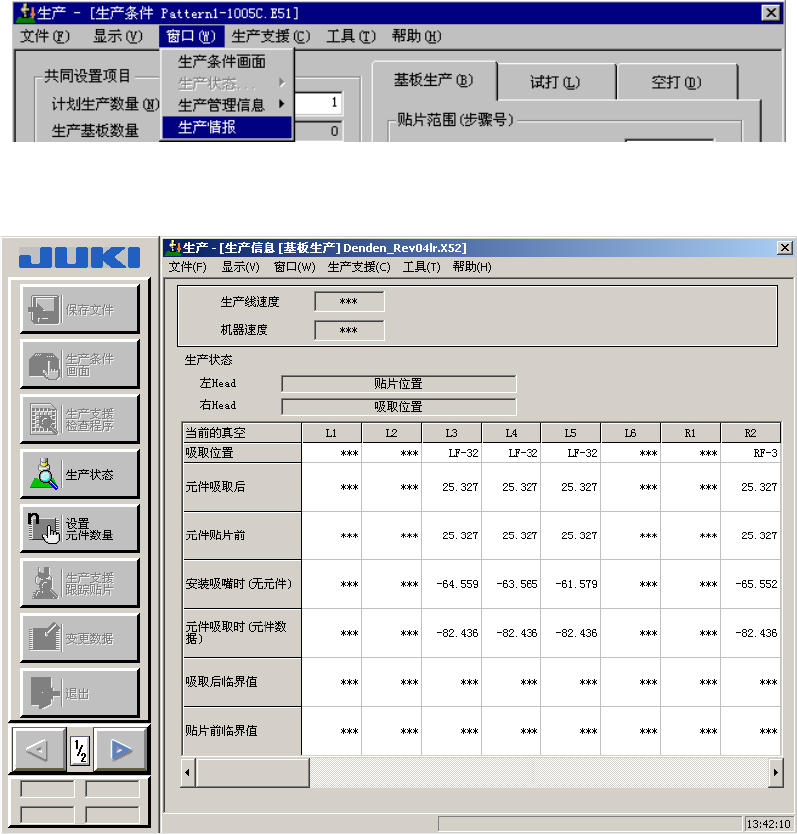

从菜单栏中选择 ［窗口］→［生产情报］后，出现如下生产情报画面，显示平均一块基板的速
度、总贴片率、总吸取率、真空值等信息。
图
8-3-5
[生产情报]的选择
图
8-3-6
生产信息（生产情报）
生产信息的显示条件
①生产模式仅为基板生产时才显示。
②总贴片率和总吸取率一旦显示，以后的每次生产将添加前一次显示的数据。如需重新开始，需
清除原有的生产管理信息。
8-51
第 8 章 生产
显示项目
No.
项目
内容
1 生产线速度 显示生产每 1
张基板，从基板钳夹解除完毕到下一基板钳夹解
除完毕的平均时间。
2 机器速度 显示生产每 1
张基板，从基板钳夹完毕到钳夹解除为止的平均
时间。
3 总贴片率 显示机器整体的实际贴片率。
操作选项的“显示总贴片率和总吸取率”项未选中时，不显示。
4 总吸取率 显示机器整体的吸取率。
操作选项的“显示总贴片率和总吸取率”项未选中时，不显示。
5 生产状态 显示当前的生产状态（左右各贴片头）
详细说明请参见生产状态画面的生产状态项目。
6 送料器台架状态 显示不间断生产中的送料器台架状态。
详细说明请参见生产设备状态画面显示的各设备状态项目。
7 吸取位置 显示正在吸取元件、或正在向吸取位置移动。
8 元件吸取后 显示左右贴片头吸取元件后当时的真空水平。
9 元件贴片前 显示左右贴片头贴装元件前当时的真空水平。
10 安装吸嘴时(无元件) 显示左右贴片头安装吸嘴(无元件)当时的真空水平。
11 元件吸取时(元件数据) 显示左右贴片头吸取元件(元件数据) 当时的真空水平。
12 吸取后临界值 显示左右贴片头吸取元件后当时的临界值。
13 贴片前临界值 显示左右贴片头贴装元件前当时的临界值。
14 真空错误的判定结果(吸
取后)
显示左右贴片头吸取元件后当时的临界值与当时的真空水平
比较的判定结果。
15
真空错误的判定结果(贴
片前)
显示左右贴片头贴装元件前当时的临界值与当时的真空水平
比较的判定结果。
要清除[总贴片率]和[总吸取率]时，请选择菜单栏的［窗口］→［生产管理信息］→［清除］。
在重新读取别的生产程序文件时，[速度]、[总贴片率]、[总吸取率]即被清除。
●速度（节拍） ：在生产运行中、空运行模式中都显示速度。空运行模式中显示上一次生产时的速
度（节拍）。
●真空水平 ：仅在生产运行中显示。
●送料器台架状态：在不间断生产运行时显示。
8-52
