第 1 章 设备概要 1-7-4 定心系统 本设备采用 LED 光校准传感器，从侧面照射激光，读取其阴影，识别元件位置、角度的非接触 式定心方式。 图 1-7- 10 LNC60 贴片头激光校准 通过 Z 轴的上下移动、真空吸取元件后，向元件投射 LED 光线。 元件遮住 LED 光的部分成为阴影， 以 θ 轴旋转元件时， 显示阴影宽度的变化。 可从阴影宽度 的变化求出所吸取元件的位置偏移及角度偏移，校正该偏移量后进行贴片。 覆盖激光装…
第 1 章 设备概要

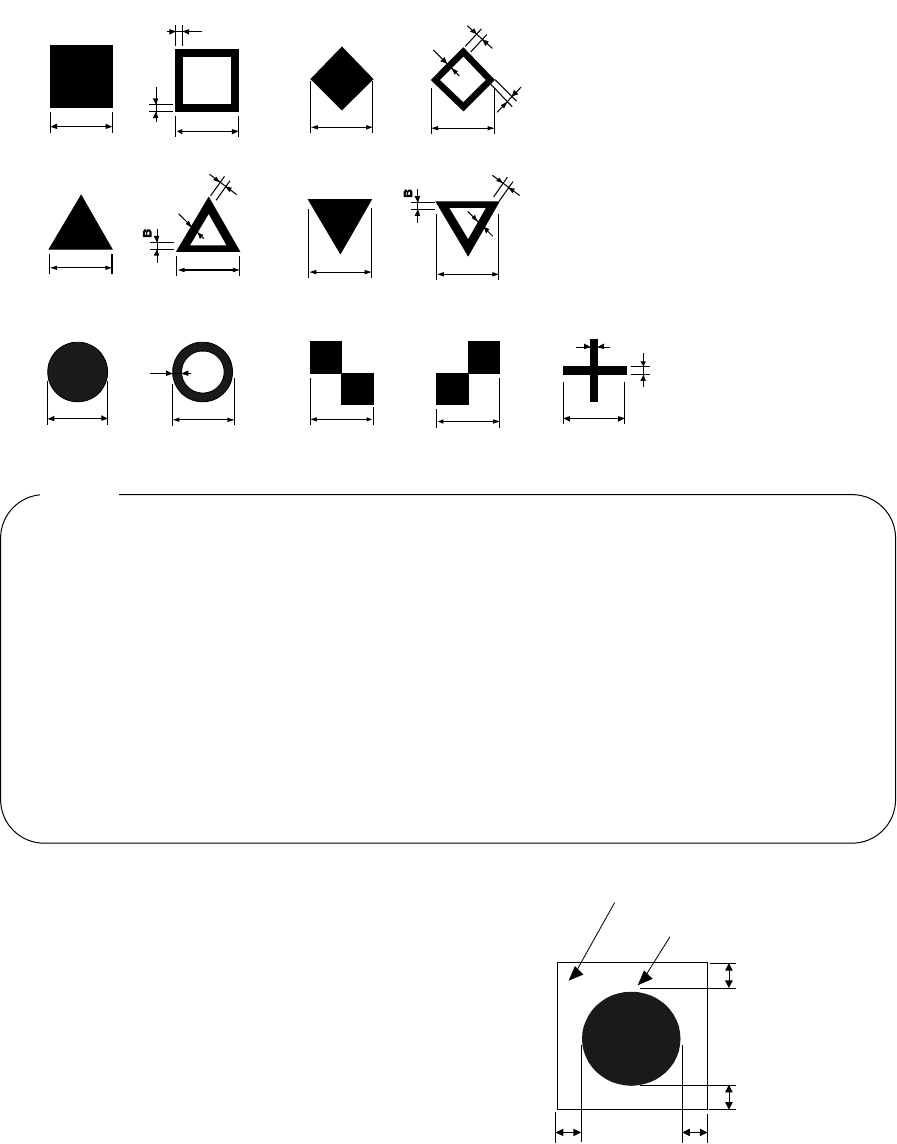

1-7-3 识别用标记
1-7-3-1 形状
请按[图1-7-8 识别标记形状] 的条件制作识别用的标记。但形状推荐使用均匀带色的圆
形。此外，标记周围的空白区域以[1-7-3-2 间隙]所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
图
1-7-8
识别标记形状
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记均为上述方向
的角度，电路配置以90°为单位配置，应可识别标记。
2. 一张基板内的基准，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大注册数
基板标记 : 1组(2个标记或3个标记)
基准领域标记 : 50组(2个标记或3个标记)
5. 可注册项目
标记号码、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过注册用户指定的模板，可进行标记识别。
1-7-3-2 间隙
各种识别标记周围，必须留有没有导体图案、
焊料保护膜、标记等其他标记的空白区域。
而且，该空白区域的尺寸最好是大于识别标记
外周0.5mm 以上的正方形。
图
1-7-9
识别标记的间隙
A 和 C 尺寸 ：
0.5～3.0mm±10%以下
B 尺寸：
0.2mm 以上
间隙区域
识别标记
注意
:
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形
黑白格子状
(1)
黑白格子状(2)
十字
0.5mm 以上
0.5mm 以上
0.5mm 以上
1-30
第 1 章 设备概要

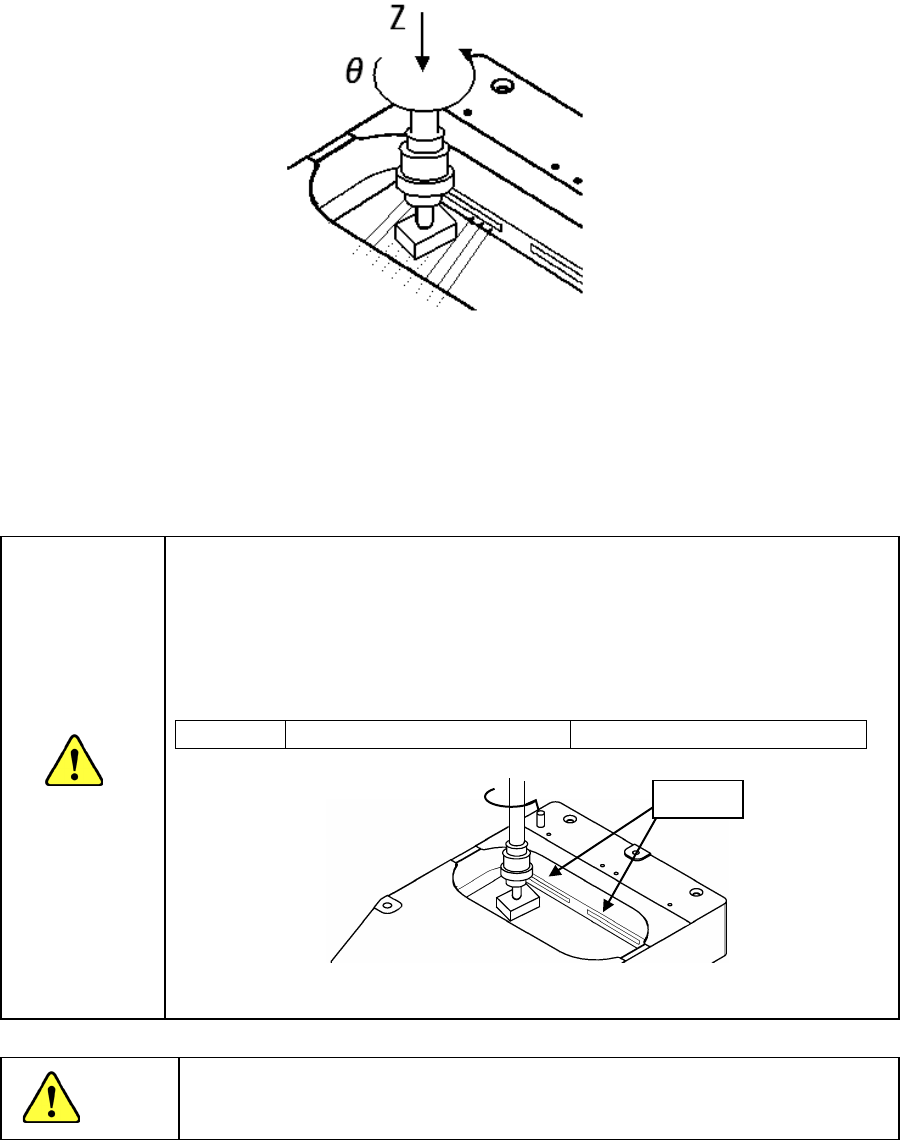

1-7-4 定心系统
本设备采用 LED 光校准传感器，从侧面照射激光，读取其阴影，识别元件位置、角度的非接触
式定心方式。
图
1-7-10
LNC60 贴片头激光校准
通过Z轴的上下移动、真空吸取元件后，向元件投射LED光线。
元件遮住LED光的部分成为阴影，以
θ
轴旋转元件时，显示阴影宽度的变化。可从阴影宽度
的变化求出所吸取元件的位置偏移及角度偏移，校正该偏移量后进行贴片。
覆盖激光装置检测部位的玻璃面划伤时，在个别情况下，会影响激光校准传感
器的检测效果，因此使用时请注意以下几点。
1. 请不要使用超过标准规格最大尺寸的元件。
2.即便是标准规格尺寸内的元件，在挪动吸取位置后可能会碰到玻璃面，务
请格外注意。
规格（最大元件尺寸）
LNC60 正方形元件: □33.5mm 长度: 33.5mm
使用本说明书没有记载的步骤进行控制、调整与操作，有引起危险的辐射曝
光的可能性。
保护激光
装置玻璃
面的注意
事项
玻璃
注意
1-31
第 1 章 设备概要

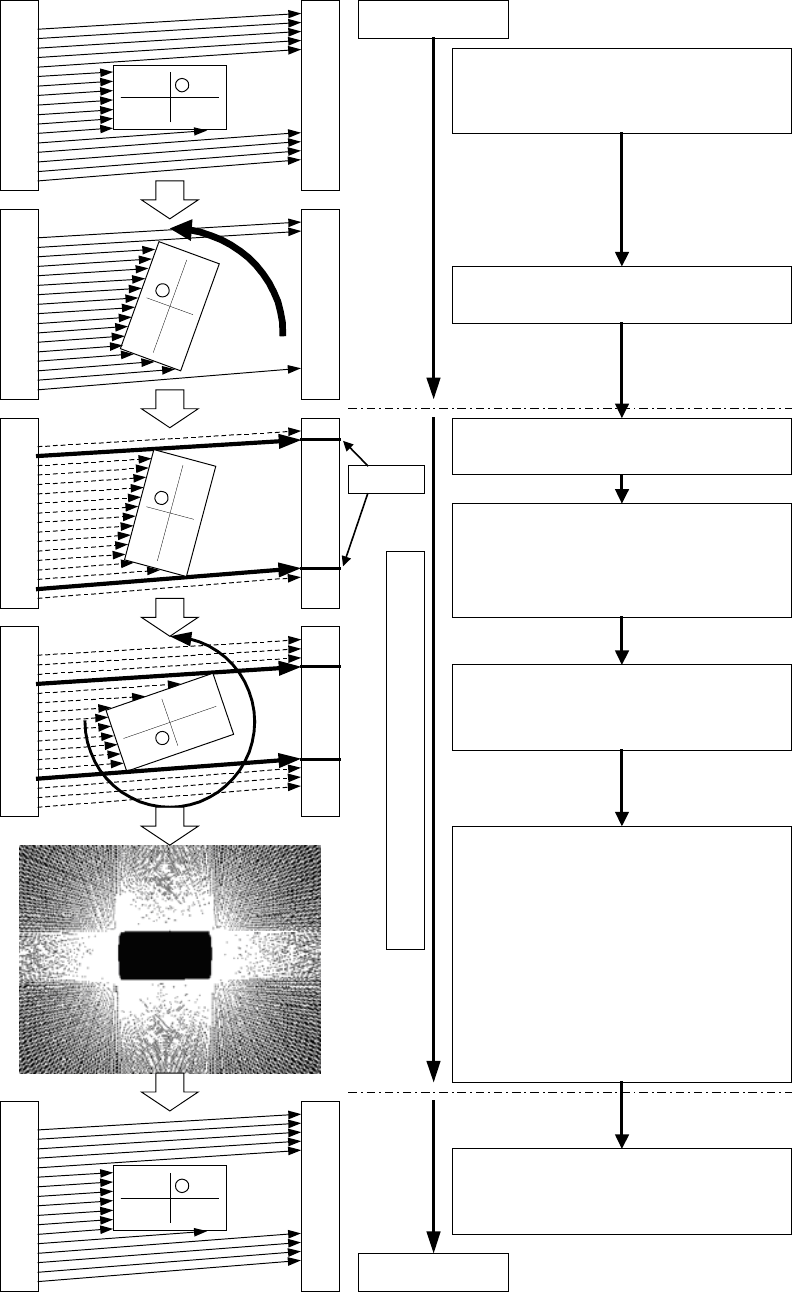

1-7-4-1 激光校正定心流程
激光校正定心流程示图如下。
边界
(+)旋转
吸取元件
激光校准测定
贴片
旋转
360°后，传感器根据取得的各角度的
切线数据，生成和分析元件的外形，把测量
结果返回贴片机。
·元件尺寸
（X 方向：wX Y 方向： wY）
·吸嘴旋转中心与元件中心间的偏移量
（X 方向：dX Y 方向： dY）
·角度（
θ
）的偏移量：dRz
校正位置位移 (dX、dY)
校正角度偏移 (dRz)
进行贴片
通过 Z 轴的驱动来吸取元件，
使元件达到激光校准高度。
θ轴开始旋转。
θ加速中，不进行测量。
θ轴旋转达到一定速度后，
开始激光校准的测定。
①
②
③
④
⑤
⑥
传感器取得元件遮影的边界（端）
位置数据。与边缘位置对应的光束
作为元件的“切线”，存入传感器。
θ
轴旋转 360°，取得各个角度的
切线数据。
1-32
