第 8 章 生产
8-4-7 为保护元件暂停

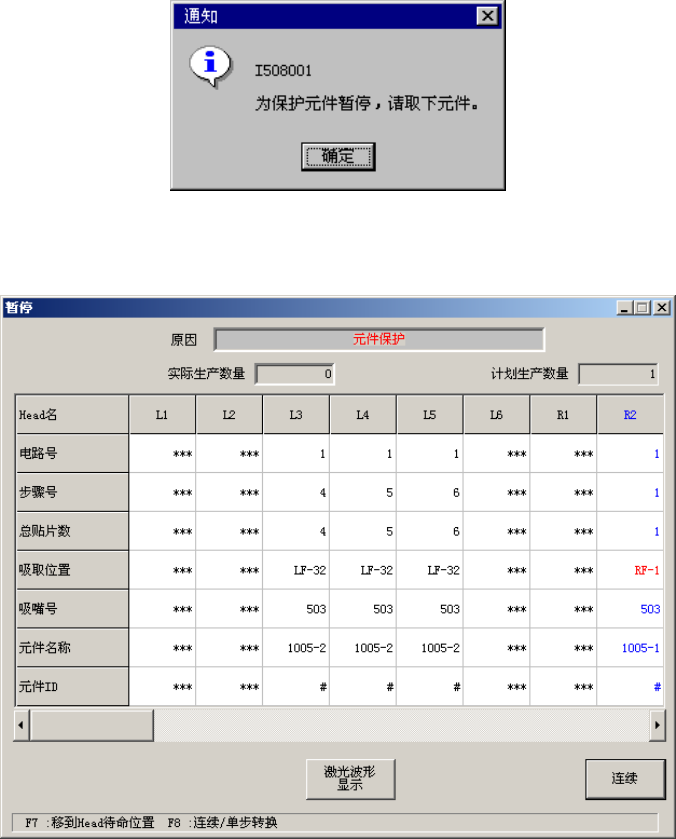

在生产程序的元件数据（附加信息）中，因把元件废弃设定为元件保护而发生元件识别异常
时，机器将进入暂停状态，显示如下错误提示。
图
8-4-10
保护元件暂停对话框
这时，手动取出吸嘴吸取的元件，单击［确定］后，会显示以下［暂停］对话框。
图
8-4-11
暂停对话框
按操作面板的<START>开关：完成元件废弃动作后，再开始生产。
按<STOP>开关：显示［中断］对话框，进入生产中断动作。
8-64
第 8 章 生产
8-4-8 激光脏污
在操作选项[生产(功能 2) ]选项卡中选中[检查激光传感器清洁度]选项时，搬入基板前将
进行激光清洁度检查，检测出激光污浊时机器进入暂停状态。

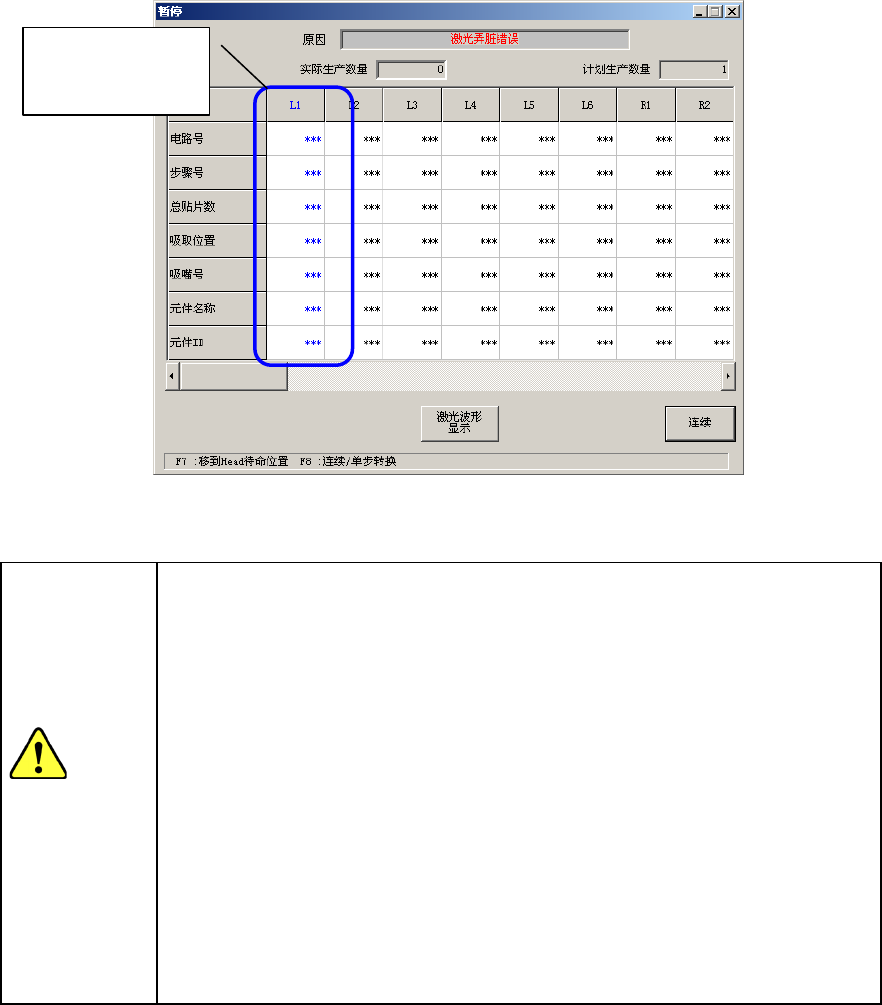

在暂停对话框上显示的蓝色编号为检测出激光污浊的贴片头。
贴片头移至等待位置后暂停，请擦去激光器的脏污。
图
8-4-12
暂停对话框(激光器脏污)
因发生激光污浊错误、芯片站立错误、激光识别错误、异类元件错误而暂停时，
会显示［激光波形显示］按钮。
因错误暂停的贴片头内有同样的错误时，也会显示。
因上述原因发生错误时，按下［激光波形显示］按钮后，贴片头会开始上下移
动，进行激光器污浊检查。
为避免伤害人身，设备运行过程中切勿将手放入设备内部，也不要将脸和头部
靠近设备。
在按下[激光波形显示]按钮前，务必确认无人在进行装置内部的作业。
在按下[激光波形显示]
按钮前，请确认设备的运行不会给设备附近的人造成危
害。
在按下[激光波形显示]按钮前，请确认没有安装、或放置会妨碍设备内部各项
运行的物体(调整工具等)。
检测出激光器脏
污的贴片头
注意
8-65
第 8 章 生产

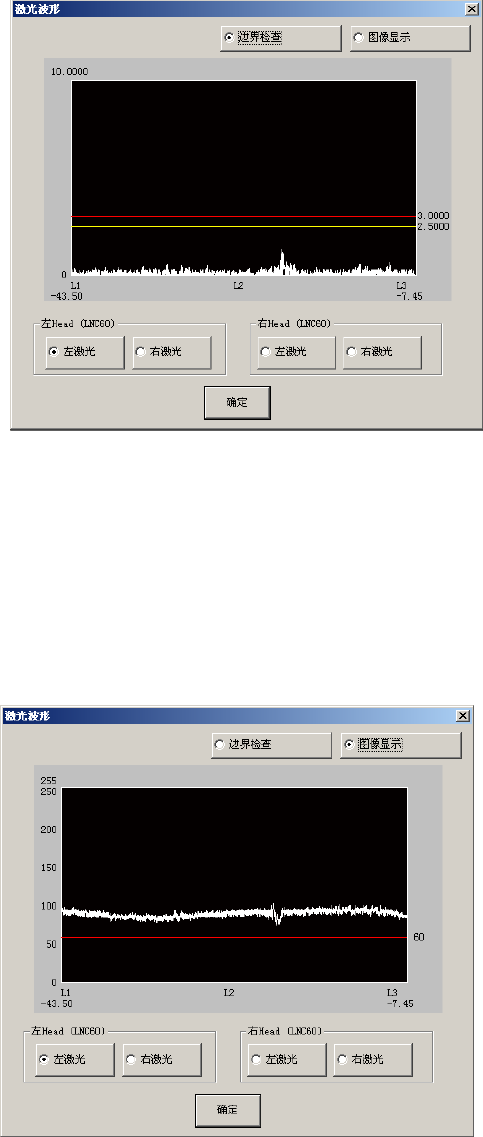

此时，按下［激光波形显示］，会显示如下图的边界检查结果。
图
8-4-13
显示边界检查对话框
在边界检查对话框上，按［左 Head(LNC60)］的［左激光］键时，可显示 L1、L2、L3 贴片
头的边界检查结果。按［左 Head(LNC60)］的［右激光］键时，可显示 L4、L5、L6 贴片头
的边界检查结果。
按下［右 Head(LNC60)］的［左激光］ 键时，可显示 R1、R2、R3 贴片头的边界检查结果。
按［右 Head(LNC60)］的［右激光］键时，可显示 R4、R5、R6 贴片头的边界检查结果。
按［图像显示］键时，显示图像波形。
图
8-4-14
图像显示对话框
8-66
