第 8 章 生产
8-4-13-1 变更数据的方法

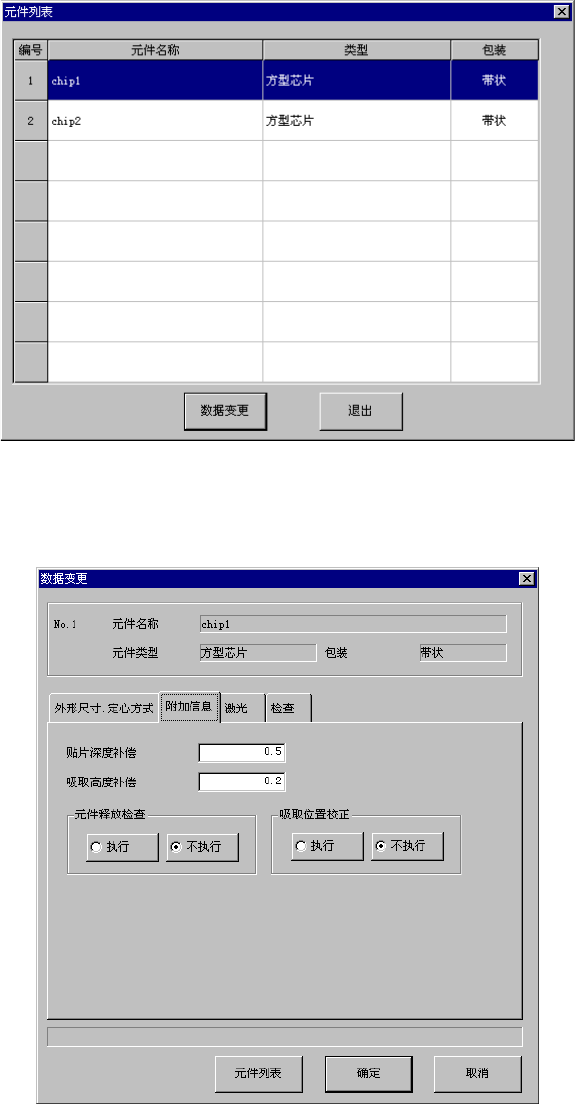

在菜单栏中选择［工具］→［数据变更］后，显示如下[元件列表]对话框：
图
8-4-25
元件列表对话框
选择需要变更的元件，按[数据变更]按钮。
显示如下[数据变更]对话框。
图
8-4-26
数据变更对话框
8-80
第 8 章 生产
在[数据变更] 对话框中，显示下列元件信息。
项目
内容
No. 元件列表的编号
元件名称 选择的元件名称
元件类型 选择的元件种类
包装 选择的元件的包装方式
同时，显示被选择的元件中需要变更的数据选项卡。
项目
内容
外形尺寸.定心方式 被选择的元件的外形尺寸、定心方式信息
附加信息 被选择的元件的附加信息
激光 被选择的元件的扩展（激光）信息
检查 被选择的元件检查信息
* 输入位置位于可改变数据的项目栏上时，选项卡页面下部会显示出该项目的输入范围。
按钮的功能
项目
内容
元件列表 把变更的数据复原后关闭对话框，显示元件列表。
确定 确定数据的变更，关闭［数据变更］对话框。
取消 把变更的数据复原后，关闭对话框。
8-81
第 8 章 生产
各选项卡页面及数据变更项目如下。
外形尺寸.定心方式
图
8-4-27
外形尺寸.定心方式 选项卡
项目
内容
横方向 设定所选择元件的横向尺寸。
纵方向 设定所选择元件的纵向尺寸。
高度 设定所选择元件的高度尺寸。
吸嘴号 显示所选择元件的吸嘴号。
附加信息
图
8-4-28
附加信息 选项卡
项目
内容
贴片深度补偿 设定所选择元件的贴片深度补偿量。
吸取高度补偿 设定所选择元件的吸取高度补偿量。
元件释放检查 对所选择的元件设置[执行]/[不执行]释放。
吸取位置校正 对所选择的元件设置[执行]/[不执行]吸取位置校正。
8-82
