第 8 章 生产

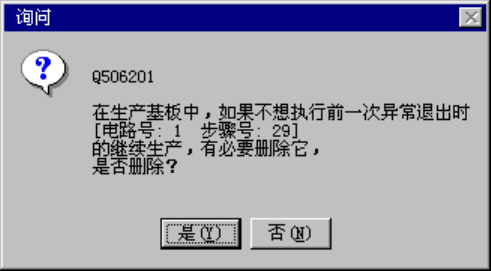

8-4-14-5 确认删除继续生产数据的对话框
有继续生产文件时，选择［停止继续生产］后，将显示对话框，要求确认是否要删除继续生产文
件。
图
8-4-55
确认删除继续生产数据的对话框
选择［是］：
删除继续生产数据（实际删除是在开始进行生产时）。
删除后无法进行上次异常结束时的继续生产。
选择［否］：
不删除继续生产文件。
下次读取文件时，显示［生产开始前处理］对话框（有继续生产文件时）。
◇ 在［删除继续生产数据确认］对话框中，不论选择[是]或[否]后，都会显示［生产开始（新
建生产）］对话框。
8-99
第 8 章 生产
8-4-14-6 开始生产（新建生产）对话框
在［开始生产前处理］对话框中（有继续生产文件时），选择［停止继续生产］［运行重夹后
生产］时，或在生产开始前处理中（无继续生产文件时），选择［运行重夹后生产］时，显示
如下的［生产再开始（新建生产）］对话框。
图
8-4-56
生产开始（新建生产）对话框
按下<START>开关后，开始执行所选择的操作。
按下<STOP>开关后，回到生产空运行状态。
生产再开始模式
●选择［运行贴片跟踪后，再开始生产］：
按下<START>开关后，执行贴片跟踪。
请以目视确认贴片跟踪的生产开始点是否已贴片完毕。 (生产开始点是在生产条件的「再开
始位置」项中指定的位置。但是，电路号或者步骤号中的任意一项输入为“0” 时，从第 1
电路的开头开始生产)。
贴片跟踪后，显示[生产开始] 对话框。
●选择［不进行跟踪贴片，立即开始生产］：
按下<START>开关后，从生产开始点开始，立即开始生产(生产开始点是在生产条件的「再开
始位置」项中指定的位置。但是，电路号或者步骤号中的任意一项输入为“0”的情况下，从
第 1 电路的开头开始生产)。
8-100
第 8 章 生产
8-4-14-7 正在搬出基板对话框
在生产开始前对话框中选择搬入基板后生产（图 8-4-34）， 按 下 <START>开关后，显示下图的
［正在搬出基板］对话框，搬出基板。完成搬出动作后，生产开始。
图
8-4-57
正在搬出基板对话框
按下<STOP>开关后，中断基板搬出动作并返回生产空运行状态。
8-4-14-8 正在重夹对话框
在［生产开始前处理］对话框中，选择[运行重夹后生产]，按下<START>开关后，显示［正在
重夹…］对话框，进行重夹基板。
完成搬出动作后，如果是执行继续生产时，则开始生产。如果不是继续生产时，显示［生产
开始（新建生产）］对话框。
图
8-4-58
正在重夹对话框
按下<STOP>开关后，中断重夹动作并返回生产空运行状态。
8-101
