第 8 章 生产

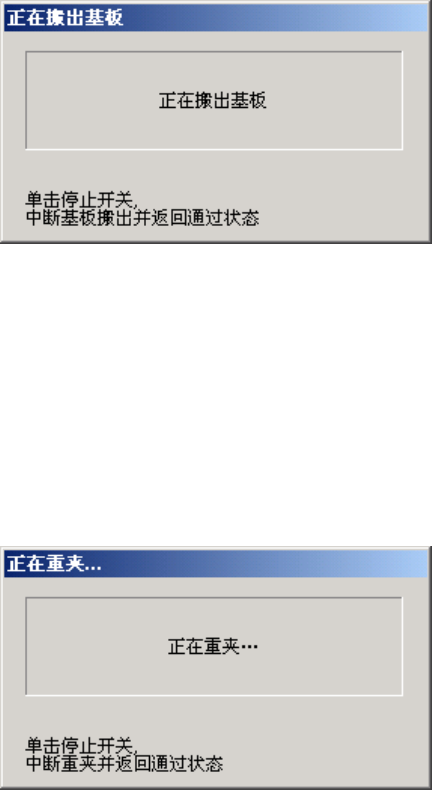

8-4-14-7 正在搬出基板对话框
在生产开始前对话框中选择搬入基板后生产（图 8-4-34）， 按 下 <START>开关后，显示下图的
［正在搬出基板］对话框，搬出基板。完成搬出动作后，生产开始。
图
8-4-57
正在搬出基板对话框
按下<STOP>开关后，中断基板搬出动作并返回生产空运行状态。
8-4-14-8 正在重夹对话框
在［生产开始前处理］对话框中，选择[运行重夹后生产]，按下<START>开关后，显示［正在
重夹…］对话框，进行重夹基板。
完成搬出动作后，如果是执行继续生产时，则开始生产。如果不是继续生产时，显示［生产
开始（新建生产）］对话框。
图
8-4-58
正在重夹对话框
按下<STOP>开关后，中断重夹动作并返回生产空运行状态。
8-101
第 8 章 生产

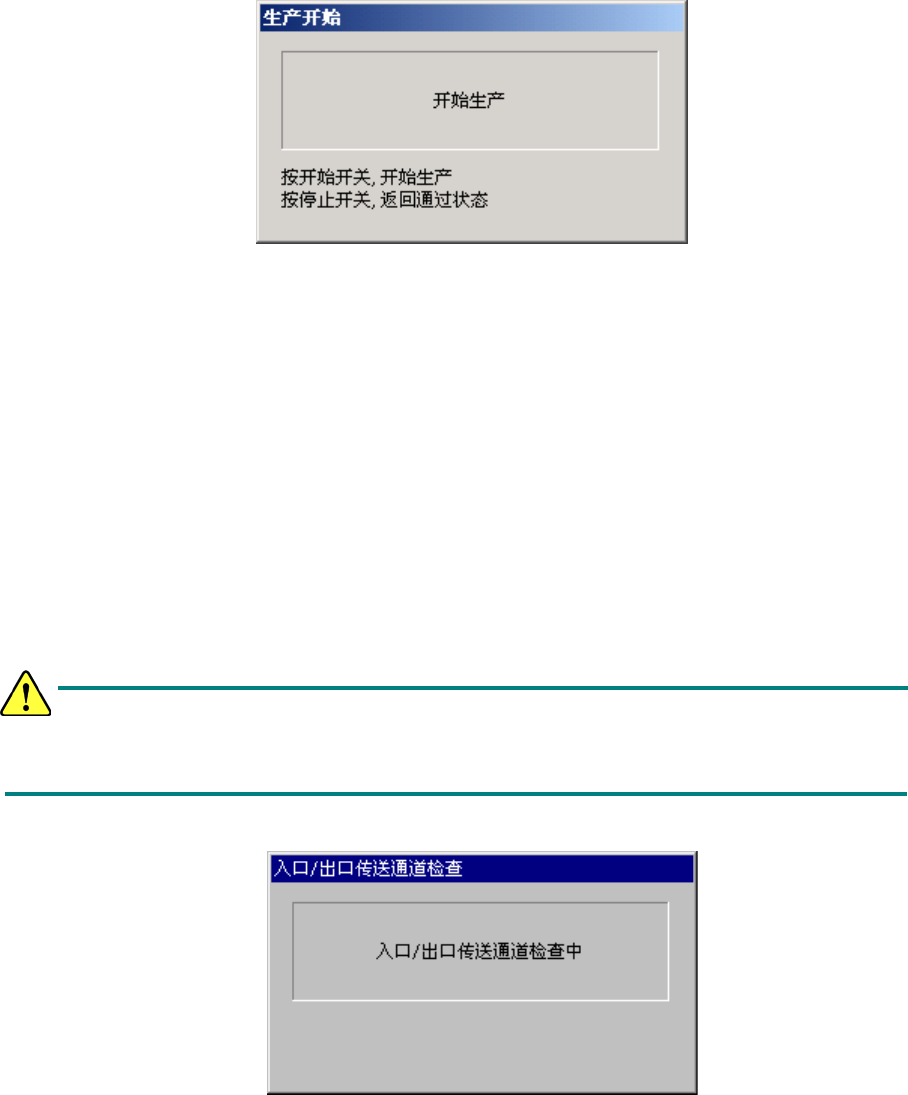

8-4-14-9 生产开始对话框
在［生产开始（新建生产）处理前］对话框中，选择［运行贴片跟踪后，再开始生产］时，
显示［生产开始］对话框，以确认生产开始。
图
8-4-59
生产开始对话框
按下<START>开关后，再开始生产。
按下<STOP>开关后，回到生产空运行状态（如传送轨道的基板为重夹状态时，解除重夹）。
8-4-14-10 入口、出口传送通道检查 对话框
生产开始时，在［生产开始处理前］对话框中(图 8-4-31，图 8-4-32)的搬出基板、重夹、或
者新建生产操作开始前，显示［检查入口、出口传送通道］对话框，基板自动被安装在传感
器上。
但是，本功能只限在上次生产中入口、出口的传送中发生错误时有效。
此外，在入口、出口的传送轨道的传感器间没有基板的情况下，或者，传感器上已有基板的
情况下，本功能不能执行。
本功能在操作选项的［生产(功能 2)］中，选中［基板输入/输出传感器不进行自动检查］
选项后，生产开始时不进行基板的检查。
图
8-4-60
入口/出口传送通道检查 对话框
按下<STOP>开关后，返回生产空运行状态。
8-102
第 8 章 生产

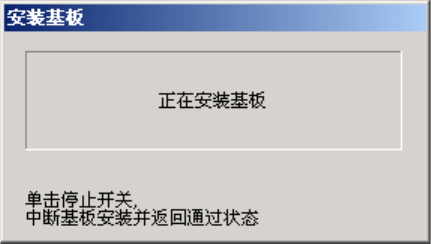

8-4-14-11 安装基板对话框
显示［生产开始处理前］对话框时，单击所显示的传送轨道的状态图形后，把基板安装在中
央站台进行重夹的位置上。
图
8-4-61
安装基板对话框
按下<STOP>开关后，返回生产空运行状态。
8-103
