FX-2_使用说明书 - 第522页
第 8 章 生产 8-4- 14 - 11 安装基板对话框 显示［生产开始处理前］对话框时，单击所显 示的传送轨道的状态图形后，把基板安装在中 央站台进行重夹的位置上。 图 8-4- 61 安装基板对话框 按下 <STOP> 开关后，返回生产空运行状态。 8- 103
第 8 章 生产
8-4-14-9 生产开始对话框
在［生产开始（新建生产）处理前］对话框中，选择［运行贴片跟踪后，再开始生产］时，
显示［生产开始］对话框，以确认生产开始。
图
8-4-59
生产开始对话框
按下<START>开关后，再开始生产。
按下<STOP>开关后，回到生产空运行状态（如传送轨道的基板为重夹状态时，解除重夹）。
8-4-14-10 入口、出口传送通道检查 对话框
生产开始时，在［生产开始处理前］对话框中(图 8-4-31，图 8-4-32)的搬出基板、重夹、或
者新建生产操作开始前，显示［检查入口、出口传送通道］对话框，基板自动被安装在传感
器上。
但是，本功能只限在上次生产中入口、出口的传送中发生错误时有效。
此外，在入口、出口的传送轨道的传感器间没有基板的情况下，或者，传感器上已有基板的
情况下，本功能不能执行。
本功能在操作选项的［生产(功能 2)］中，选中［基板输入/输出传感器不进行自动检查］
选项后，生产开始时不进行基板的检查。
图
8-4-60
入口/出口传送通道检查 对话框
按下<STOP>开关后，返回生产空运行状态。
8-102
第 8 章 生产
8-4-14-11 安装基板对话框
显示［生产开始处理前］对话框时，单击所显示的传送轨道的状态图形后，把基板安装在中
央站台进行重夹的位置上。
图
8-4-61
安装基板对话框
按下<STOP>开关后，返回生产空运行状态。
8-103
第 8 章 生产
8-4-15 继续返回原点
按下<ORIGIN> 开关 (返回原点开关)时，如果满足一定的条件，可省略全轴的返回原点，仅用
各轴的伺服锁定即可以开始生产。这种处理模式叫做继续返回原点。以下就返回原点、继续返
回原点的操作，以及『继续返回原点』的可能条件进行说明。
8-4-15-1 通常的返回原点

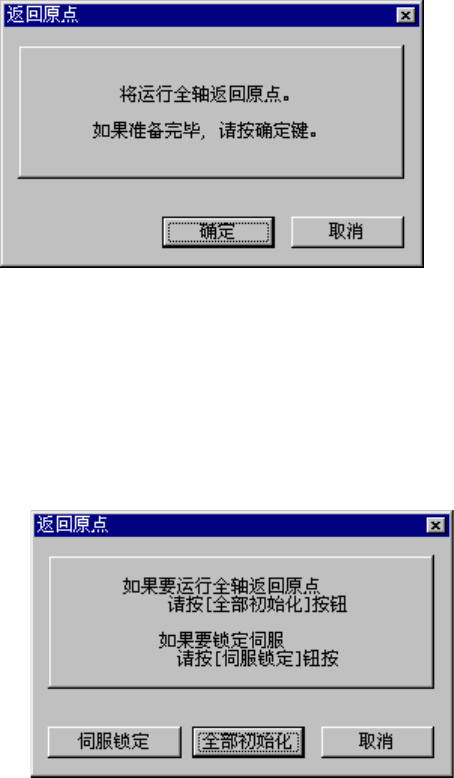

在启动时，或在不可能执行继续返回原点时，按下<ORIGIN>开关，显示如下返回原点画面。
图
8-4-62
通常返回原点对话框
按下［确定］ 按钮后，全轴返回原点。
按下［取消］ 按钮后，退出返回原点画面。
8-4-15-2 继续返回原点
在可以继续返回原点的状态下，按下<ORIGIN>开关后，显示如下的返回原点画面。
图
8-4-63
继续返回原点对话框
按下［伺服锁定］ 按钮后，锁定各轴伺服，将传送支撑台移动到等待位置。
按下［全部初始化］按钮后，进行全轴返回原点。
按下［取消］ 按钮后，退出返回原点画面。
8-104
