第 8 章 生产 8-4- 16 -3 自动执行归还吸嘴 选择自动执行归还后，安装错误的吸嘴自动归还到 ATC 。 所有贴片头的吸嘴归还完毕后， Z 轴上升，移动到轴退避位置。 8-4- 16 -4 吸嘴归还后的操作 生产异常结束后，在进行了吸嘴归还后，设备进入生产空运行状态。 在生产开始时，如果检测出吸嘴安装错误，需在吸嘴归还后，再开始生产。 8- 108
第 8 章 生产
8-4-16-2 手动归还吸嘴
选择手动归还吸嘴后，贴片头会移动到吸嘴取出位置。
边确认边下降贴片头，按指示手动取下吸嘴。

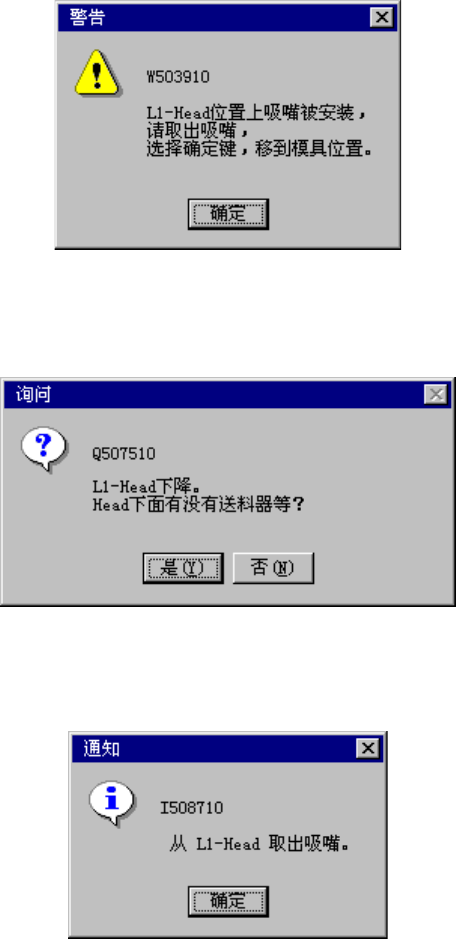

图
8-4-65
吸嘴移动到取出位置的提示
吸嘴移动到取出位置后，准备 Z 轴下降，要确认送料器等是否在贴片头下方。
图
8-4-66
确认下降信息
Z 轴下降后，显示提示，要求取出吸嘴。请用手摘下吸嘴。
图
8-4-67
取出吸嘴信息
选择[确定]后，其它贴片头的吸嘴若有安装错误的，也进行相同处理。
所有的贴片头的吸嘴归还处理后，Z 轴上升，移动到轴退避位置。
8-107
第 8 章 生产
8-4-16-3 自动执行归还吸嘴
选择自动执行归还后，安装错误的吸嘴自动归还到 ATC。
所有贴片头的吸嘴归还完毕后，Z 轴上升，移动到轴退避位置。
8-4-16-4 吸嘴归还后的操作
生产异常结束后，在进行了吸嘴归还后，设备进入生产空运行状态。
在生产开始时，如果检测出吸嘴安装错误，需在吸嘴归还后，再开始生产。
8-108
第 8 章 生产
8-5 检查
完成实际贴装后, 再使用各种硬件进行各项检查。
选择功能时，请按菜单中的[工具(T)]→[检查]后,再从子菜单选择检查项目。
主菜单
下拉菜单
子菜单
内容
工具 检查 1
激光高度检查 检查激光的高度。
8-5-1 激光高度检查概要
激光高度检查，有如下两种方法 ([连续检查] [单独检查]) 。
表
8-5-1
运行模式内容及菜单
工具菜单
运行模式
运行内容
单独检查 对在连续检查模式中出错的元件进行个别检查。
激光高度检查 连续检查
检查生产程序数据内的全部元件／条件一致的元件。
在检查中因某些原因检查未成功的元件，可用单独检
查方式进行个别检查。
激光高度检查的流程概要列表如下：
图
8-5-1

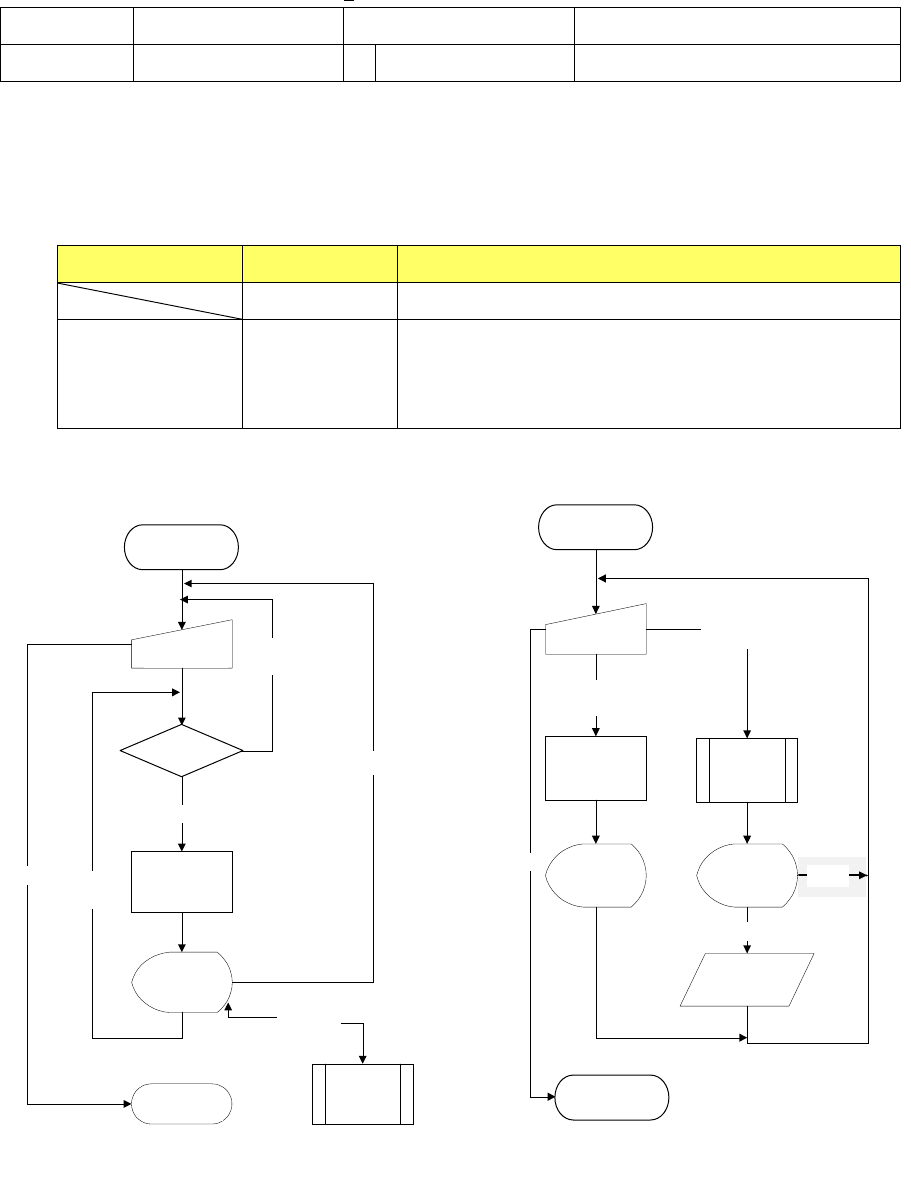

激光高度连续检查流程图 图
8-5-2
激光高度单独检查流程图
激光
高度测量测
レーザ高さ
単独検査開始
検査実行
(ダイアログ)
レーザ高さ
検査
結果表示
(ダイアログ)
レーザ高さ
単独測定終了
検査実
行
終了
生産プログ
ラムへ結果
格納
確認
レーザ高さ
測定
ﾚｰｻﾞｰ高さ測定実
行
結果表示
(ダイアログ)
キャンセル
把结果保存到
生产程序
结束
显示结果
（对话框）
显示结果
（对话框）
执行激光
高度测量
执行检查
（对话框）
执行
检查
确认
激光高度
测量
激光高度
检查
开始激光高度
单独检查
激光高度单独
测量结束
取消
レーザ高さ
連続測定開始
条件設定
(ダイアログ)
レーザ高さ検査
結果表示
(ダイアログ)
レーザ高さ
連続検査終了
対象部品あり
終了
次部品検査
対象
部品なし
検査対象
部品がある
か？
中止
レーザ高さ
単独検査
検査エラー
条件设定
（对话框）
无对象
元件
有对象元件
激光高度
检查
检查下一个
元件
结束
中止
激光高度连续
检查结束
激光高度
单独检查
显示结果
（对话框）
检查错误
检查有无
对象元件
开始激光
高度连续测量
8-109
