第 8 章 生产
8-5-2-2 连续检查
从菜单中选择[激光高度检查]。显示下图[连续检查条件]画面。
在测量条件画面中设置对象元件和检查范围。
在检查条件画面中选择[连续检查]，或者按下 <START> 开关后，可在指定的检查范围内
进行检查。检查时，会显示[激光高度连续检查中]对话框。
定心成功时的检查结果显示在检查实行中的画面上，但不会暂停。
在指定的检查范围内反复进行检查，直至最后的元件，最后返回条件设置画面。
检查出错误时，进入单独检查模式。

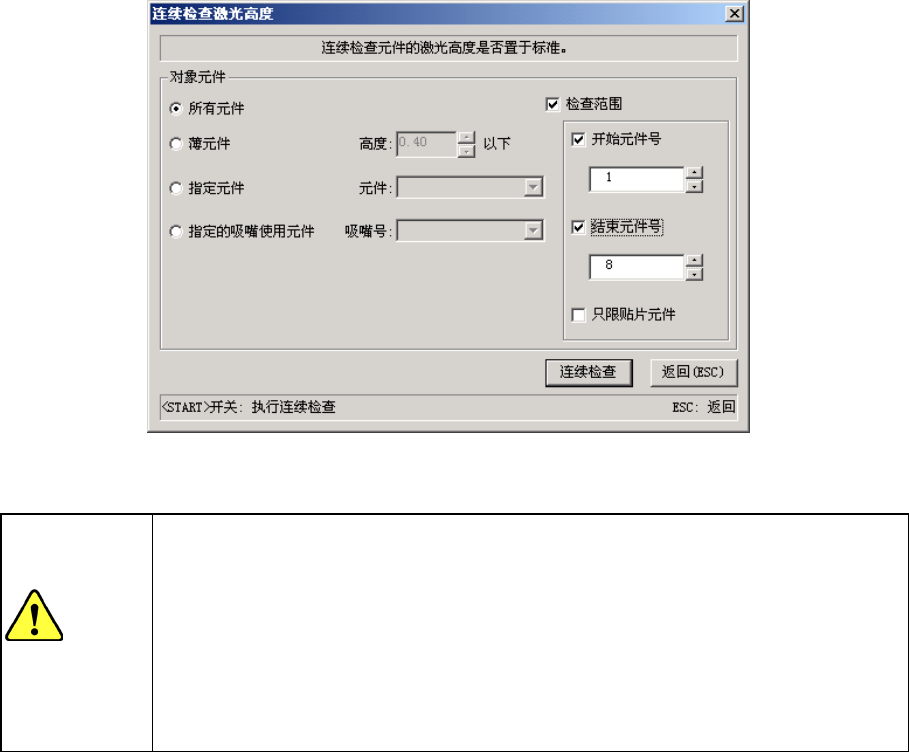

(1) 连续检查条件设置对话框
在菜单栏中选择 [工具]->[检查]->[激光高度检查]。
显示以下的[连续检查激光高度] 对话框。
图
8-5-5
连续检查激光高度(条件设置) 对话框
单击[连续检查]按钮后，贴片头立刻移动，开始生产。
为防止伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
在按[连续检查]按钮前，务必确认无人在进行装置内部的作业。
在按[连续检查]按钮前，请确认设备的运行不会给设备附近的人造成危害。
在按[连续检查]按钮前，请确认没有安装、或放置会妨碍设备内部各项运行的物
体(调整工具等)。
注意
8-114
第 8 章 生产

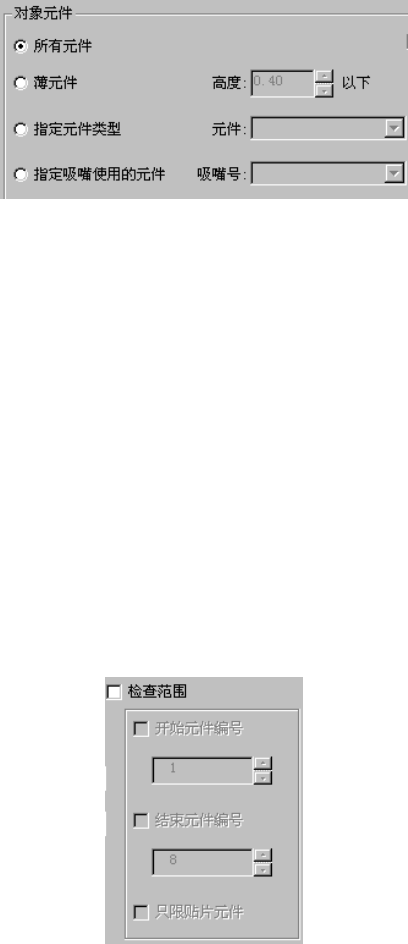

1) 对象元件
在元件数据中，若只需检查符合一定条件的元件时，可以设置[对象元件]项目。
① 所有元件
检查所有元件数据。
② 薄元件
只检查元件高度小于编辑框中设置值的元件。
③ 指定元件类型
只检查下拉菜单中选择的元件类型。
④ 指定吸嘴使用的元件
只检查下拉菜单中选择的吸嘴使用的元件。
2) 检查范围
在对象元件的条件中，要缩小元件编号范围时，可选中[检查范围]。
选中后，可设置下图的内容。
① 开始元件编号
指定从哪一个元件数据编号开始检查。
选中复选框，可以修改编辑框中的开始元件编号。
② 结束元件编号
指定检查到哪一个元件数据编号后结束。
选中复选框，可以修改编辑框中的结束元件编号。
③ 只限贴片元件
要限定在贴片数据中指定的元件数据时，选中此项。
8-115
第 8 章 生产
3) [连续检查]按钮
开始连续检查。
4) [返回]按钮
返回原来的画面。
5) 快捷键
在连续检查结果画面中，可用以下的快捷键进行操作。
键盘
操作面板开关
HOD 键
运行
－ START － 开始连续检查
ESC － － 返回

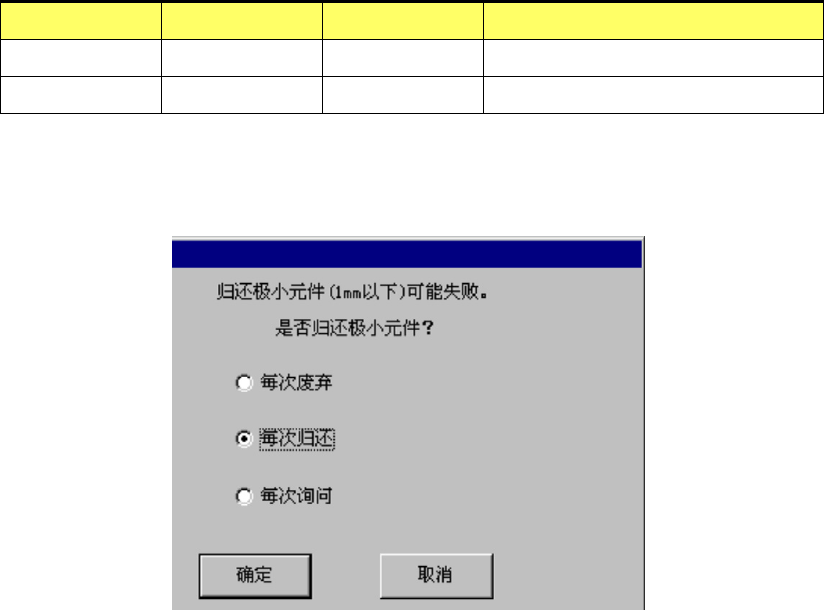

6) 询问
连续检查开始后显示对话框，询问检查后如何处理元件尺寸小于 1mm 的元件。
图
8-5-6
元件归还询问对话框
① 每次废弃
每次，按指定的废弃方法废弃元件。
② 毎次归还
元件归还到原来的位置。
③ 每次询问
每次元件测量后，凡是 1mm 以下的元件，显示询问对话框。
8-116
