第 8 章 生产 8-5-2-3 单独检查 选择 [ 单独检查 ] 按钮 ([F10] 键 ) ，可实行单独检查。检查结束后，会显示检查结果。 选择 [ 测量 ] 按钮 ([F7 ] 键 ) ，可实行测量。测量结束后，显示测量结果。 在单独检查条件画面中，可手动输入和示教输入吸取位置。选中「把示教结果反映在吸 取数据」后，可将结果读入吸取数据中。 在测量检查画面中，按 HO D 的 NEXT 、 PREVIO US ，或…
第 8 章 生产

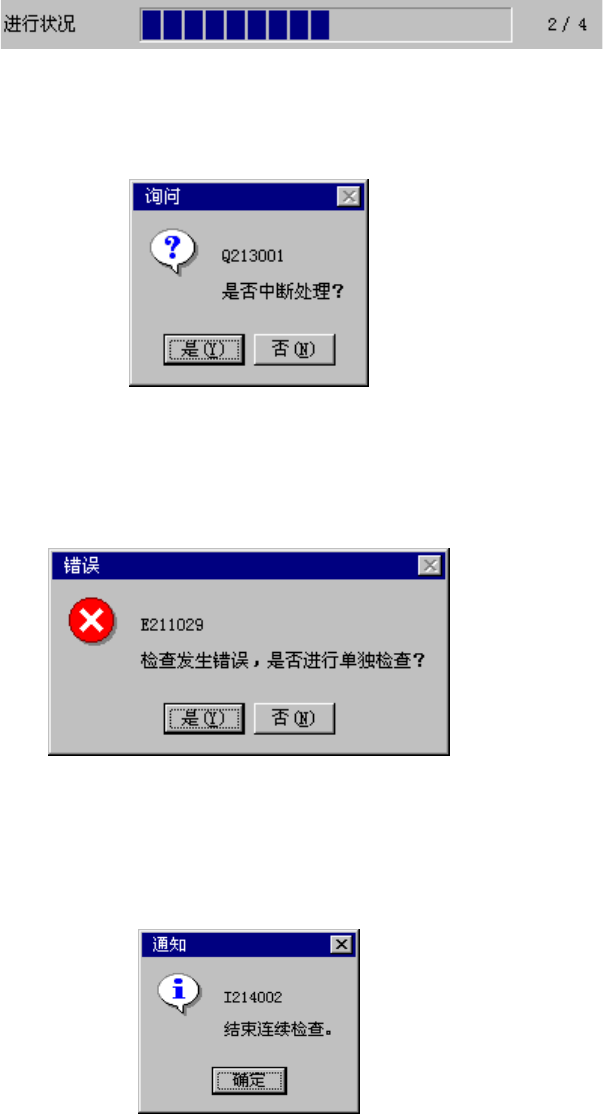

2) 进行状况
用进度条显示当前进行状况。
要强制中止时按下<STOP>开关后，显示如下对话框。
请选择[是]/[否]结束检查。
图
8-5-8
检查结束询问对话框
3) 检查错误
当激光状态不是[OK]、检查发生[错误]时，显示以下对话框后，可进入单独检查模式。
图
8-5-9
连续检查错误对话框
4) 结束连续检查
按指定的条件，对所有元件检查结束后，显示下列对话框。
图
8-5-10
检查结束对话框
8-118
第 8 章 生产
8-5-2-3 单独检查
选择[单独检查]按钮([F10]键)，可实行单独检查。检查结束后，会显示检查结果。
选择[测量]按钮([F7] 键)，可实行测量。测量结束后，显示测量结果。
在单独检查条件画面中，可手动输入和示教输入吸取位置。选中「把示教结果反映在吸
取数据」后，可将结果读入吸取数据中。
在测量检查画面中，按 HOD 的 NEXT 、PREVIOUS ，或者[F5]键、[F6]
键，可移动到代
替元件。
连续检查模式时，按下<START> 开关后，可继续实行连续检查。
(1) 设置单独检查条件
在连续检查中出现错误，进入单独模式时，会显示以下的 [单独检查激光高度] 对话框。
图
8-5-11
激光高度单独检查对话框
单击[单独检查] 或 [测量]按钮后，贴片头会立刻移动，开始生产。
为防止发生伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头
靠近装置。
在按[单独检查] 或 [测量]
按钮前，务必确认无人在进行装置内部的作业
。
在按[单独检查] 或 [测量]按钮前，请确认设备的运行不会给设备附近的人
造成危害。
在按[单独检查] 或 [测量]按钮前，请确认没有安装、或放置会妨碍设备内
部各项运行的物体(调整工具等)。
注意
8-119
第 8 章 生产
1) 被检元件
显示元件内容。
2) 检查项目
显示进行检查的元件的激光高度以及元件高度。
3) 测量
测量激光高度。
(请参见『8-5-2-4 激光高度测量』。)
4) 被检元件的吸取位置
显示吸取元件时吸取位置的具体项目。
可以变更到上一个代替元件和下一个代替元件的吸取位置。
① 送料
可顶推一次送料器，输送元件 (32mm 纸带除外)。
② [把示教结果反映在吸取数据]
选中 ：对是否以 HOD 装置的示教结果覆盖吸取数据进行检查。
不选中：示教坐标仅适用于本次吸取。
5) 激光高度检查结果
检查后，在[检查结果]框中显示结果值。
宽度以及长度的状态为[OK] 时才有效。
8-120
