第 8 章 生产 ① 状态 OK ：定心成功 数字：定心失败 ( 数字表示激光状态的代码编号 ) ② 外形 显示定心成功时激光测出的宽度。 ③ 角度 显示定心时的元件角度。 6) 快捷键 在单独检查结果画面中，可用以下的快捷键进行操作。 键盘 操作面板开关 HOD 键 运行 F10 － ENTER 实行单独检查 F7 － － 测量检查值 F4 － － 送料器顶推 F5 － PREVIOUS 上一个代替元件 F6 － NEXT 下一个代替…
第 8 章 生产

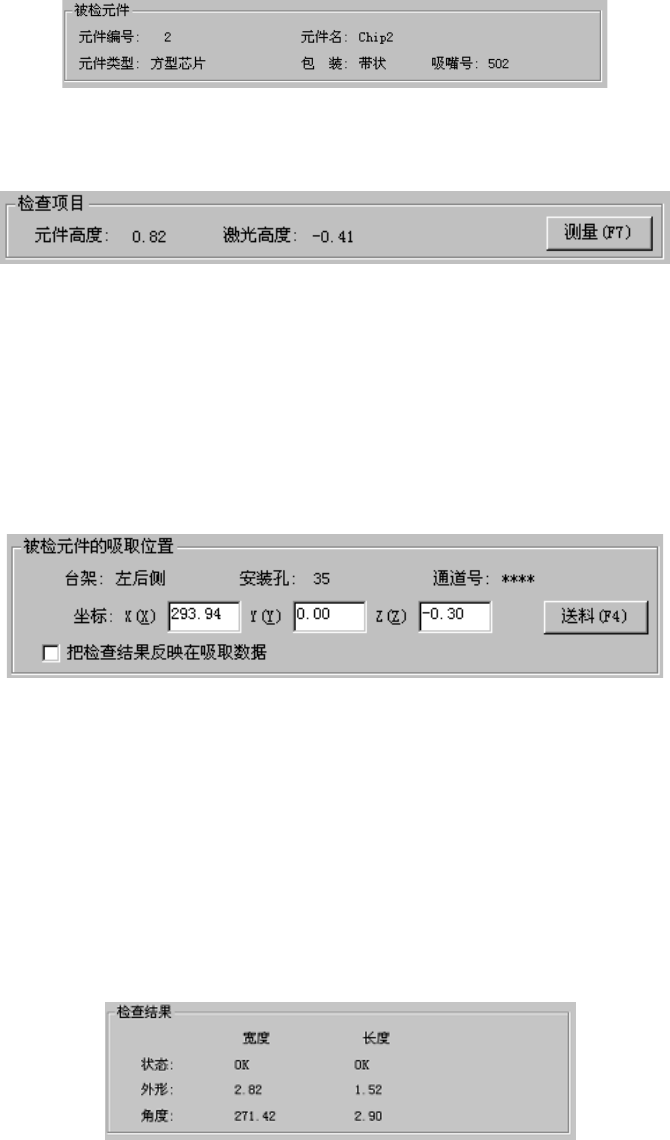

1) 被检元件
显示元件内容。
2) 检查项目
显示进行检查的元件的激光高度以及元件高度。
3) 测量
测量激光高度。
(请参见『8-5-2-4 激光高度测量』。)
4) 被检元件的吸取位置
显示吸取元件时吸取位置的具体项目。
可以变更到上一个代替元件和下一个代替元件的吸取位置。
① 送料
可顶推一次送料器，输送元件 (32mm 纸带除外)。
② [把示教结果反映在吸取数据]
选中 ：对是否以 HOD 装置的示教结果覆盖吸取数据进行检查。
不选中：示教坐标仅适用于本次吸取。
5) 激光高度检查结果
检查后，在[检查结果]框中显示结果值。
宽度以及长度的状态为[OK] 时才有效。
8-120
第 8 章 生产
① 状态
OK ：定心成功
数字：定心失败 (数字表示激光状态的代码编号)
② 外形
显示定心成功时激光测出的宽度。
③ 角度
显示定心时的元件角度。
6) 快捷键
在单独检查结果画面中，可用以下的快捷键进行操作。
键盘
操作面板开关
HOD 键
运行
F10 － ENTER 实行单独检查
F7 － － 测量检查值
F4 － － 送料器顶推
F5 － PREVIOUS 上一个代替元件
F6 － NEXT 下一个代替元件
ESC － CANCEL 返回
8-121
第 8 章 生产
8-5-2-4 激光高度测量
(1) 激光高度测量

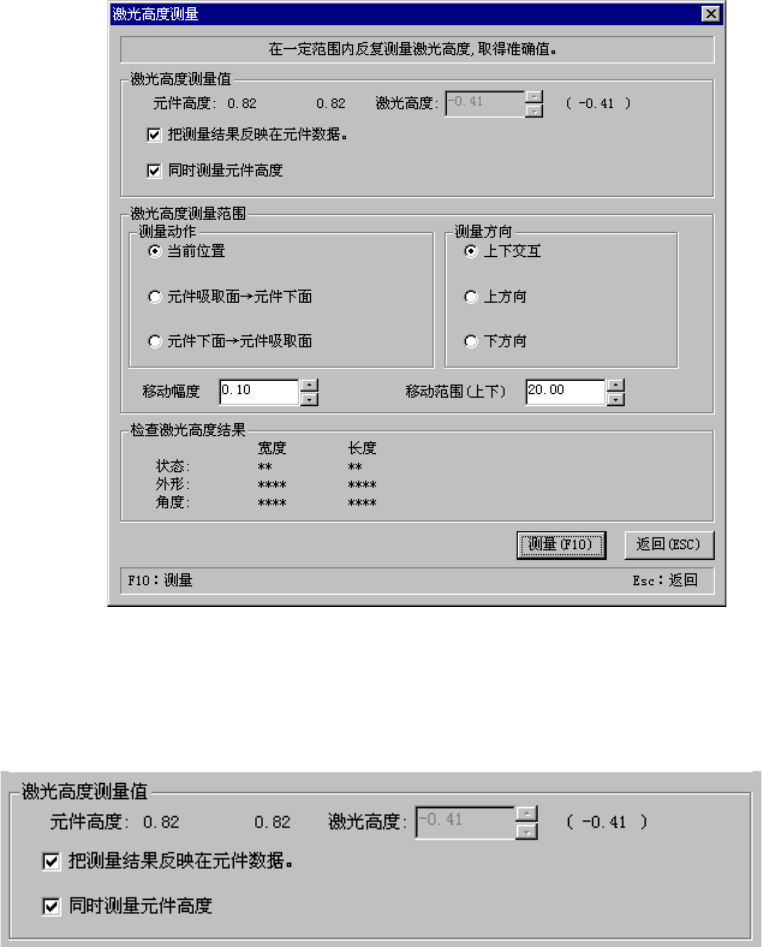

按下激光高度单独检查的[测量]按钮后，显示以下的[激光高度测量] 对话框。
图
8-5-12
激光高度测量对话框
激光高度检查的测量方式请参见『8-5-1-2 激光高度测量方式』。
1) 激光高度测量值
显示激光高度测量所必需的内容。( ) 内显示测量前的值。
① 激光高度
可任意变更激光高度。
这里设置的值，作为判定激光高度范围开始时的当前激光高度值使用。
8-122
