第 8 章 生产
8-5-2-4 激光高度测量
(1) 激光高度测量
按下激光高度单独检查的[测量]按钮后，显示以下的[激光高度测量] 对话框。
图
8-5-12
激光高度测量对话框
激光高度检查的测量方式请参见『8-5-1-2 激光高度测量方式』。
1) 激光高度测量值
显示激光高度测量所必需的内容。( ) 内显示测量前的值。
① 激光高度
可任意变更激光高度。
这里设置的值，作为判定激光高度范围开始时的当前激光高度值使用。
8-122
第 8 章 生产
② [同时测量元件高度]
在激光高度测量前，先测量元件高度。
同时自动计算激光高度。自动计算后的激光高度，作为在激光高度判定范围开始时的
当前激光高度使用。在这种情况下，不能任意指定激光高度。
③ [把测量结果反映在元件数据]
选中后，用测量的激光高度结果覆盖元件数据。

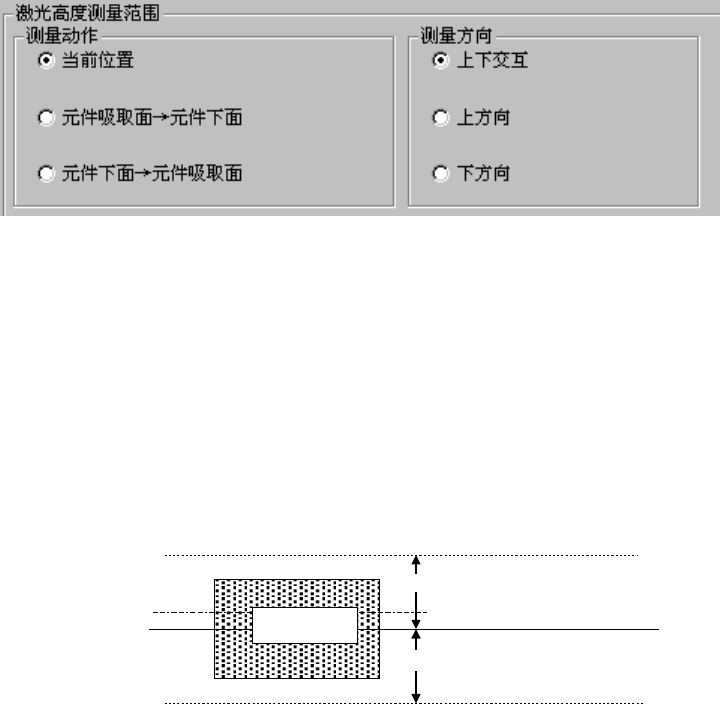

2) 激光高度测量范围
① 当前位置
从显示的激光高度判定值的激光高度值开始，到设置的范围间反复测量。
激光定心成功时，测量即可结束。
用单选按钮选择[上下交互]、[上方向]、[下方向]。
在编辑框中输入 1 step 单位的移动量，在[移动幅度]、[移动范围(上下)]中输入上下
方向、范围。
部品側面
移動範囲
移動ステップ
現在レーザ高さ
移動範囲
图
8-5-13
激光高度判定范围 （当前高度）
② 元件吸取面->元件下面
③ 元件下面->元件吸取面
除显示的激光高度判定值以外，还要测量元件高度范围。
开始点从吸取面开始，或从下面开始均可。
元件侧面
移动范围
移动 step
当前激光高度
移动范围
8-123
第 8 章 生产
3）激光高度单独检查中的画面
激光高度单独检查时，显示以下对话框。
显示检查的元件内容/吸取位置/激光高度，以及逐项实行中的处理内容。
图
8-5-14
正在单独检查激光高度
4) 激光高度检查结果
显示可实行激光定心时的激光状态值。
显示内容与检查时的意义相同。
8-124
