第 8 章 生产

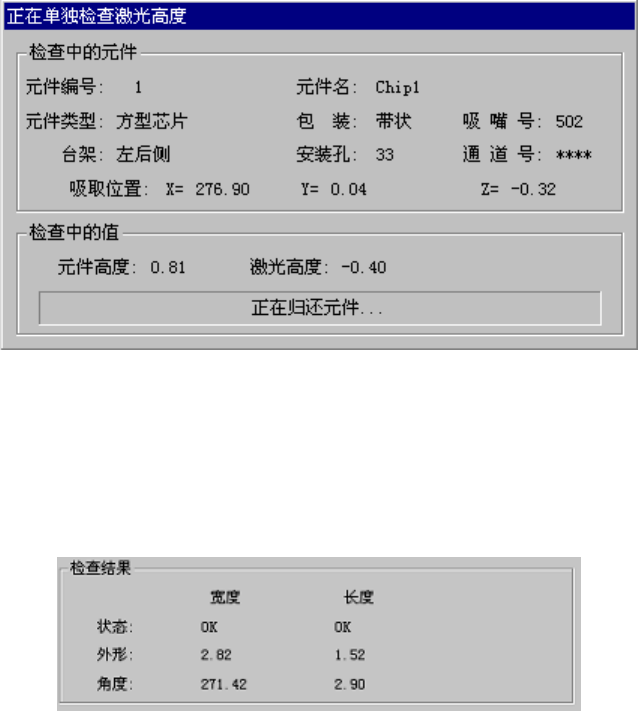

3）激光高度单独检查中的画面
激光高度单独检查时，显示以下对话框。
显示检查的元件内容/吸取位置/激光高度，以及逐项实行中的处理内容。
图
8-5-14
正在单独检查激光高度
4) 激光高度检查结果
显示可实行激光定心时的激光状态值。
显示内容与检查时的意义相同。
8-124
第 8 章 生产
8-6 生产支援
以下是关于基板生产支援功能的说明。
8-6-1 生产程序检查
启动生产程序检查。此功能在生产开始前检查生产程序能否进行正常生产。在菜单栏中选择
［生产支援（C
）］－［生产程序检查］启动生产程序检查后，可显示检查项目的列表和检查
结果。
图
8-6-1
生产程序检查 对话框
各项目内容如下。
No
项目
内容
1 编号 显示进行检查的顺序号。
2 检查项目 显示各大类检查项目的内容。
3 检查结果 显示检查结果。
4 忽略 设置忽略检查的项目。
* 具体的检查项目请参见『8-4-11 开始生产时的检查』生产程序项。
8-125
第 8 章 生产
8-6-1-1 执行生产程序检查
按下［检查］按钮后，执行生产程序的除忽略项目以外的项目检查，在[检查结果]中显示结
果。同时，在[生产的可行性]项目中显示能否实施生产。
执行生产程序检查时，可以按顺序（输入顺序、优化顺序）进行检查。
运行
结果内容
显示内容
检查前 未决定
检查后
有错误 错误
有警告 警告ﾞ
如变更条件则可以生产 变更条件
无错误、警告 OK
8-6-1-2 详细错误对话框
在执行生产程序检查的过程中，检测出错误 (或者警告)时，［错误详细］按钮有效。按下此
按钮后，将逐一显示错误或者警告的详细信息。
图
8-6-2
详细错误对话框
按［上一次］或者［下一次］，可显示上一个或者下一个错误。
按［正确］，关闭［详细错误］对话框。
8-126
