FX-2_使用说明书 - 第551页
第 8 章 生产 [ 跟踪运行 ] 画面 进行连续跟踪时的设置。 图 8-6- 10 跟踪运行 ［连续贴片跟踪的开始位置］ 最初 对贴片点列表中跟踪项目设置为「执行」的贴片点，从最初全部跟踪。 标记位置 对贴片点列表中当前位置下面的、 从标记位置以下的跟踪项目设置为 「执 行」的贴片点，全部跟踪。 当前位置 对贴片点列表中从当前位置以下，凡是跟 踪项目设置为「执行」的贴片 点，全部跟踪。 ［连续跟踪贴片后的确认（贴片） ］ 不进行 连续…
第 8 章 生产
8-6-2-2 设置对话框
在[跟踪运行]、[修改跟踪数据]选项中，设置跟踪的运行方式。
图
8-6-9
设置对话框
按钮
以下，就各选项的设置进行说明。
［确定］ ：使设置的项目为有效，退出［设置］对话框。
［取消］ ：使设置的项目为无效，退出［设置］对话框。
已变更了数据时，确认是否真的要结束。
［应用］ ：设置的项目有效｡
8-131
第 8 章 生产

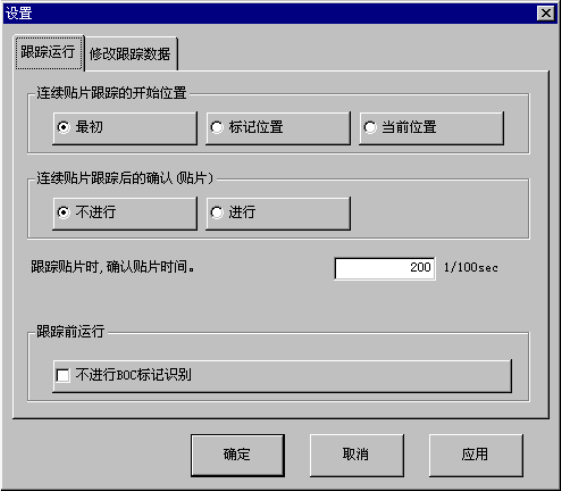

[跟踪运行]画面
进行连续跟踪时的设置。
图
8-6-10
跟踪运行
［连续贴片跟踪的开始位置］
最初 对贴片点列表中跟踪项目设置为「执行」的贴片点，从最初全部跟踪。
标记位置
对贴片点列表中当前位置下面的、从标记位置以下的跟踪项目设置为「执
行」的贴片点，全部跟踪。
当前位置 对贴片点列表中从当前位置以下，凡是跟踪项目设置为「执行」的贴片
点，全部跟踪。
［连续跟踪贴片后的确认（贴片）］
不进行 连续跟踪贴片后，无需确认询问。
进行 连续跟踪贴片后，要询问确认是否要设置贴片。
［跟踪贴片时，确认贴片时间]
连续跟踪贴片后，为确认贴片而停止的时间
［跟踪前运行］
不进行 BOC 标记识别 跟踪前不进行 BOC 标记识别｡
8-132
第 8 章 生产
[修改跟踪数据] 画面
设置［修改跟踪数据］对话框（贴片点列表）的跟踪项目。
图
8-6-11
修改跟踪数据
［跟踪数据的变更］
设置全部「否」 跟踪项目全部为「否」。
设置全部「是」 跟踪项目全部为「是」。
设置跟踪贴片点
贴片项目为「是」的贴片点跟踪项目全部为「是」。其他为「否」。
设置跟踪空点
贴片项目为「否」的贴片点跟踪项目全部为「是」。其他为「否」。
［运行］按钮
根据［跟踪数据的变更］的设定，设置贴片点列表跟踪项目。
执行后即使再按［取消］按钮，也不会恢复。
8-133
