第 8 章 生产
8-6-2-6 BOC 标记识别中对话框
BOC 标记识别中，显示以下对话框。
图
8-6-15
BOC 标记识别中对话框
按下<STOP>开关后，返回［跟踪贴片］对话框。
选择<STOP>开关后标记识别即使中断，设备仍在继续运行。
即使在跟踪中断的情况下，为防止发生人身伤害，设备运行中切勿把手伸入
设备内部，脸和头也不要靠近设备。
8-6-2-7 跟踪贴片后的贴片确认对话框
连续跟踪贴片后的贴片确认设置为[是]时，显示以下的确认提示。
图
8-6-16
跟踪贴片后的贴片确认对话框
选择［是］后，贴片设置为[不执行]。
选择［否］后，贴片设置为[执行]。
选择［取消］后，结束连续跟踪贴片。
注意
8-136
第 8 章 生产
8-6-3 简易准备
不退出生产画面而执行准备工作。
* 用户级别是程序员／操作员时不能使用简易准备功能。
8-6-3-1 传送
进行传送系统的准备作业。
图
8-6-17
简易准备（传送）对话框
各按钮的设置、执行内容如下。
设置、运行的详细内容，请参见下列参见栏所列本使用说明书相关章节的说明。
选项
按钮
设置、运行内容
参见
基准位置设置
基准针/从动针位置 设置基准针/从动针的位置。 9 章 机器设置
外形基准位置 设置外形基准位置。 9 章 机器设置
传送控制
传送动作
进行传送（基板传入、基板传
出 ）。
9 章 机器设置
个别控制
个别控制传送系统（传送马达、
控制支撑台等）。
10 章 手动控制
解除基板固定 释放基板
自动调整基板宽度 调整基板传送宽度。 6 章 编辑辅助功能
8-137
第 8 章 生产
结束时的处理
* 与『8-6-3-2 送料器』、『8-6-3-3 其他』的处理相同。
选择［确定］按钮后，结束简易准备。

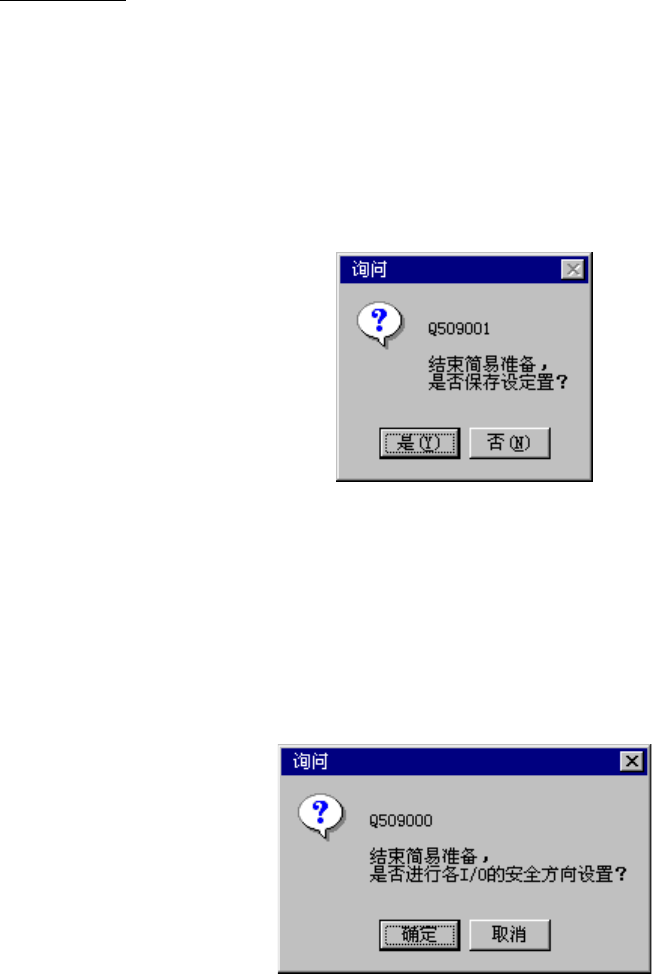

(1) 确认保存设置值的对话框
变更设置值后，退出时显示是否要保存设置值的询问对话框(图 8-6-18)。
选择［是］，把设置值保存在闪存盘上。
选择［否］，设置值无效。
图
8-6-18
确认保存对话框
(2) 设置各 I/O 的安全方向
结束简易准备时，显示是否进行各 I/O 的安全方向设置的询问对话框（图 8-6-19）。
选择［确定］，执行各 I/O 的安全方向设置后退出。
选择［取消］，不进行各 I/O 的安全方向设置，返回简易准备。
图
8-6-19
询问设置安全方向对话框
8-138
