第 1 章 设备概要 1-8-3 输入及输出信号接口 输出输入信号接口图示如下： 图 1-8-2 信号接口与连接终端 针号： 1 输出信号要求搬出 针号： 2 要求搬出信号公用 针号： 4 许可搬出信号公用 针号： 1 输入信号要求搬出 针号 2 要求搬出信号公用 针号： 3 输出信号许可搬出 针号： 4 许可搬出信号公用 针号： 3 输入信号许可搬出 继电器接点 下游设备 主机 上游设备 继电器接点 1- 39
第 1 章 设备概要
1-8-2 电路接口
1-8-2-1 电路信号的种类与意义

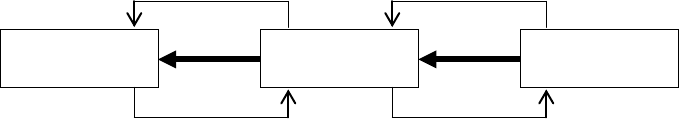

『图 1-8-1 电气信号连接概念图』，是贴片机与对象设备连接电气信号的概念图。在下图里贴
片机与上游设备间的电气信号为①②，主机与下游设备之间的电气信号为③④。
a)电气信号①称为输入信号要求搬出 (或 Board available in)，即收到上游设备要求搬出印
刷基板的信号。
b)电气信号②称为输出信号许可搬出(或 Ready out)，即向上游设备发出许可搬出印刷基板的
信号。
c)电气信号③称为输出信号要求搬出(或 Board available out)，是向下游设备发出要求搬出
印刷基板的信号。
d)电气信号④称为输入信号许可搬出(或 Ready in)，是收到下游设备许可搬出印刷基板的信号。
图
1-8-1
电器信号连接概念图
下游设备 贴片机 上游设备
③
④
①
②
1-38
第 1 章 设备概要
1-8-3 输入及输出信号接口
输出输入信号接口图示如下：
图
1-8-2
信号接口与连接终端
针号：1
输出信号要求搬出
针号：2
要求搬出信号公用
针号：4
许可搬出信号公用
针号：1
输入信号要求搬出
针号 2
要求搬出信号公用
针号：3
输出信号许可搬出
针号：4
许可搬出信号公用
针号：3
输入信号许可搬出
继电器接点
下游设备
主机
上游设备
继电器接点
1-39
第 1 章 设备概要
1-9 缩略语说明
缩略语
意 义
中文 英语
ATC 自动工具交换装置 （Auto Tool Changer）
BMR 坏板标记识别器 （Bad Mark Reader）
EPU 外部编辑程序单元 （External Programming Unit）
FPI 送料器位置指示器 （Feeder Position Indicator）
HLC 主控计算机 （Host Line Computer）
HMS 高度测量系统 （Height Measurement System）
HOD 手持操作盘 （Handheld Operating Device）
IS
智能车间解决方案
(Intelligent Shopfloor Solutions)
IFS-NX 智能供料器系统 (Intelligent Feeder System)
LNC 新概念激光校准 （Laser Align New Concept）
OCC
位置校正摄像机 （Offset Correction Camera）
PWB 印刷基板 （Printed Wiring Board)
1-40
