第 8 章 生产
（1）供应元件的状态
当前的生产程序的供应元件示教状态区分图如下：
图
8-7-3
供应元件的状态
自动示教对象 已在生产程序中编制的吸取位置自动示教对象的供应元件。
自动示教错误 吸取位置自动示教失败的供应元件。
示教完毕 已经完成吸取位置自动示教、或完成手动示教的供应元件。
示教未执行 尚未执行吸取位置自动示教、或尚未执行手动示教吸取位置的供
应元件。
单独示教对象元件 作为示教对象的供应元件。
(2) 供应元件的详细信息
显示示教对象供应元件的如下详细信息。
图
8-7-4
供应元件的详细信息
按[
<<
]或[
>>
]按钮，可以变更供应元件示教对象。
8-143
第 8 章 生产
（3）操作按钮
图
8-7-5
操作按钮
示教 对示教对象
的供应元件执行示教时，要先调出手动的吸取跟踪对话框。
确认 对全部送料器的供应元件进行自动吸取跟踪。届时，会显示摄像机吸
取位置，请确认是否应对供应元件的吸取位置进行示教。
确认OK后，将自动确认下一个元件。此时，示教状态显示完成。
如果确认时有问题，请按<STOP>开关中断处理，并进行手动示教或自
动示教。
自动示教 对属于吸取位置自动示教对象的供应元件，进行自动示教。
自动示教成功后，显示为示教完成。
如果失败，则显示自动示教错误。
修改条件
（设置）
按下自动示教按钮，测量高度。可以进行测量高度的各种设置。进行
生产、测量高度时也适用此项设置。
结束 退出“简易设置准备”的示教对话框。
按下[确认]、[自动示教]按钮后装置即刻启动执行，会显示安全确认提示信息。执行前，
请务必确认装置内部和周围的安全。

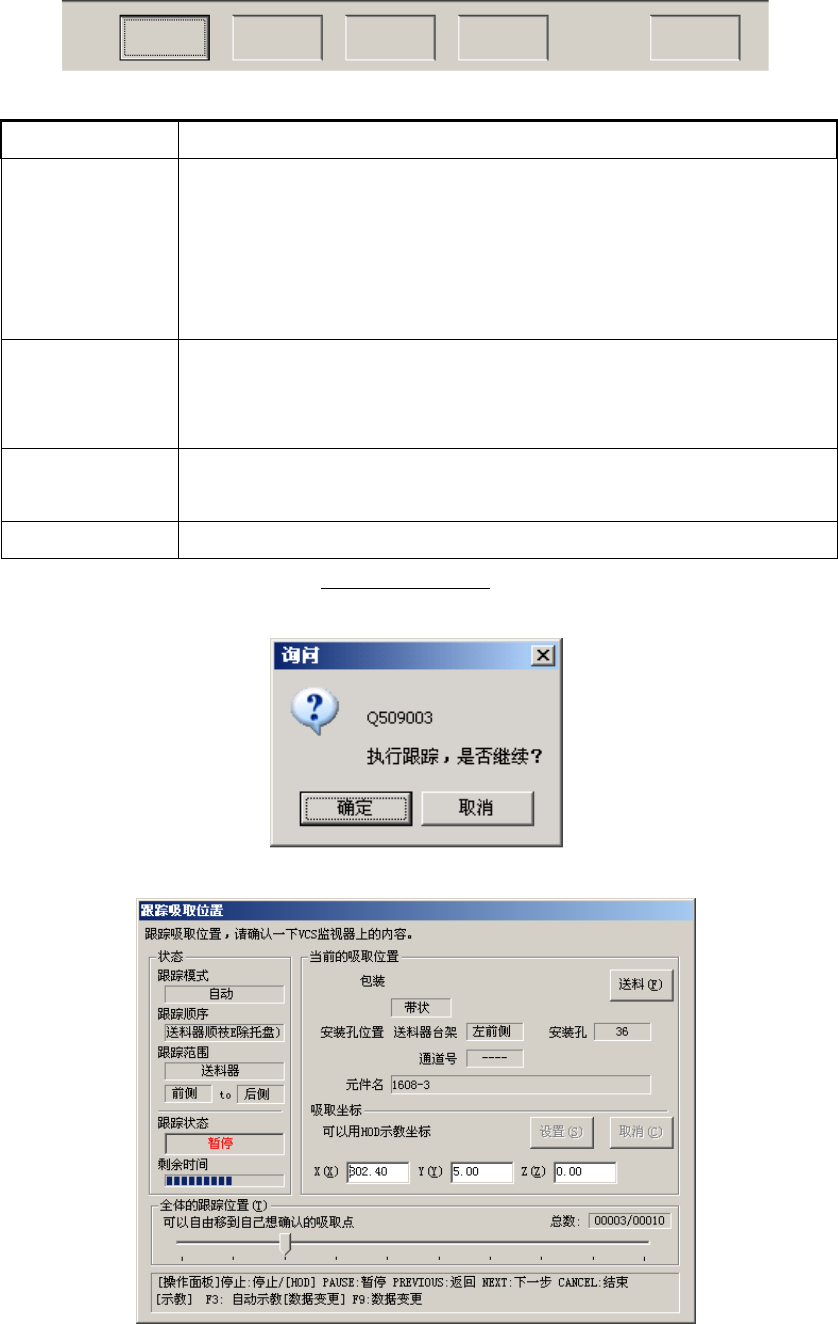

图
8-7-6
确认信息
示教
确认
自动示教
修改条件
结束
8-144
第 8 章 生产
图
8-7-7
吸取跟踪对话框
有关吸取位置自动示教、确认、示教中显示的吸取跟踪对话框，请参见「6-5-5-4 坐标系：吸取
位置/高度」。
按下[修改条件（设置）]按钮后，显示如下对话框。
● [判定测量值的差分]
对当前高度与测量值差分进行比较，超过差分判定值时设置为“自动示教错误”。
● [读取检测值]
反映到吸取数据。
● [确认摄像机位置]
用 HMS 测量前，用 OCC 移动到测量坐标，确认测量点。
图
8-7-8
设置跟踪吸取高度对话框
