9-2 初始画面
在菜单栏上，选择[设置]-[机器设置]，或选择[机器设置]命令按钮后，显示如下的机器设置初
始画面。

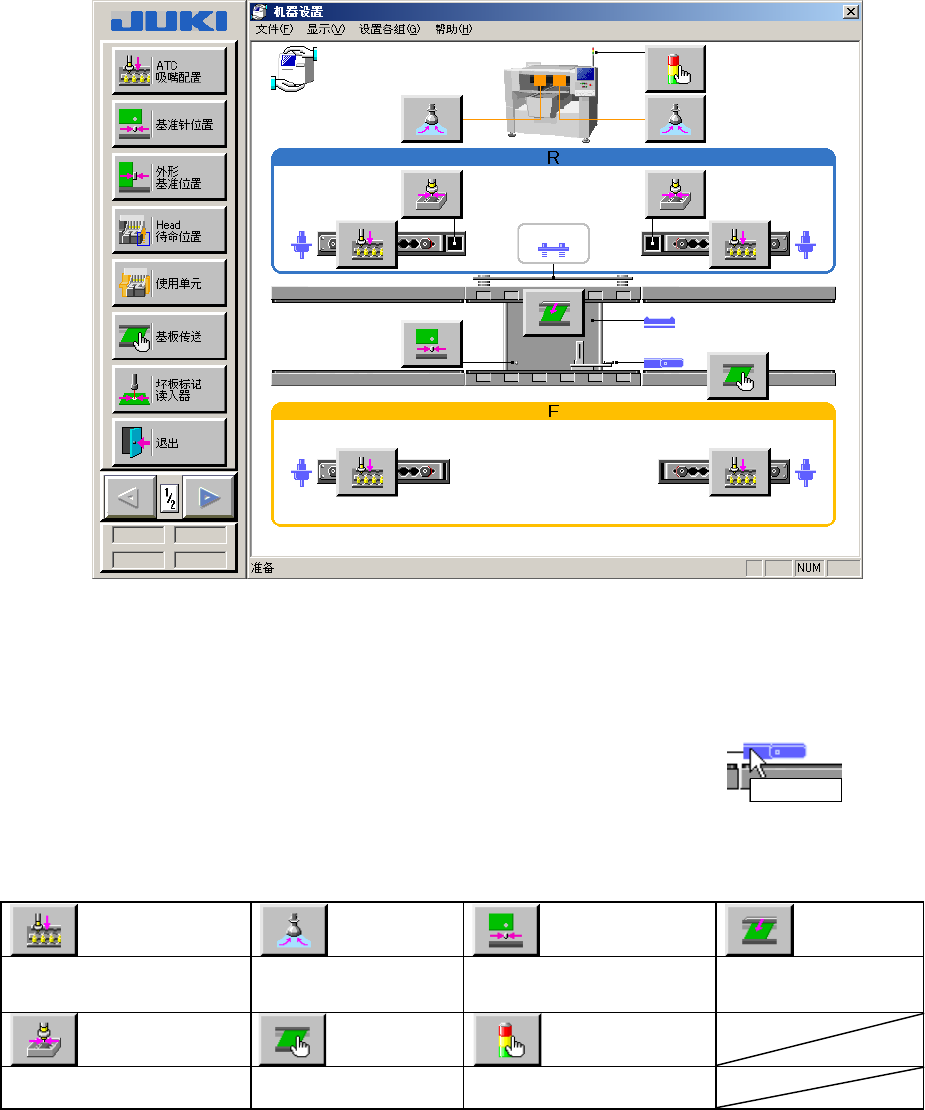

在机器设置的初始画面上，左侧显示命令按钮,右侧显示现在的构成图。
命令按钮里注册了使用频率高的设置组功能，点击之后，即可显示与各菜单相对应的功能。
图
9-2-1
初始画面（构成图）
在显示状态图的初始画面上，显示信号灯、ATC、基准针等图标。
单击图标，即显示出相应的单元对话框(请参见 表 9-2-1 对应一览表)。
图标显示各个传感器的状态，ON =红色 /橙色、OFF =蓝色。
光标移动到按钮上或各种传感器的图标时，
会显示工具提示（图 9-2 2 工具提示）。
图
9-2-2
工具提示
表
9-2-1
对应一览表
ATC 部分 吸嘴部分
基准针
Y 钳夹
ATC 吸嘴分配设置对话框
无吸嘴时真空值测量
对话框
设置基准针位置
对话框
设置外形基准位置
对话框
元件废弃位置
传送轨道
信号灯
设置元件废弃位置对话框
基板传送对话框 信号灯设定对话框
挡销
9-3
第 9 章 机器设置

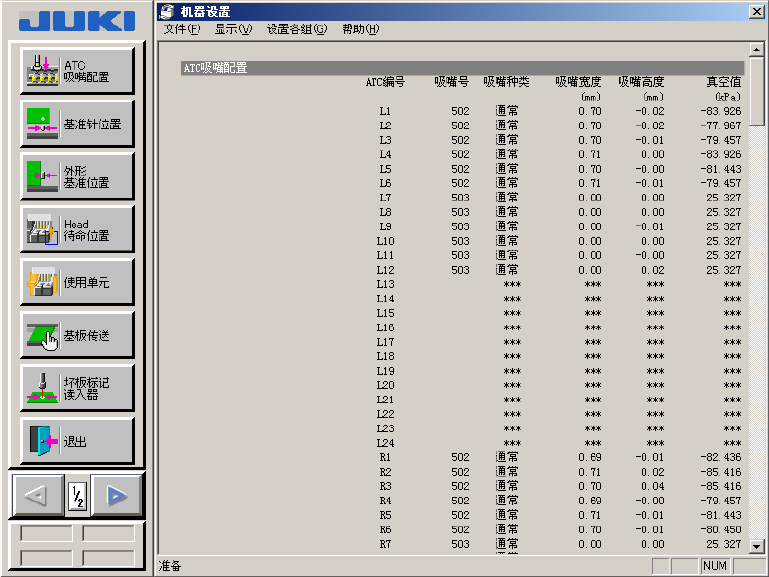

选择菜单栏的[显示]-[设置值一览]后，便会显示图 9-2-3 初始画面（设置值一览表）。
可按方向移动键和[Page Up][Page Down]键上下移动滚动条，显示当前所有值。
图
9-2-3
初始画面（设置值一览表）
•
可调出菜单栏中的[设置各组]修改各项目的设置。
•
在[设置各组]中选择所要设置的项目，返回时重新显示画面。
•
用命令按钮也同样可以调出设置各组。
