第 9 章 机器设置 (1) ATC 滑动板 切换 AT C 滑动板的开 / 关。 (2) 停止挡销 切换停止挡销的开 / 关。 (3) 支撑台 切换支撑台的开 / 关。 (4) Y 钳位 切换 Y 钳位的开 / 关。 (5) 基板察觉挡销 切换基板察觉挡销的开 / 关。 (6) 传送控制 驱动传送控制，请用按钮指 定控制项目，再选择 [ 执行 ] 按钮，或按下 [F3] 键。 图 9- 3- 2 传送控制对 话框 基板，若是孔基准，必…
第 9 章 机器设置
No.
功能（弹出菜单）
功能说明
38
Y
台
可传送位置
移向可传送的位置
39
准备位置
前面
移向前面的准备位置
后面
移向后面的准备位置
40
任意坐标
显示任意坐标对话框
41
OCC
XY
轴移动
与贴片头的功能相同
－
42
垂直照明控制
开
打开
OCC 照明
43
关
关闭
OCC 照明
44
极性控制
正
把
OCC 的极性设置为正状态
45
逆
把
OCC 的极性设置为负状态
46
角度照明控制
开
把
OCC 的角度照明设置为开状态
47
关
把
OCC 的角度照明设置为关状态
48
BMR
（坏板标记
读入器）
XY
轴移动
与贴片头
的功能相同
－
49
传感器控制
开
把坏板标记读入器设置为开状态
50
关
把坏板标记读入器设置为关状态
51
HMS
XY
轴移动
与贴片头部功能相同
－
52
传感器控制
开
把
HMS 设置为开状态
53
关
把
HMS 设置为关状态
54
准备位置
Head(
贴片头)移动
正面
贴片头移向前面的准备位置
55
后面
贴片头移向后面的准备位置
56
Y
台移动
正面
Y
台移向前面的准备位置
57
后面
Y
台移向后面的准备位置
•
在 MS 参数的“选项”设置中，未被选中的（未安装的）单元，不显示对应的菜单。
•
不影响机器设置“使用单元”中的设置。
（未被选中（不使用）的单元也能显示）

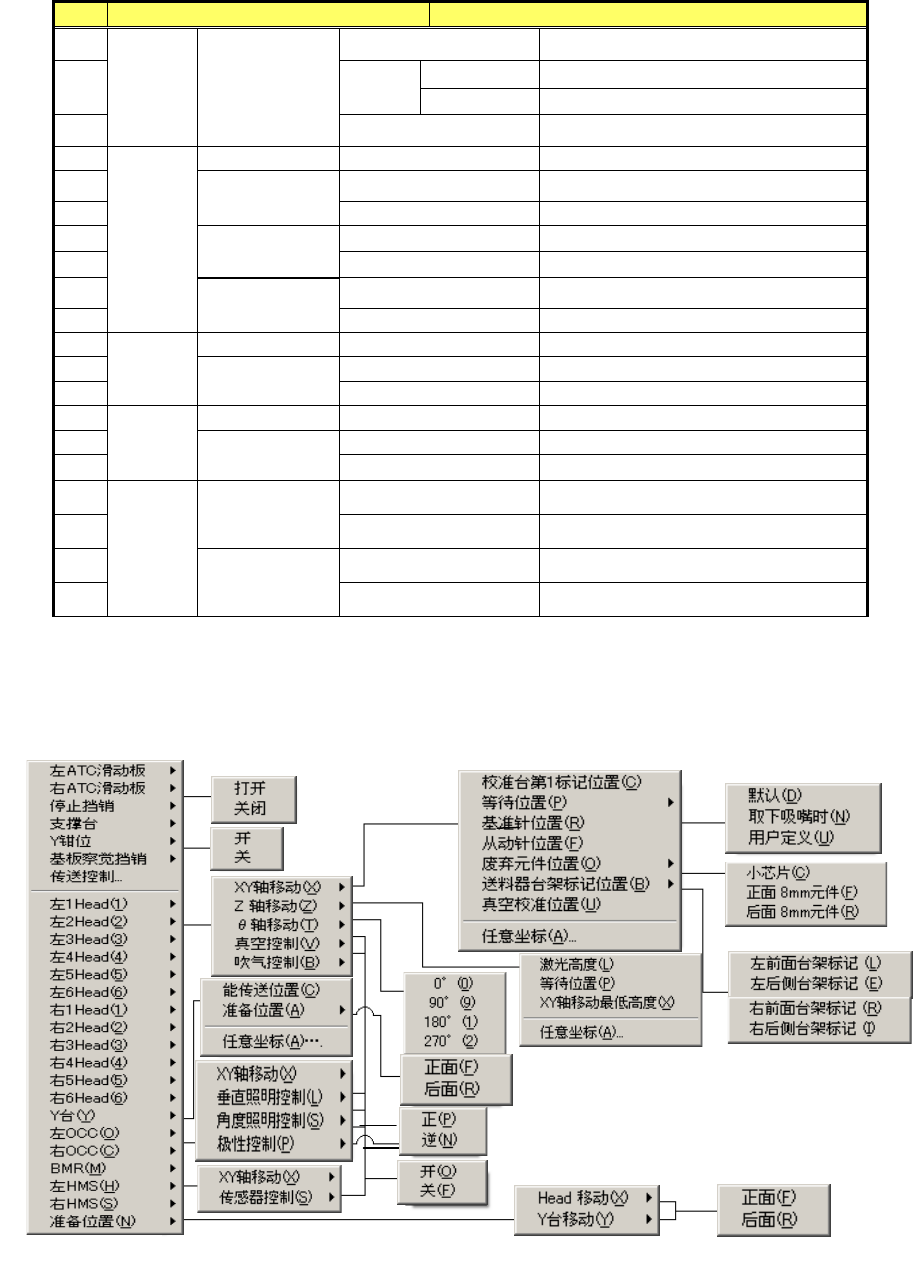

图
9-3-1
贴片头控制菜单
9-6
第 9 章 机器设置
(1) ATC 滑动板
切换 ATC 滑动板的开/关。
(2) 停止挡销
切换停止挡销的开/关。
(3) 支撑台
切换支撑台的开/关。
(4) Y 钳位
切换 Y 钳位的开/关。
(5) 基板察觉挡销
切换基板察觉挡销的开/关。
(6) 传送控制
驱动传送控制，请用按钮指定控制项目，再选择[执行]按钮，或按下[F3]键。
图
9-3-2
传送控制对话框
基板，若是孔基准，必须输入基板厚度、基板的 X 尺寸、基板的 Y 尺寸才可搬入。
若是外形基准，还需要输入 Y 钳位推进量。
已经读取生产程序时，会显示生产程序里设置的默认值。
9-7
第 9 章 机器设置
(7) X Y 轴移动
可把选择的贴片头，移向指定位置。
不可按选择单元基准移动位置的，菜单里不能选择。
可按控制单元基准选择的，有的可移动到标准位置，或任意坐标位置。
标准位置包括：原点位置、校准台第一标记位置、等待位置（默认、摘下吸嘴时、用户定义）、
基准针位置、从动针位置、废弃元件位置（芯片、8mm）、送料器台架标记位置、真空校准位置等。
要向任意坐标移动时，会显示下图右侧的[XY 轴上任意移动]对话框。
图
9-3-3
XY 轴任意坐标移动对话框
① 从组合框选择控制单元。
* 在 MS 参数的“选项”设置中未选中的（未安装的）单元，不能选择。
* 不会影响机器设置的“使用单元”中的设置。（未被选中、未使用的单元也可以选择）
* 按[Alt] + [↓]键，显示可选择的控制单元一览表。
② 选择控制单元后，输入移动目标位置的坐标，再选择[执行]按钮或按下[F3]键，则会以被选择的控
制单元为基准进行移动。
* 可以输入任意坐标的坐标范围，因选择单元而异。
9-8
