第 9 章 机器设置
(1) ATC 滑动板
切换 ATC 滑动板的开/关。
(2) 停止挡销
切换停止挡销的开/关。
(3) 支撑台
切换支撑台的开/关。
(4) Y 钳位
切换 Y 钳位的开/关。
(5) 基板察觉挡销
切换基板察觉挡销的开/关。
(6) 传送控制

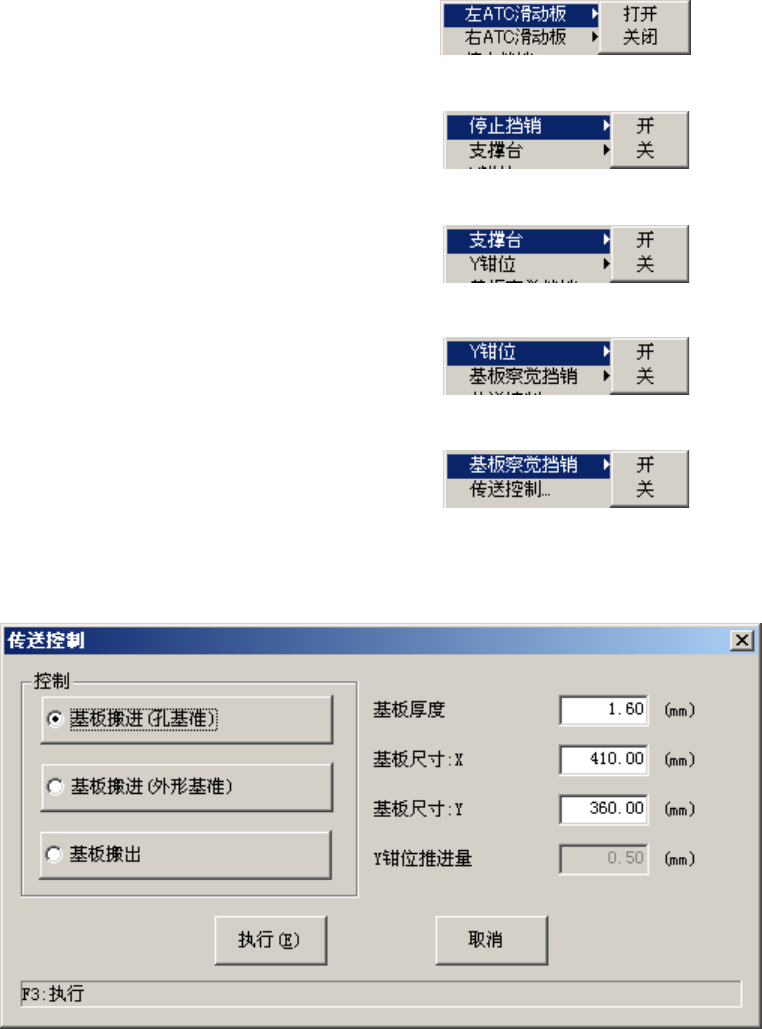

驱动传送控制，请用按钮指定控制项目，再选择[执行]按钮，或按下[F3]键。
图
9-3-2
传送控制对话框
基板，若是孔基准，必须输入基板厚度、基板的 X 尺寸、基板的 Y 尺寸才可搬入。
若是外形基准，还需要输入 Y 钳位推进量。
已经读取生产程序时，会显示生产程序里设置的默认值。
9-7
第 9 章 机器设置
(7) X Y 轴移动
可把选择的贴片头，移向指定位置。
不可按选择单元基准移动位置的，菜单里不能选择。
可按控制单元基准选择的，有的可移动到标准位置，或任意坐标位置。
标准位置包括：原点位置、校准台第一标记位置、等待位置（默认、摘下吸嘴时、用户定义）、
基准针位置、从动针位置、废弃元件位置（芯片、8mm）、送料器台架标记位置、真空校准位置等。

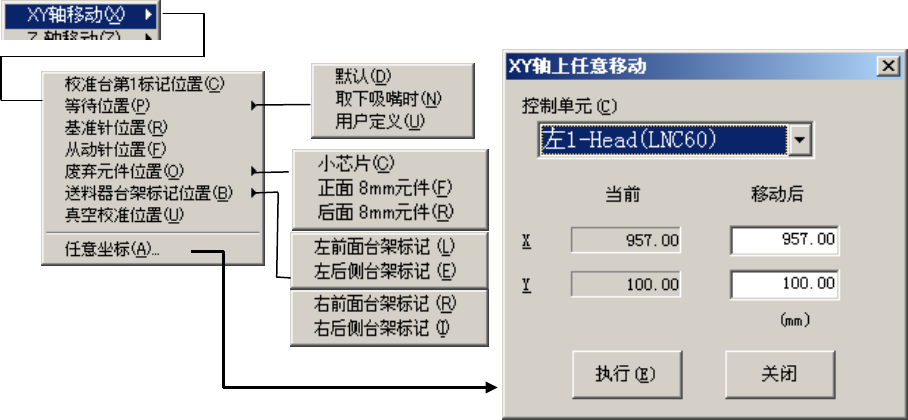

要向任意坐标移动时，会显示下图右侧的[XY 轴上任意移动]对话框。
图
9-3-3
XY 轴任意坐标移动对话框
① 从组合框选择控制单元。
* 在 MS 参数的“选项”设置中未选中的（未安装的）单元，不能选择。
* 不会影响机器设置的“使用单元”中的设置。（未被选中、未使用的单元也可以选择）
* 按[Alt] + [↓]键，显示可选择的控制单元一览表。
② 选择控制单元后，输入移动目标位置的坐标，再选择[执行]按钮或按下[F3]键，则会以被选择的控
制单元为基准进行移动。
* 可以输入任意坐标的坐标范围，因选择单元而异。
9-8
第 9 章 机器设置
(8) Z 轴移动
将所选择的贴片头移动到所选择的位置。
可以将选择的贴片头移动到标准位置，或任意坐标点。
标准位置包括激光高度、等待位置和 XY 轴移动高度等。

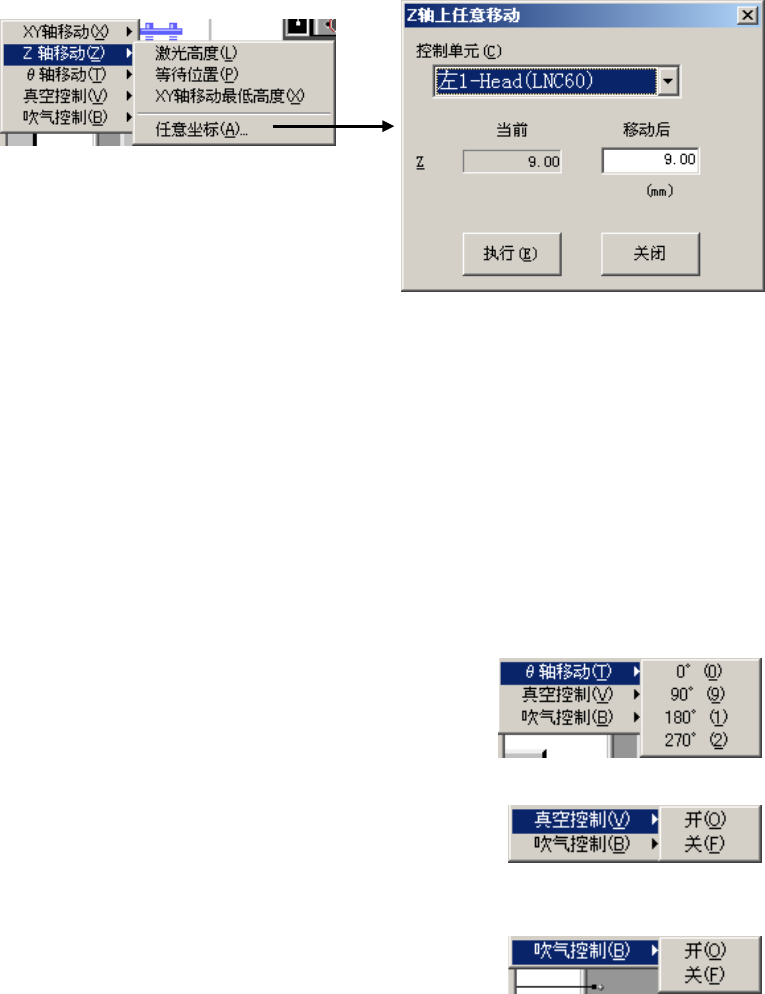

向任意坐标移动时，会显示如下 Z 轴上任意移动坐标对话框。
图
9-3-4
Z 轴任意移动坐标对话框
①用组合框选择要控制的对象。
* 不影响机器设置的“使用单元”设置。（未被选中（不使用）的单元也可以选择）
* 按[Alt] + [↓]键，显示可选择的控制单元一览表。
②选择控制单元后，输入移动目标位置的坐标，再选择[执行]按钮或按下[F3]键，则被选择的控制
单元开始移动。
* 可以输入任意坐标的坐标范围，因选择单元而异。
(9)
θ
轴移动
把选择的贴片头转向所选择的角度。
(10) 真空控制
切换选择的贴片头真空开、关。
(11) 吹气控制
切换选择的贴片头吹气开、关。
