第 9 章 机器设置 9- 4-2 设 置各组 选择菜单栏的 [ 设置各组 ] 之后，会显示以 下命令。 图 9- 4- 7 设置各组菜单 9- 4-2 -1 AT C 吸嘴配置 选择菜单上的 [ 设置各组 ]- [A TC 吸嘴配置 ] 之后，会显示如下的设置 ATC 吸嘴配置对话框。 图 9- 4- 8 设置 ATC 吸嘴配置对话框 9- 15
第 9 章 机器设置
9-4-1-3 退出
在菜单栏上选择[文件]-[退出]，或单击对话框右上角的关闭按钮（X），或按下[退出]命令按钮之
后，便会显示如下的是否保存设置值的对话框。
保存设置值
虽然各设置组的对话框都有[确定]和[取消]以及[应用]按钮，但按下[确定]或[应用]后，设置值尚
不会被保存。只有在机器设置组中进行设置值的变更时，显示提示对话框，询问是否进行保存，选
择[是]之后，才能保存到盘内。
图
9-4-5
确认设置值是否保存的对话框
表
9-4-1
确认保存的操作按钮
选择按钮 操作
是 将设置值保存到闪存盘内
否 使设置值无效
取消 取消退出命令
各 I/O 的安全方向设置

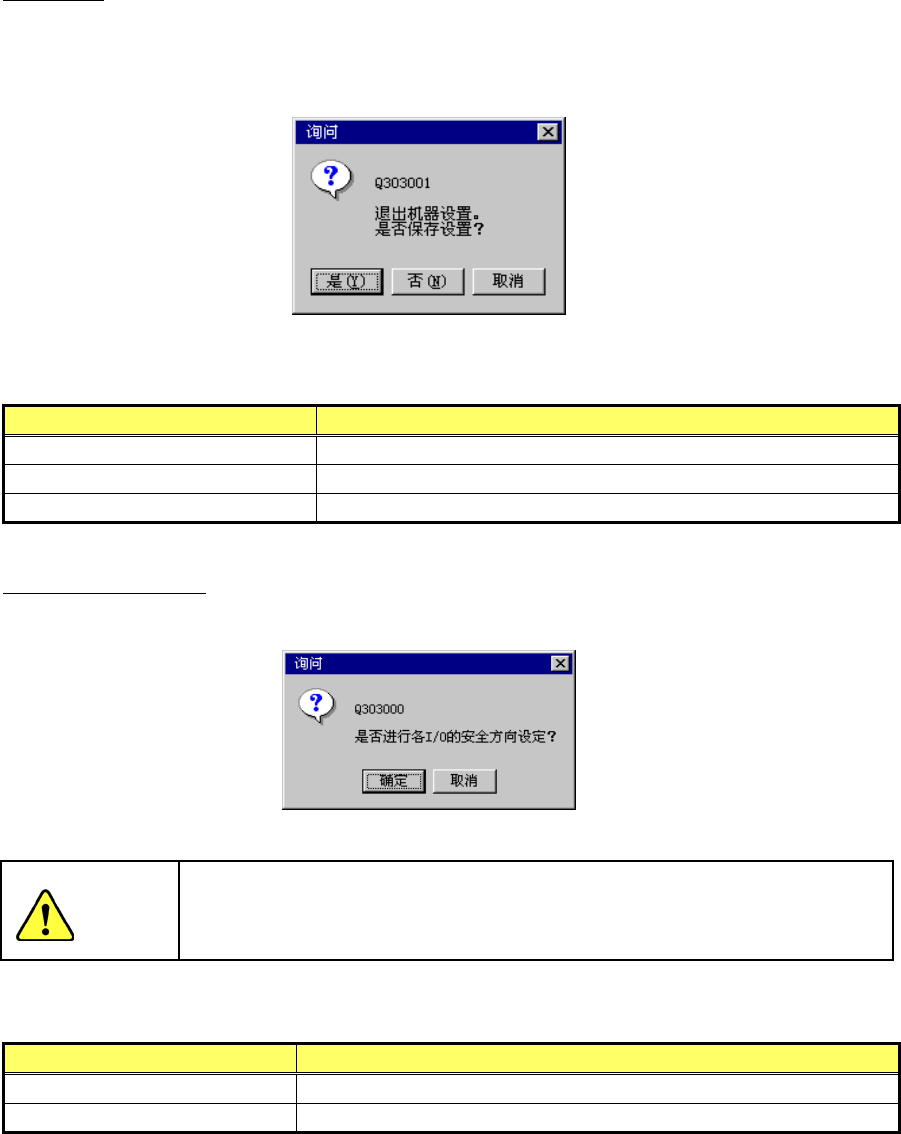

选择保存设置值之后，会显示如下对话框，询问是否进行各 I/O 的安全方向设置。
图
9-4-6
各 I/O 的安全方向设置对话框
单击［确定］之后，轴会移动，开始各 I/O 的安全方向设置。
在单击［确定］之前，务必确认装置内无正在操作的人员。
为防止人身伤害，设备运转时请勿将手伸向设备内部，脸、头也不要靠近设备。
按下[确定]或[取消]时的处理列表如下。
表
9-4-2
设置各 I/O 的安全方向的操作按钮
选择按钮 处理
确定 执行各 I/O 的安全方向设置，退出机器设置。
取消 不执行各 I/O 的安全方向设置，返回机器设置状态。
注意
9-14
第 9 章 机器设置
9-4-2 设置各组
选择菜单栏的[设置各组]之后，会显示以下命令。
图
9-4-7
设置各组菜单

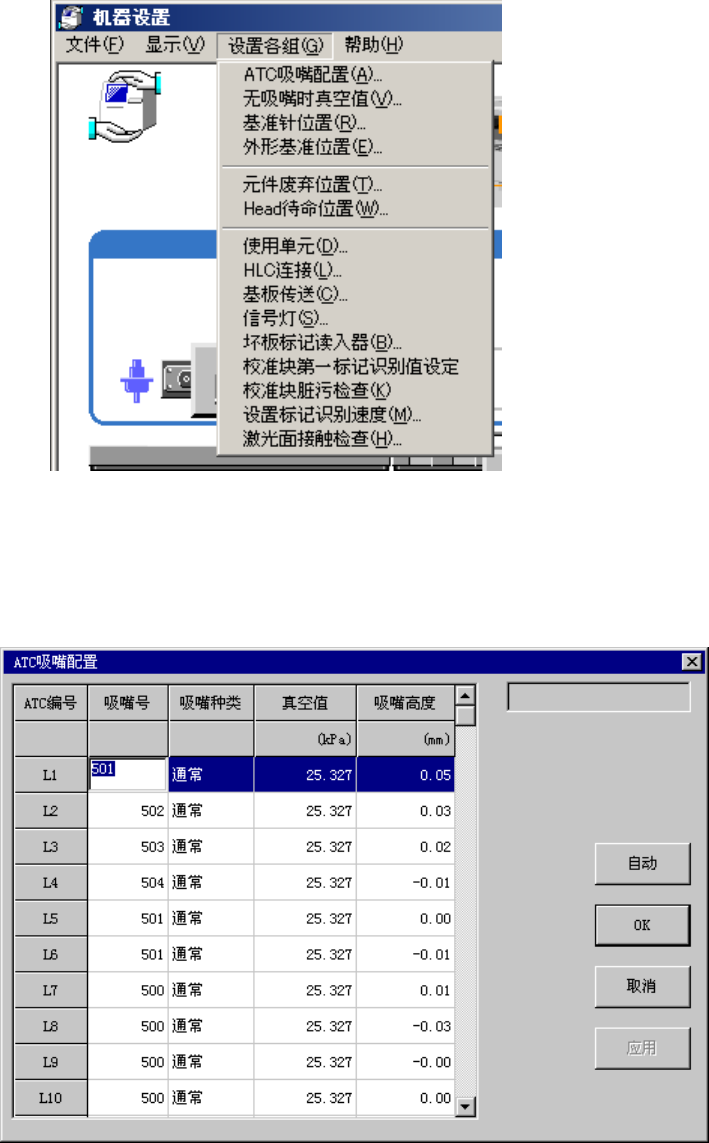

9-4-2-1 ATC 吸嘴配置
选择菜单上的[设置各组]-[ATC 吸嘴配置]之后，会显示如下的设置 ATC 吸嘴配置对话框。
图
9-4-8
设置 ATC 吸嘴配置对话框
9-15
第 9 章 机器设置
(1) 设置项目
设置 ATC 吸嘴配置对话框的设置项目如下表。
表
9-4-3
设置 ATC 吸嘴配置项目
No. 项目 设置的内容
1 吸嘴号 配置到 ATC 的吸嘴编号
2 吸嘴种类 配置到 ATC 的吸嘴种类（仅限自动取得）
3 真空值 装上吸嘴后的真空值（仅限自动取得）
4 吸嘴高度 相对于基准吸嘴长度的偏移量（仅限自动取得）
(2) 设置方法
① 吸嘴号
a) ATC 编号指的是写在 ATC 上的序号，请输入配置到这些 ATC 的吸嘴号。
b)焦点上的吸嘴号均可设置，输入后，用[ENTER]键或用方向键确认。
可输入下表的设置范围吸嘴号。
表
9-4-4
可设置范围
No. 输入项目 可设置范围
1 吸嘴号 500～999 之一或未配置（空白）
按[Delete]键、或[Back Space]键消除输入的文字后，再按[Enter]键、字段移动键确认即可
解除配置， ATC 上显示的相应数据也将全被消除。
② 吸嘴种类
设置要安装的吸嘴种类。吸嘴的种类只能用自动设置进行设置。
可设置的吸嘴种类见下表。
表
9-4-5
可设置的吸嘴种类
No. 设置项目 设置内容
1 通常 常用吸嘴
2 Ｔ型 清扫型吸嘴
3 夹持 夹持型吸嘴
③ 真空值
设置安装吸嘴后的真空值。只能用自动设置进行设置。
④ 吸嘴高度
设置所安装的吸嘴相对于基准吸嘴的长度差。只能用自动设置。
9-16
