第 9 章 机器设置 ⑤ 自动设置 按下［ F3 ］键后，在焦点所在的 ATC 编号的贴片头装上吸嘴，设置各 项值。 选择 [F3] 键或 [OK] 按钮之后，轴会移动 ，并进行吸嘴的装卸。 在按 [F3] 或 [OK] 之前，务必确 认 装置内无正在操作的人员。 为防止人身伤害，设备 运行时请勿将手伸向设备内部，脸、头也 不要靠近设备。 * 当取得的吸嘴外形为规定以外时，会显示出吸嘴信息未注册对话框 ( 图 9 -4 -9 吸嘴信息未…
第 9 章 机器设置
(1) 设置项目
设置 ATC 吸嘴配置对话框的设置项目如下表。
表
9-4-3
设置 ATC 吸嘴配置项目
No. 项目 设置的内容
1 吸嘴号 配置到 ATC 的吸嘴编号
2 吸嘴种类 配置到 ATC 的吸嘴种类（仅限自动取得）
3 真空值 装上吸嘴后的真空值（仅限自动取得）
4 吸嘴高度 相对于基准吸嘴长度的偏移量（仅限自动取得）
(2) 设置方法
① 吸嘴号
a) ATC 编号指的是写在 ATC 上的序号，请输入配置到这些 ATC 的吸嘴号。
b)焦点上的吸嘴号均可设置，输入后，用[ENTER]键或用方向键确认。
可输入下表的设置范围吸嘴号。
表
9-4-4
可设置范围
No. 输入项目 可设置范围
1 吸嘴号 500～999 之一或未配置（空白）
按[Delete]键、或[Back Space]键消除输入的文字后，再按[Enter]键、字段移动键确认即可
解除配置， ATC 上显示的相应数据也将全被消除。
② 吸嘴种类
设置要安装的吸嘴种类。吸嘴的种类只能用自动设置进行设置。
可设置的吸嘴种类见下表。
表
9-4-5
可设置的吸嘴种类
No. 设置项目 设置内容
1 通常 常用吸嘴
2 Ｔ型 清扫型吸嘴
3 夹持 夹持型吸嘴
③ 真空值
设置安装吸嘴后的真空值。只能用自动设置进行设置。
④ 吸嘴高度
设置所安装的吸嘴相对于基准吸嘴的长度差。只能用自动设置。
9-16
第 9 章 机器设置
⑤ 自动设置
按下［F3］键后，在焦点所在的 ATC 编号的贴片头装上吸嘴，设置各项值。
选择[F3]键或[OK]按钮之后，轴会移动，并进行吸嘴的装卸。
在按[F3]或[OK]之前，务必确认装置内无正在操作的人员。
为防止人身伤害，设备运行时请勿将手伸向设备内部，脸、头也不要靠近设备。

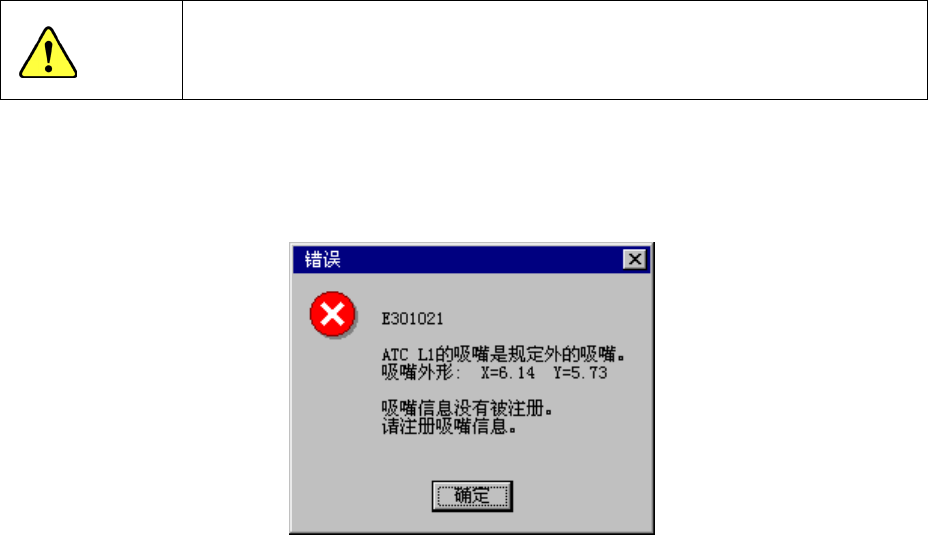

* 当取得的吸嘴外形为规定以外时，会显示出吸嘴信息未注册对话框 (图 9-4-9 吸嘴信息未注
册)。如果列表里没有，在选择吸嘴后，请用手动方式输入。
图
9-4-9
吸嘴信息未注册
选择自动按钮，按下[ENTER]键后，显示自动设置 ATC 编号选择对话框（图 9-4-10 ATC 编号选择
自动设置对话框）。在此对话框中，选择[OK]按钮，按下[ENTER]键后，会对被选中的 ATC 编号的
吸嘴按以下内容依次进行设置。
a) 测量所安装的吸嘴尖端高度，取得吸嘴高度值。
b) 根据所安装的吸嘴外形宽度，设置吸嘴编号。
c) 在安装了吸嘴的状态下，取得真空值进行设置。
警告
9-17
第 9 章 机器设置
图
9-4-10
ATC 编号选择自动设置对话框
•
当存在 2 个以上自动设置的 ATC 时，可按操作面板上的<STOP>开关中断自动设置。在自动设
置中按下<STOP>开关后,会显示是否中断的提示,选择[是],即在该点结束；选择[否]，则继
续。按[取消]按钮，并不能中断自动设置程序。
•
进行自动设置时，也可自动进行吸嘴号的设置，因此无需输入。
另外，在自动设置之前输入的吸嘴号和根据自动设置所取得的吸嘴号不同时，以自动设置取
得的吸嘴号为优先。
•
进行自动设置时，也可自动进行吸嘴种类的设置，因此无需输入。
但设置种类变为[通常]。另外，自动设置前已确定的吸嘴种类为优先。
•
自动设置所取得的吸嘴外形宽度与标准吸嘴不一致时，自动设置为特别订货里最小的吸嘴
号。
•
在配置特别订货吸嘴时，待自动设置执行之后，重新输入正确的吸嘴号。
(3) 吸嘴高度、真空值
•
吸嘴高度偏移是用于对元件进行激光测量时，进行高度控制的微小调整值。
•
吸嘴的真空值和下一项无吸嘴时的真空值组合，可以作为判断有无吸嘴和有无元件的辅助信
息来使用（用激光来判断有无吸嘴、元件，因此真空值为判断的辅助信息）。
9-18
