第 9 章 机器设置

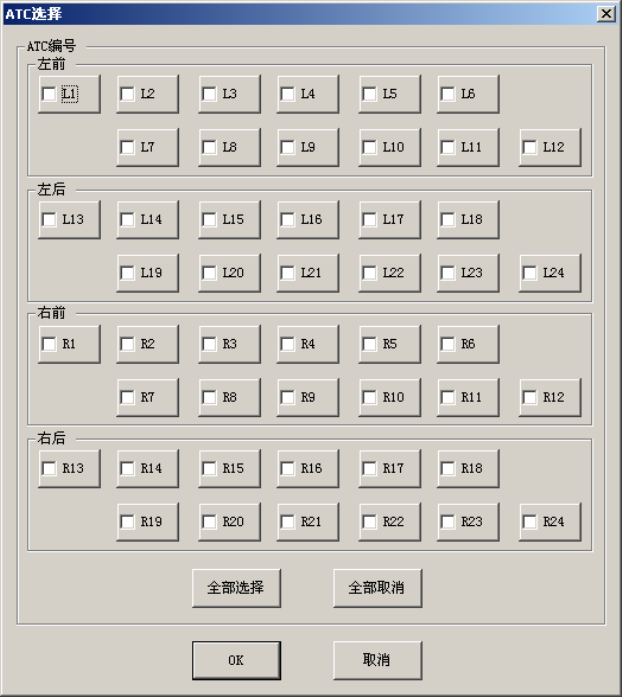

图
9-4-10
ATC 编号选择自动设置对话框
•
当存在 2 个以上自动设置的 ATC 时，可按操作面板上的<STOP>开关中断自动设置。在自动设
置中按下<STOP>开关后,会显示是否中断的提示,选择[是],即在该点结束；选择[否]，则继
续。按[取消]按钮，并不能中断自动设置程序。
•
进行自动设置时，也可自动进行吸嘴号的设置，因此无需输入。
另外，在自动设置之前输入的吸嘴号和根据自动设置所取得的吸嘴号不同时，以自动设置取
得的吸嘴号为优先。
•
进行自动设置时，也可自动进行吸嘴种类的设置，因此无需输入。
但设置种类变为[通常]。另外，自动设置前已确定的吸嘴种类为优先。
•
自动设置所取得的吸嘴外形宽度与标准吸嘴不一致时，自动设置为特别订货里最小的吸嘴
号。
•
在配置特别订货吸嘴时，待自动设置执行之后，重新输入正确的吸嘴号。
(3) 吸嘴高度、真空值
•
吸嘴高度偏移是用于对元件进行激光测量时，进行高度控制的微小调整值。
•
吸嘴的真空值和下一项无吸嘴时的真空值组合，可以作为判断有无吸嘴和有无元件的辅助信
息来使用（用激光来判断有无吸嘴、元件，因此真空值为判断的辅助信息）。
9-18
第 9 章 机器设置
(4) 吸嘴滑动不良
在菜单栏[设置组]-[使用单元]的[使用单元(特殊功能)]中的勾选了[执行吸嘴滑动不良的检查]时，发生
滑动不良的吸嘴将显示红色。
图
9-4-11
发生滑动不良的吸嘴
•
由于显示红色的吸嘴发生了滑动不良，请尽快进行维护、更换。
•
进行维护、更换后重新分配，可解除红色显示。但是由于即使通过手动输入设定相同的
吸嘴号也不会解除，因此请通过[自动设定]进行分配。
9-19
第 9 章 机器设置
9-4-2-2 无吸嘴时真空值
选择菜单栏里的[设置各组]－[无吸嘴时真空值]之后，会显示如下无吸嘴时真空值对话框。
图
9-4-12
无吸嘴时真空值对话框
(1) 设置项目
此对话框里的设置项目如下表所示。
表
9-4-6
设置项目
No. 项目 设置的内容
1 无吸嘴时真空值 未安装吸嘴时的真空值（仅限自动获得）
(2) 设置方法
方法 1：通过贴片头按钮获得
选择对象贴片头，按下[执行]按钮，即可获得真空值。
当贴片头上装有吸嘴时，将吸嘴归还后再获得真空值。
单击[执行]后，轴即移动，进行吸嘴的装卸。
在单击[执行]前，务必确认无人在进行装置内的作业。
为防止人身伤害，设备运行时切勿将手伸向设备内部，脸、头也不要靠近设备。
方法 2：通过示教来取得
按下 HOD 的装置键进入示教模式，确认是装置所要取得的贴片头后，再按下 HOD 的
ENTER 键。
进入示教模式时的装置为贴片头时，所选择的贴片头的真空会设置为 ON。
标准值为-40 到 -70 (kPa)。
为防止人身伤害，操作 HOD 中切勿将手伸向设备内部，脸、头也不要靠近设备
。
警告
注意
9-20
