第 9 章 机器设置

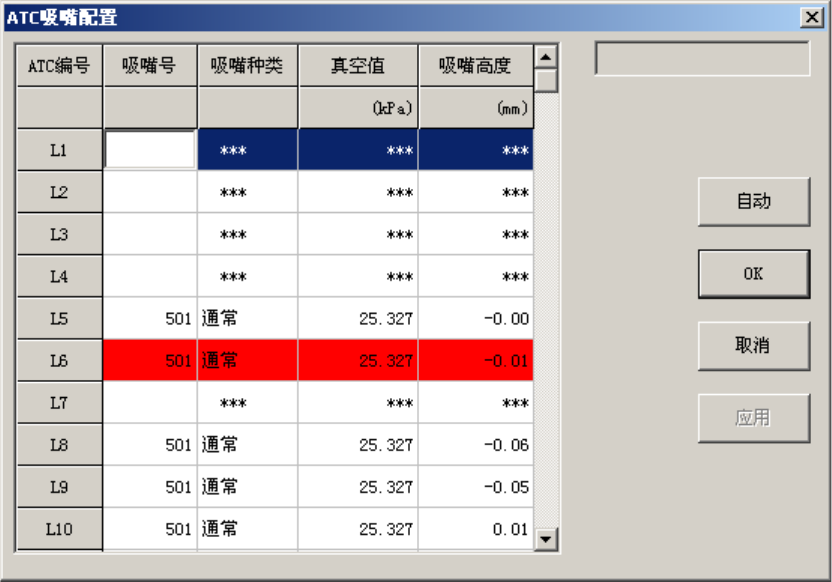

(4) 吸嘴滑动不良
在菜单栏[设置组]-[使用单元]的[使用单元(特殊功能)]中的勾选了[执行吸嘴滑动不良的检查]时，发生
滑动不良的吸嘴将显示红色。
图
9-4-11
发生滑动不良的吸嘴
•
由于显示红色的吸嘴发生了滑动不良，请尽快进行维护、更换。
•
进行维护、更换后重新分配，可解除红色显示。但是由于即使通过手动输入设定相同的
吸嘴号也不会解除，因此请通过[自动设定]进行分配。
9-19
第 9 章 机器设置

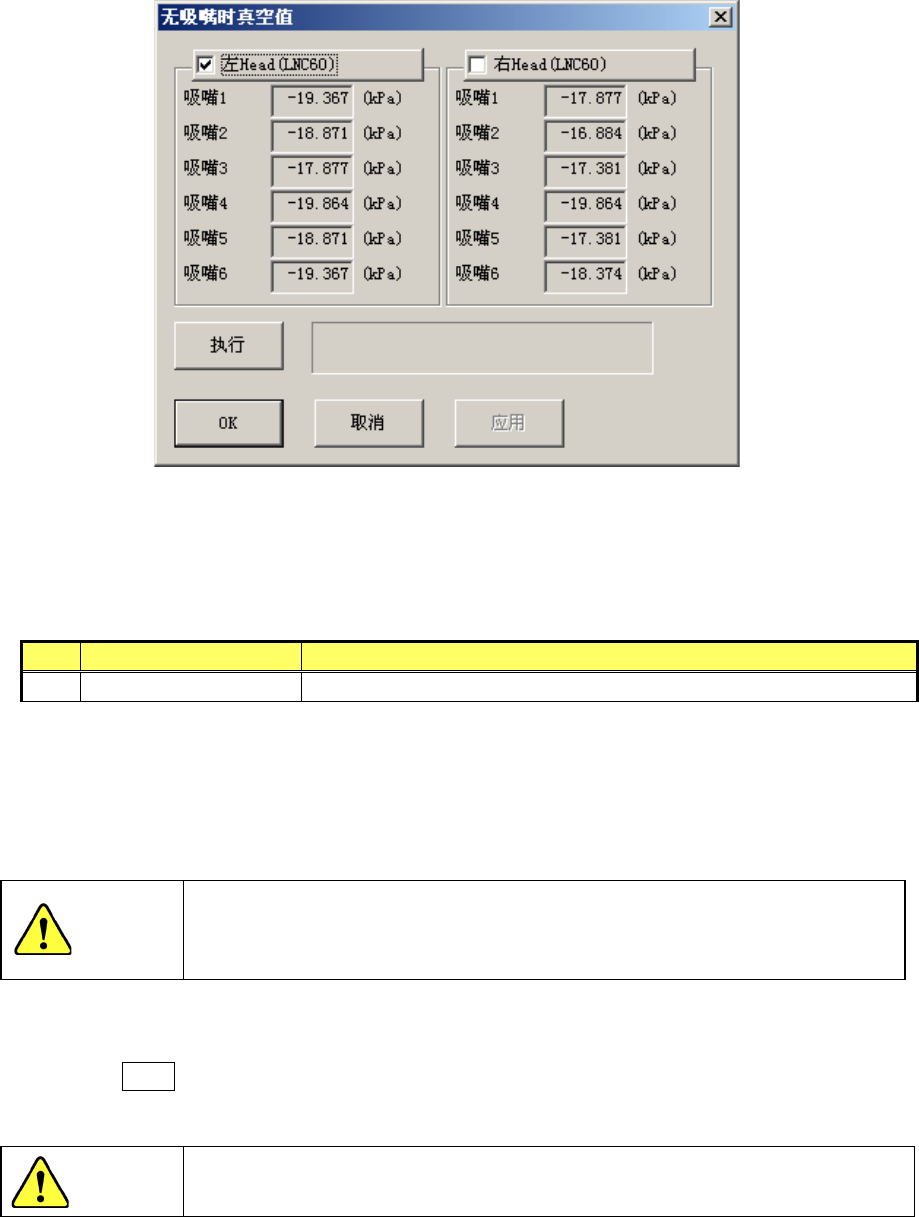

9-4-2-2 无吸嘴时真空值
选择菜单栏里的[设置各组]－[无吸嘴时真空值]之后，会显示如下无吸嘴时真空值对话框。
图
9-4-12
无吸嘴时真空值对话框
(1) 设置项目
此对话框里的设置项目如下表所示。
表
9-4-6
设置项目
No. 项目 设置的内容
1 无吸嘴时真空值 未安装吸嘴时的真空值（仅限自动获得）
(2) 设置方法
方法 1：通过贴片头按钮获得
选择对象贴片头，按下[执行]按钮，即可获得真空值。
当贴片头上装有吸嘴时，将吸嘴归还后再获得真空值。
单击[执行]后，轴即移动，进行吸嘴的装卸。
在单击[执行]前，务必确认无人在进行装置内的作业。
为防止人身伤害，设备运行时切勿将手伸向设备内部，脸、头也不要靠近设备。
方法 2：通过示教来取得
按下 HOD 的装置键进入示教模式，确认是装置所要取得的贴片头后，再按下 HOD 的
ENTER 键。
进入示教模式时的装置为贴片头时，所选择的贴片头的真空会设置为 ON。
标准值为-40 到 -70 (kPa)。
为防止人身伤害，操作 HOD 中切勿将手伸向设备内部，脸、头也不要靠近设备
。
警告
注意
9-20
第 9 章 机器设置
9-4-2-3 基准针位置（选项）
选择菜单栏中的[设置各组]-[基准针位置]后，会显示如下图的[基准针位置]对话框。
* 当 Y 台不在传送位置时，会显示信息，提示 Y 台将移动到可传送位置。按[OK]后，Y 台开始移
动到可传送的位置。
为防止人身伤害，在 Y 台运动中，切勿将手伸向设备内部，脸、头也不要靠
近设备
。
图
9-4-13
设置基准针位置对话框
(1) 设置项目
在基准针位置对话框中设置的项目如下表。
表
9-4-7
设置项目
No. 项目 设置的内容
1 基准针(X, Y) 基准针的位置
2 附属针(X, Y) 附属针的位置
3 基准针校正角 从基准针和附属针算出的基板的倾斜（仅限自动获得）
(2) 设置方法
•
用 HOD 示教输入。
此时，不论输入光标在 X 或 Y 任何一方，都将同时取得、反映 X、Y 值。但是，输入光标在基
准针的 X、Y 上时，则反映基准针的坐标；输入光标在附属针的 X、Y 上时，则反映附属针的坐
标。
按下［F9］键，或用鼠标右键单击启动机械设置，使支撑台设置为 ON 的状态。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近
设备
。
执行示教时，显示如下询问提示。
图
9-4-14
支撑台询问对话框
要提升支撑台时，请选择[是（Y）]。
•
也可以从键盘直接输入。
注意
注意
9-21
