第 9 章 机器设置
9-4-2-4 外形基准位置

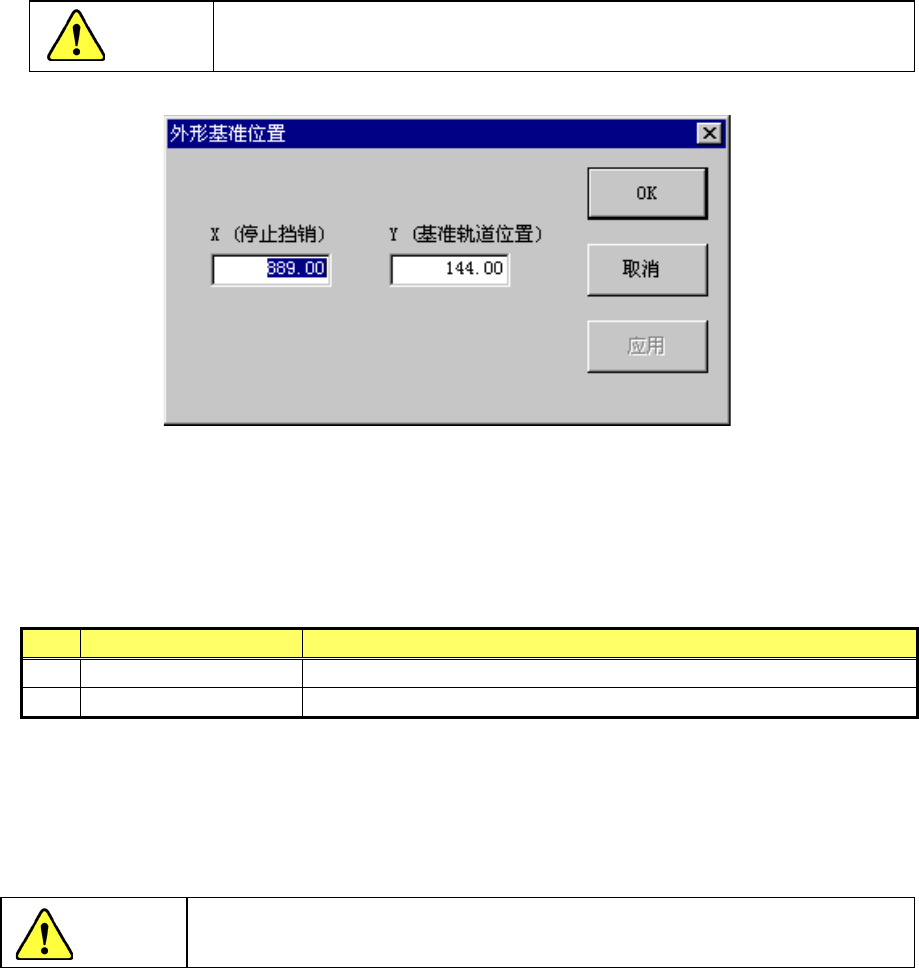

选择菜单栏上的[设置各组]-[外形基准位置]之后，显示如下的[外形基准位置]设置对话框。
* 当 Y 台不在传送位置时，会显示信息，提示要将 Y 台移动到可以传送的位置上。按[OK]后，
Y 台开始移动到可以传送的位置。
为防止人身伤害，在 Y 台运动中，切勿将手伸向设备内部，脸、头也不要靠
近设备
。
图
9-4-15
设置外形基准位置对话框
(1) 设置项目
[外形基准位置]对话框的设置项目如下表。
表
9-4-8
设置项目
No. 项目 所设置的内容
1 X 停止挡销的位置
2 Y 传送基准轨道位置
(2) 设置方法
•
用 HOD，通过示教分别输入 X、Y。
此时，如果输入光标在 X 上，则只取得、反映 X 值。
示教 Y 时，输入光标必须在 Y 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
•
也可以从键盘直接输入。
注意
注意
9-22
第 9 章 机器设置
9-4-2-5 元件废弃位置
选择菜单栏的[设置各组]-[元件废弃位置]后，显示如下图的[元件废弃位置]设置对话框。
图
9-4-16
元件废弃位置设置对话框
(1) 设置项目
在[元件废弃位置]设置对话框中的设置项目如下。
表
9-4-9
设置项目
No. 项目 设置的内容
1 芯片 (X、Y、Z) 芯片元件的废弃位置
2 8mm 专用 (Z) 8mm 带状送料器元件专用的废弃位置
(2) 设置方法
•
用 HOD 通过示教输入。此时，不论输入光标在 X 或 Y 任何一方，都将同时取得并反映 X、Y 值。
•
对 Z 进行示教时，输入光标必须在 Z 上。
•
可通过单选按钮选择要设置的废弃盒的位置，直接从键盘上分别输入 X, Y, Z 的坐标值。
•
8mm 元件专用位置的 X, Y 坐标为软件控制。
•
芯片元件的废弃盒，只可在前侧、或后侧中的一侧(仅在传送基准面和反面一侧)。因此芯片元
件的坐标仅可设置在单面。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
注意
9-23
第 9 章 机器设置
9-4-2-6 贴片头待命位置
选择菜单栏中的[设置各组]-[Head 待命位置]后，会显示下图的[Head 待命位置]对话框。
图
9-4-17
贴片头待命位置对话框
(1) 设置项目
在[贴片头待命位置]对话框中的设置项目如下表。
表
9-4-10
设置项目
No. 项目 设置的内容
1 X、Y、Z 元件保护暂停位置
(2) 设置方法
•
用 HOD 通过示教输入，此时，不论输入光标在 X 或 Y 任何一方，都将同时取得、反映 X、Y 值。
对 Z 进行示教时，输入光标必须在 Z 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设
备
。
•
也可以直接从键盘上分别输入 X、Y、Z 的坐标值。
注意
9-24
