第 9 章 机器设置 (2) 设置方法 • 用复选框选择要使用的装置、单元，进行设置。 • 未经选项设置的单元（浅色显示的单元）无法选中。 • 要把贴片头从不使用状态变为可以使用状态时，需 要先使各贴片头返回原点。若是所有贴片 头伺服关闭，请按画面的指 示，使全轴返回原点。 进行返回原点时， 设备会运转 。 为避 免受伤， 切勿把手和头等伸向设备 内部 。 • 要把贴片头从使用状态变为不使用状态时，请将该 贴片头自动上升并关闭伺服。在所…
第 9 章 机器设置
9-4-2-7 使用单元
选择菜单栏中的[设置各组]-[使用单元]后，会显示下图的[使用单元]设置对话框。

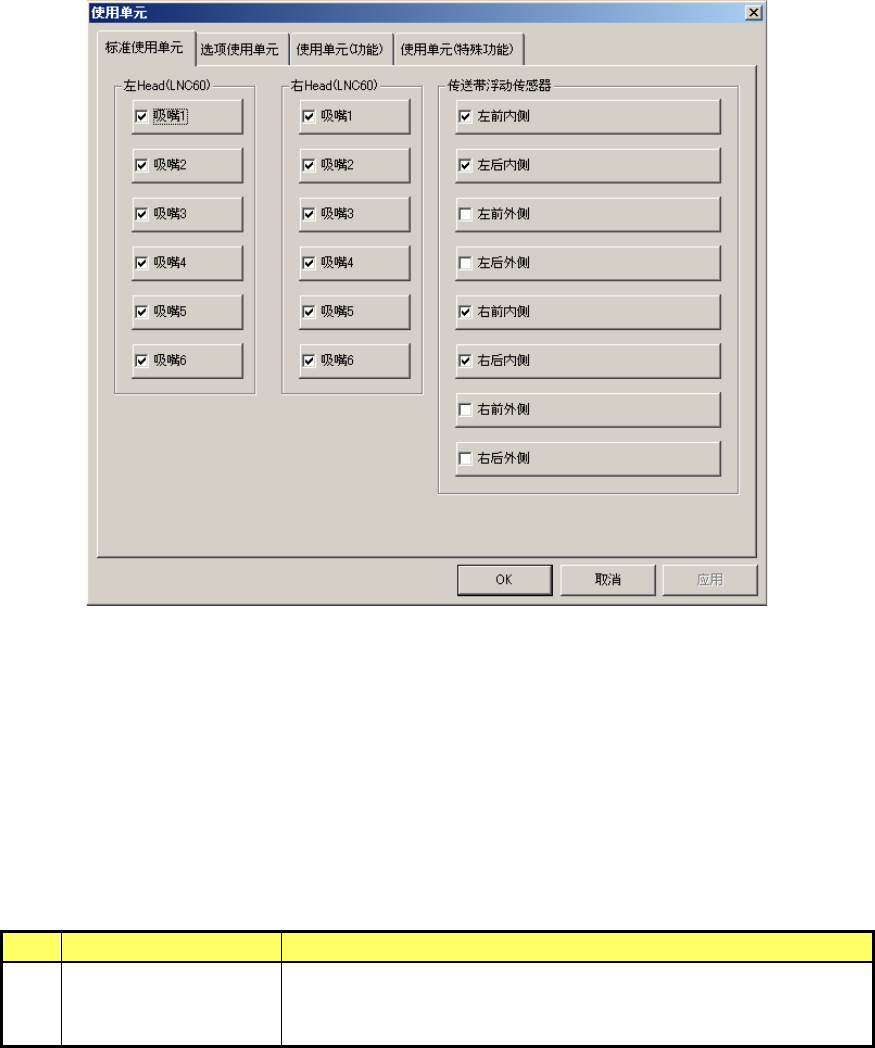

图
9-4-18
设置标准使用单元对话框
可单击各选项卡，设置[标准使用单元]、[选项使用单元]、[使用单元（功能）]、
[使用单元（特殊功能）]。
标准使用单元
(1) 设置项目
在[标准使用单元]
中的设置项目如下表
。
表
9-4-11
设置项目
No. 项目 设置的内容
1 标准使用单元 使用/不使用单元
万一单元发生故障，如果在本项目中设置为“不使用的单元”，则
可在不变更生产程序数据的情况下，执行吸取贴片。
为完成生产程序的贴片，需要上述所指定的“不使用”单元时，有关的贴装状况，请参见「表 9-4-12
设置为“不使用”时的贴装」。
9-25
第 9 章 机器设置
(2) 设置方法
•
用复选框选择要使用的装置、单元，进行设置。
•
未经选项设置的单元（浅色显示的单元）无法选中。
•
要把贴片头从不使用状态变为可以使用状态时，需要先使各贴片头返回原点。若是所有贴片
头伺服关闭，请按画面的指示，使全轴返回原点。
进行返回原点时，设备会运转。为避免受伤，切勿把手和头等伸向设备内部。
•
要把贴片头从使用状态变为不使用状态时，请将该贴片头自动上升并关闭伺服。在所有贴片
头伺服关闭的情况下，必须手动将不使用的贴片头上升到顶端的位置，进行返回原点。在这
种情况下，请按画面的指示进行操作。
(3) 生产动作
指定为“不使用”时的贴片状况如下表。
表
9-4-12
设置为“不使用”时的贴装
No. 单元 生产操作
1 左贴片头 吸嘴 1 在这些贴片头中，计划贴片的元件应有替代贴片头；没有指定
贴片头的，则会用替代贴片头进行贴片。不能贴片时，在生产
开始前检查时会发生错误而无法进行生产。出现这种情况时，
请修正生产程序。
优化时，不会向这些贴片头分配元件。
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
2 右贴片头 吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
3 传送带浮动
传感器
左前内侧 删除功能，即可执行贴片。
左前外侧
左后内侧
左后外侧
右前内侧
右前外侧
右后内侧
右后外侧
警告
9-26
第 9 章 机器设置
选项使用单元
选择[选项使用单元]选项卡后，会显示如下的设置选项使用单元对话框。
图
9-4-19
设置选项使用单元对话框
(1) 设置项目
在[选项使用单元]对话框中的设置项目如下表。
表
9-4-13
设置项目
No. 项目 设置的内容
1 选项使用单元 使用/不使用单元
万一单元发生故障，在本项目中设置为“不使用的单元”，可在不变
更生产程序数据的情况下执行吸取贴片。
为完成生产程序的贴片，需要上述所指定的“不使用”单元时，有关的贴装状况，请参见「表
9-4-14 设置为“不使用”时的贴装」。
(2) 设置方法
•
在复选框上选中需要使用的装置单元，进行设置。
•
在 MS 参数中未经选项设置的单元（浅色显示的单元）无法选中。
9-27
