第 9 章 机器设置
使用单元（功能）

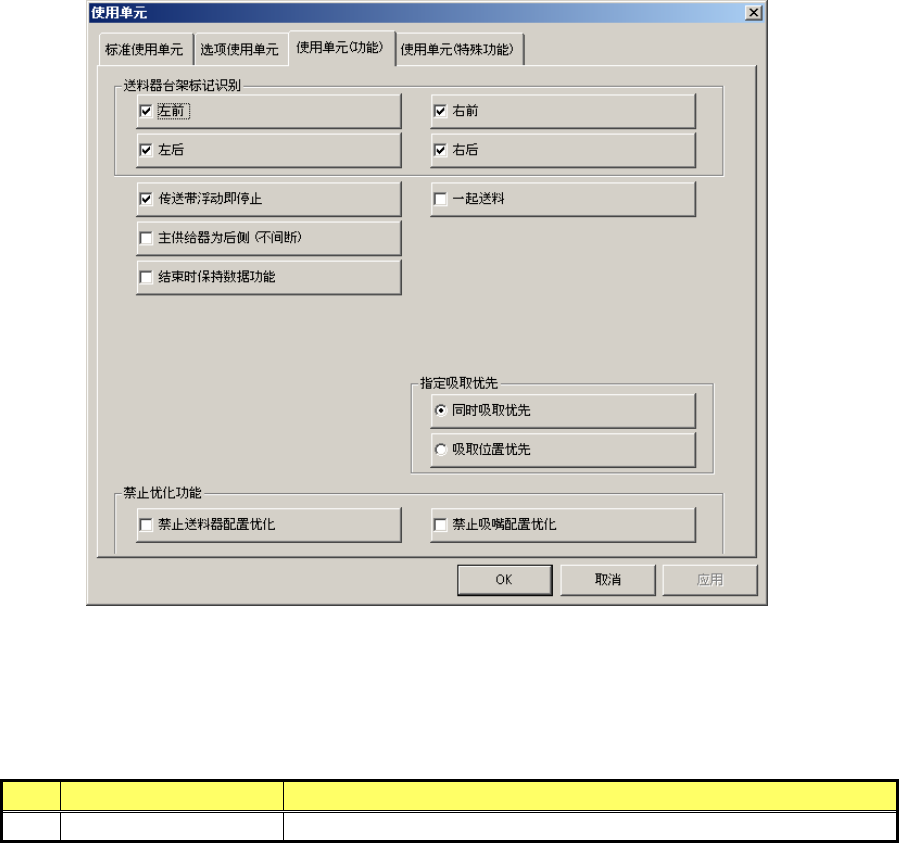

选择[使用单元（功能）]选项卡之后，会显示如下的设置[使用单元（功能）]对话框。
图
9-4-20
设置使用单元（功能）对话框
(1) 设置项目
在[使用单元（功能）]对话框中的设置项目如下表。
表
9-4-15
设置项目
No. 项目 设置的内容
1 使用单元（功能） 使用/不使用功能
为完成生产程序的贴片，需要上述指定为“不使用”的功能时，有关的贴装状况，请参见「表 9-4-16
设置为“不使用”时的贴装」。
在「禁止优化功能」组中，各选项选中时的功能限制，请见「表 9-4-16 设置为“不使用”时的
贴装」。
9-29
第 9 章 机器设置
(2) 设置方法
•
用复选框选中要使用的装置单元，进行设置。
•
在 MS 参数中未经选项设置的单元（浅色显示的单元）无法选中。
(3) 生产操作
表
9-4-16
设置为“不使用”时的贴装
No. 单元 生产操作
1 传送带浮动即停止 在 X、Y 移动中传感器检测出传送带浮动时，X、Y
的速度转入低速。
在 X、Y 的移动之前传感器检测出传送带浮动时，询问是否再试行
传感器检测。
选择「再试行」：用传感器进行再检查。
选择「取消」：终止生产。
2 送料器台架标记识别 只删除功能而可执行贴片
3 结束时保持数据功能 退出 FX-2 系统时，保存展开的生产程序信息，下次启动时复原生
产程序。
4 主供给器为后侧
（不间断运行时）
主供给器为前面（主机正面）。
・不依照 传送基准。
・优先进行「操作选项」→［使用单元］ 选项卡的交替设置。
5 一起送料 基板传送结束时使用的全部送料器元件进行一起顶推。
执行不间断运行模式时，则同时顶推单侧台架上的全部送料器。
因元件用完等原因变更送料器台架时，则只一起顶推该变更的送料
器台架的基板上尚未贴片的元件送料器。
表
9-4-17
设置禁止优化功能时的贴片
No. 单元 生产动作
1 禁止送料器配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“吸取数据”的
选项被固定为[分配自动选择]。
其它选项无法选择。
2 禁止吸嘴配置优化 执行编辑程序、优化菜单、优化后，对话框显示的“使用的吸嘴”
选项被固定为[使用固定吸嘴]。
其它选项无法选择。
表
9-4-18
同时吸取/吸取位置优先模式的说明
No. 单元 生产动作
1 同时吸取优先
执行标准生产操作，在一定的可同时吸取的范围内进行生产操作。
2 吸取位置优先 根据元件尺寸可同时吸取的范围发生变化。对于极小元件，可同
时吸取的范围缩小，在靠近吸取数据的吸取坐标位置进行吸取。
吸嘴吸取位置在模部外时，会发生吸取偏差错误。因此，可防止
贴片时的相邻元件和吸嘴接触。
9-30
第 9 章 机器设置
使用单元（特殊功能）

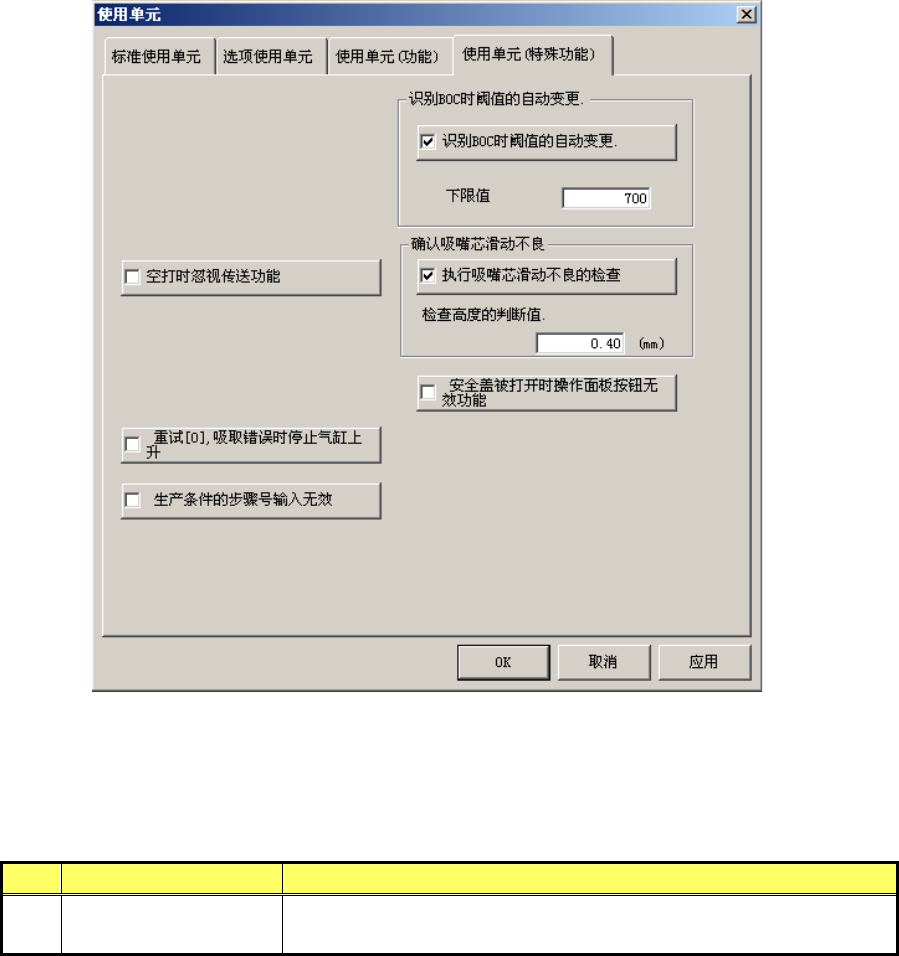

选择[使用单元（特殊功能）]选项卡后，显示如下设置对话框。
图
9-4-21
使用单元（特殊功能）设置对话框
（1）设置项目
在[使用单元（特殊功能）]对话框中的设置项目如下表所示。
表
9-4-19
设置项目
No. 项目 设置内容
1 使用单元(特殊功能) 功能使用/不使用
万一发生功能故障，已在本项目中设置为“不使用”时可避免故障。
（2）设置方法
请用复选框选中设置要使用的功能。
不能选中在 MS 参数中未设置的单元（灰色显示的单元）。
