9-4-2-9 基板传送
选择菜单栏的[设置各组]-[基板传送]后，显示如下图的设置[基板传送]对话框。

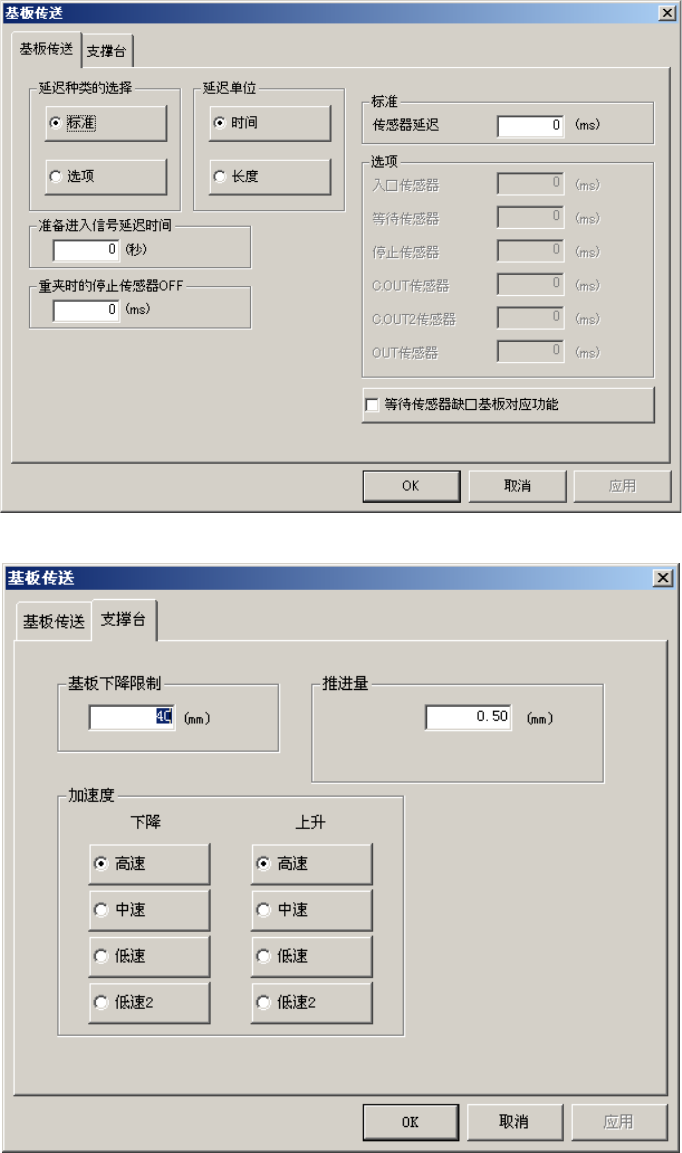

选择[基板传送]选项卡后，显示图 9-4-22 设置基板传送对话框。另外，选择支撑台选项卡后，
会显示图 9-4-23 设置支撑台对话框。
图
9-4-23
设置基板传送对话框
图
9-4-24
设置支撑台对话框
9-34
第 9 章 机器设置
基板传送及支撑台选项卡的设置内容，如下表所示。
表
9-4-22
基板传送、支撑台选项卡的设置内容
No.
项目
设置的内容
1
延迟种类的选择
各种传送传感器的延时：是设置相同值，还是分别设置。
・ 标准： 各个传感器设置同一延时。
・ 选项： 可以对各个传感器进行不同的延时设置。
选择“标准”时，[标准]的传感器延时有效。
选择“选项”时，[选项]的各传感器设置有效。
2 延迟单位
在时间（ms：1/1000 秒）和长度（mm）中选择基板传送传感器
延时的设置值单位。
3 传感器延迟
在“延时种类选择”中选择“标准”，设
置延时时间或长度。
可以在 0～2500
(ms)、0～
1000 (mm
)
范围内设置。
* 对 30mm 的缺口、
设置为约 60ms。
4 选项
在“延迟种类选择”中选择“选项”，分
别设置入口传感器、等待传感器、停止
传感器、
C.OUT 传感器、C.OUT2
传感器、
OUT 传感器的延时时间或长度。
5
准备进入（Ready
IN）信号延迟时间
当从后续工序输入的接收基板传出信号 Ready In 信号 ON
时，
基板不停止，向后续工序传送。在此设置延迟时间后，当 OUT
传感器检测到基板时便会出现暂停，在经过设置的时间之后，
Ready IN 信号变为 ON 状态时，再转动马达搬出基板。此项设
置对传送速度有差别的机器之间传送基板时有效。延迟时间
从 OUT 传感器 ON 起计时。
6
重夹时的停止传感
器 OFF
设置因送料器浮动等生产异常结束后进行再生产时不去除基
板而再夹紧（翻转后的夹紧）时的延时。
可以在 0～5000 (ms)、0～200(mm) 范围内进行设置。
7
等待传感器缺口基
板对应功能
设置等待传感器对应有缺口基板的功能有效、或无效。
8
基板下降限制
是[基板数据]的“背面高度”的初始值。可以在 5～40mm 范
围内设置（单位为 mm 固定）。
9 加速度
上升
支撑台上升/
下降时的加速度，从“高速”、“中速”、“低速”、
“低速 2”4 个阶段中选择。（默认值是“高速”）
由于锡膏的粘着力下降等原因，造成元件易松动时，请选择
“中速”、“低速”或“低速 2”。
下降
10 推进量
输入支撑台上升时的偏移值
（0～0.5mm）。
按所设置的值，支撑销向上挤压基板。
（默认值：0.5mm）
9-35
第 9 章 机器设置
9-4-2-10 信号灯
选择菜单栏的[设置各组]-[信号灯]后，显示如下的信号灯设置对话框。
图
9-4-25
信号灯设置对话框
(1) 设置项目
在[信号灯]设置对话框中的设置内容如下表。
表
9-4-23
设置项目
No. 项目 设置的内容
1 系统设置、用户设置
* 系统设置
： 使用机器固定的设置。可浏览系统初始值的设置
模式。
(不能变更设置)
* 用户设置
： 可变更信号灯模式。
2 信号灯状态
(红、黄、绿)
设置各操作状态下的信号灯点亮状态。
3 信号灯状态
(警报器)
设置各操作状态下的警报器打开/关闭 。
4 系统默认值 使用户设置的内容和系统设置相同。
(2) 设置方法
① 信号灯红、黄、绿
用单选按钮设置熄灯、点亮、闪烁。
② 警报器
用单选按钮设置打开/关闭。
③ 系统设置、用户设置
用单选按钮设置所使用的数据。
系统设置只能参见系统初始值的设置模式（无法变更设置）。
