9-4-2-10 信号灯
选择菜单栏的[设置各组]-[信号灯]后，显示如下的信号灯设置对话框。
图
9-4-25

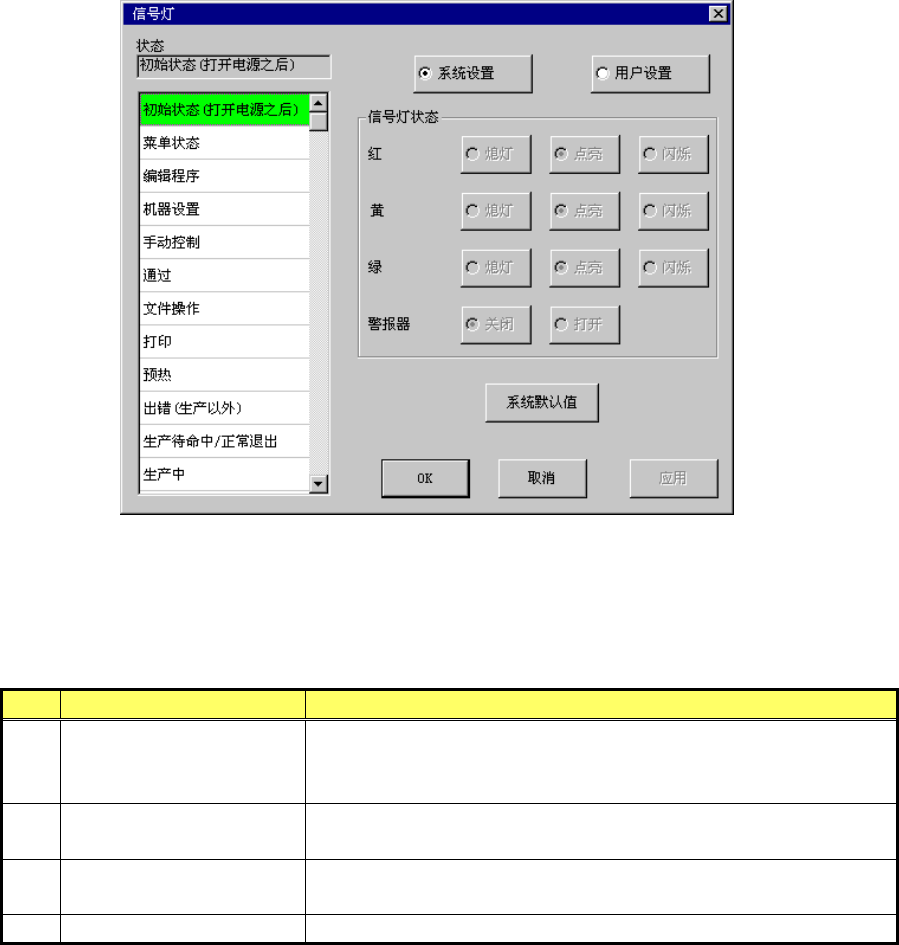

信号灯设置对话框
(1) 设置项目
在[信号灯]设置对话框中的设置内容如下表。
表
9-4-23
设置项目
No. 项目 设置的内容
1 系统设置、用户设置
* 系统设置
： 使用机器固定的设置。可浏览系统初始值的设置
模式。
(不能变更设置)
* 用户设置
： 可变更信号灯模式。
2 信号灯状态
(红、黄、绿)
设置各操作状态下的信号灯点亮状态。
3 信号灯状态
(警报器)
设置各操作状态下的警报器打开/关闭 。
4 系统默认值 使用户设置的内容和系统设置相同。
(2) 设置方法
① 信号灯红、黄、绿
用单选按钮设置熄灯、点亮、闪烁。
② 警报器
用单选按钮设置打开/关闭。
③ 系统设置、用户设置
用单选按钮设置所使用的数据。
系统设置只能参见系统初始值的设置模式（无法变更设置）。
9-36
第 9 章 机器设置
(3) 初始值
表
9-4-24

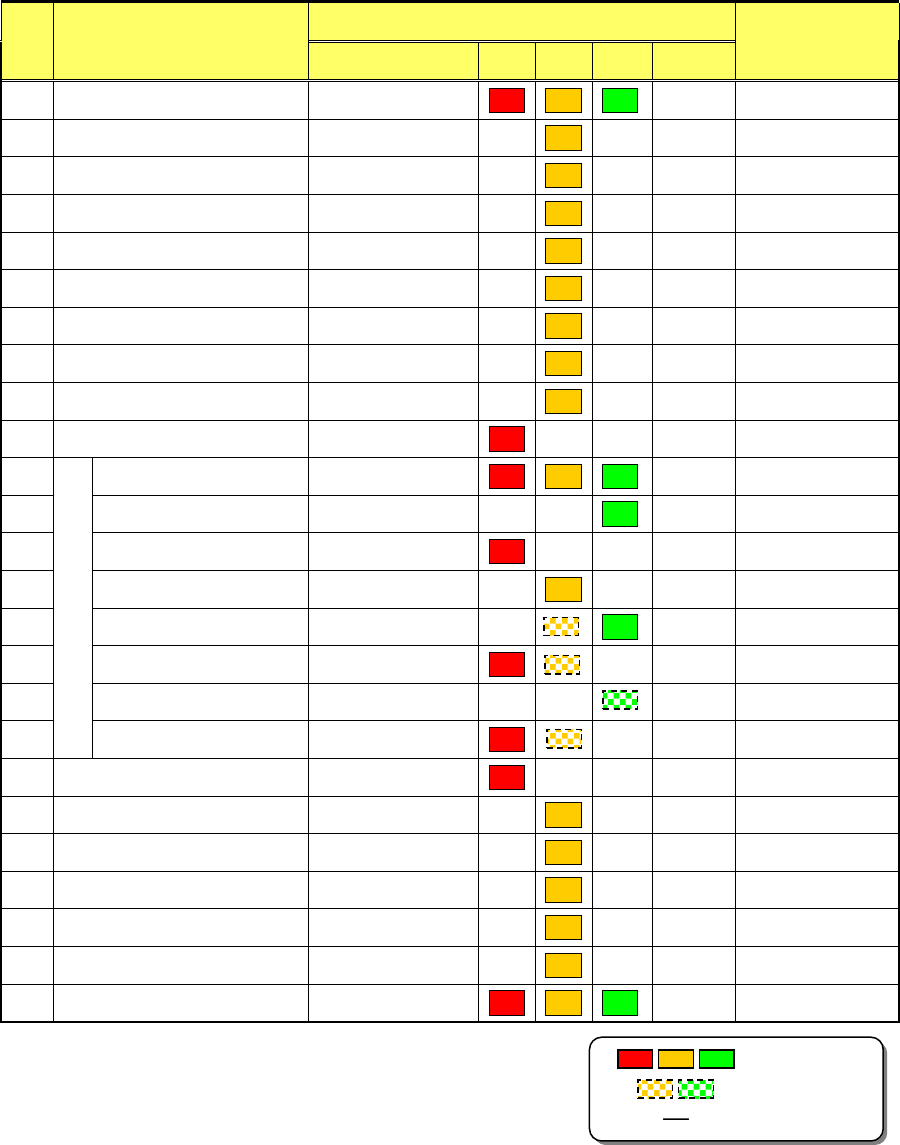

初始值
No.
状 态
信号灯模式
备 注
亮灯状况 红 黄 绿 警报器
1 初始状态（打开电源之后） 三个颜色的灯全亮 ____
____ ____ OFF
2 菜单状态 黄灯亮 ― ____ ― OFF
3 编辑程序 黄灯亮 ― ____ ― OFF
4 机器设置 黄灯亮 ― ____ ― OFF
5 手动控制 黄灯亮 ― ____ ― OFF
6 空运行模式 黄灯亮 ― ____ ― OFF
7 文件操作 黄灯亮 ― ____ ― OFF
8 打印 黄灯亮 ― ____ ― OFF
9 预热 黄灯亮 ― ____ ― OFF
10 出错(生产以外) 红灯亮 ____
― ― OFF
11
生
产
生产待命中／正常退出 三个颜色的灯全亮
____
____ ____ OFF
12 正在进行生产 绿灯亮 ― ― ____ OFF
13 错误停止中 红灯亮 ____
― ― OFF
14 暂停中 黄灯亮 ― ____ ― OFF
15 无元件 执行中 黄灯闪烁＋绿灯亮 ― ____ OFF
16 无元件 停止中 红灯亮＋黄灯闪烁 ____
― OFF
17 等待基板传送中 绿灯闪烁 ― ― OFF
18 无元件 错误中 红灯亮＋黄灯闪烁 ____
― OFF
19 紧急停止中 红灯亮 ____
― ― OFF
20 返回原点中 黄灯亮 ― ____ ― OFF
21 自检 黄灯亮 ― ____ ― OFF
22 故障解析 黄灯亮 ― ____ ― OFF
23 自我校准 黄灯亮 ― ____ ― OFF
24 设置变更中 黄灯亮 ― ____ ― OFF
25 其它 三个颜色灯全亮 ____
____ ____ OFF
•
初始状态是指接通电源到可以操作为止的状态。
•
菜单状态是初始状态之后的初始画面。
(4) 信号灯警报器
当进入表 9-4-24 初始值的各种状态、警报器设置为“打开”时，会发出警报鸣声。
警报鸣声的消除方法：请按下前面板（操作板）上的任意一个开关，例如<START>或<STOP>开关。
为停止警报鸣声按下的开关，只起停止警报鸣声的作用，不执行开关的原本功能。
：熄灯
：点亮
：闪烁
9-37
第 9 章 机器设置
9-4-2-11 坏板标记读入器
选择菜单栏中的[设置各组]-[坏板标记读入器]后，便会显示出以下的坏板标记读入器对话框。
选择坏板标记检查单元，是使用摄像机、还是使用坏板标记读入器。无论选择哪种，坏板标记的
颜色与基板的颜色难以区别时，需要进行取得阈值和传感器敏感度的设置。
图
9-4-26

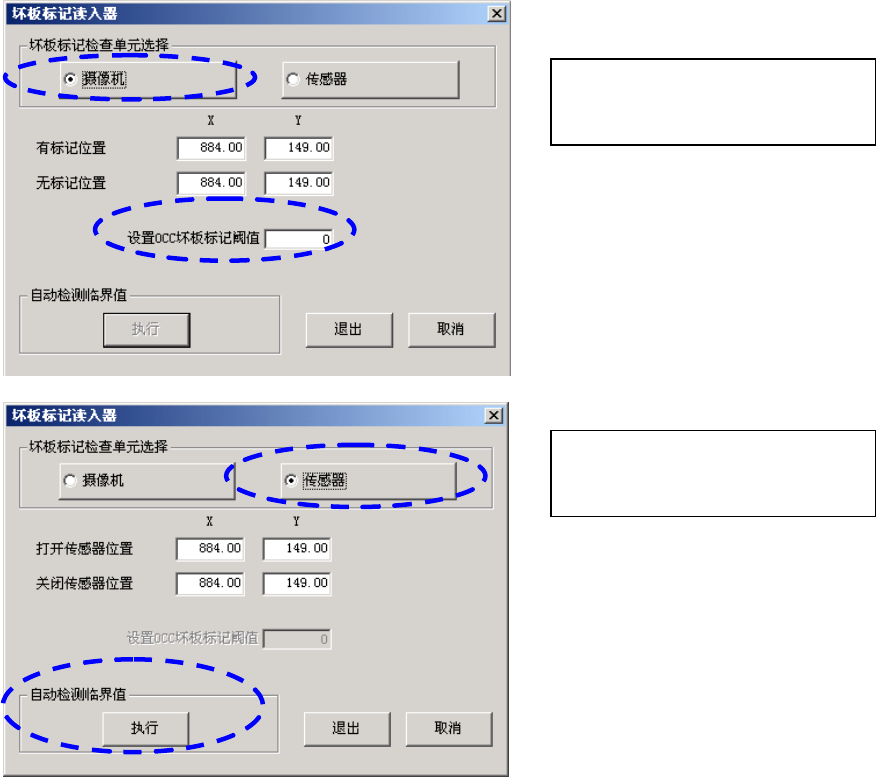

坏板标记读入器对话框
