9-4-2-11 坏板标记读入器
选择菜单栏中的[设置各组]-[坏板标记读入器]后，便会显示出以下的坏板标记读入器对话框。
选择坏板标记检查单元，是使用摄像机、还是使用坏板标记读入器。无论选择哪种，坏板标记的
颜色与基板的颜色难以区别时，需要进行取得阈值和传感器敏感度的设置。
图
9-4-26
坏板标记读入器对话框
选择 [摄像机]时的状态
[设置 OCC 坏板标记阈值]为有效
选择了[传感器]时的状态
[自动检测临界值]为有效
9-38
第 9 章 机器设置
(1) 设置项目
在[坏板标记读入器]设置对话框中的设置项目如下。
表
9-4-25
设置项目（摄像机时）
No. 项目 设置的内容
1 有标记位置 坏板标记的中心位置的 X 坐标、Y 坐标
2 无标记位置 无坏板标记的位置（基板上面）
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
表
9-4-26
设置项目（传感器时）
No. 项目 设置的内容
1 打开传感器位置 传感器打开位置
2 关闭传感器位置 传感器关闭位置
3 自动检测临界值 传感器检测级别阈值
(2) 设置方法
① 选择[摄像机]时
使用 HOD，通过摄像机示教输入，或直接从键盘分别输入。
不论输入光标在 X 或 Y 任何一方，都可同时取得并反映 X、Y 值。
把焦点对准 OCC 坏板标记阈值设置，用 HOD 的 CAMERA 键进行示教。
② 选择[传感器]时
使用 HOD，通过摄像机示教输入，或直接从键盘分别输入。
不论输入焦点在 X 或 Y 任何一方，都可同时取得并反映 X、Y 值。
输入 XY 位置后自动进行临界值示教。
执行操作
① 选择[摄像机]时的 OCC 坏板标记阈值设置的操作
把焦点放在设置 OCC 坏板标记阈值编辑框上，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，进行检测框（左上、右下）的设置。
用 HOD 的方向键变更检测框的尺寸，按 ENTER 确定。

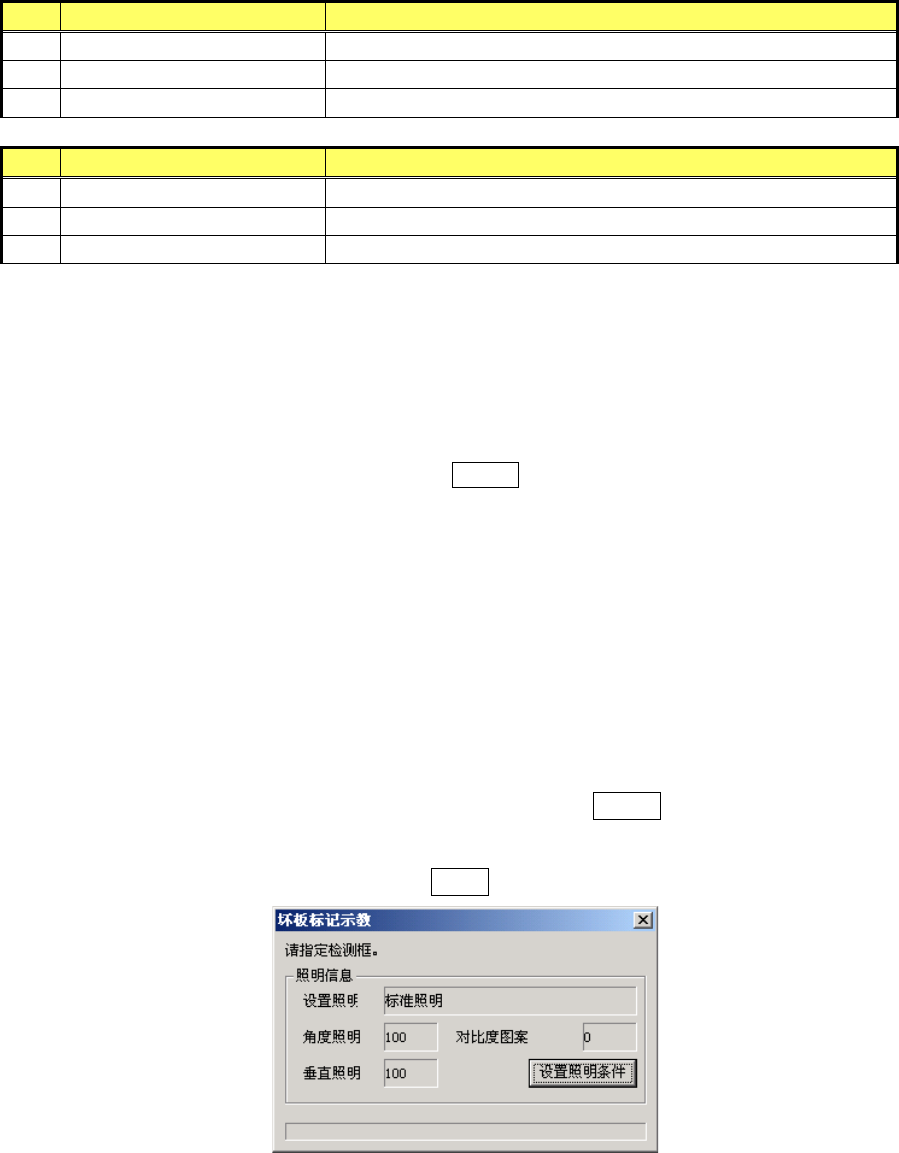

图
9-4-27
OCC 坏板标记识别示教（检测框）画面
9-39
第 9 章 机器设置

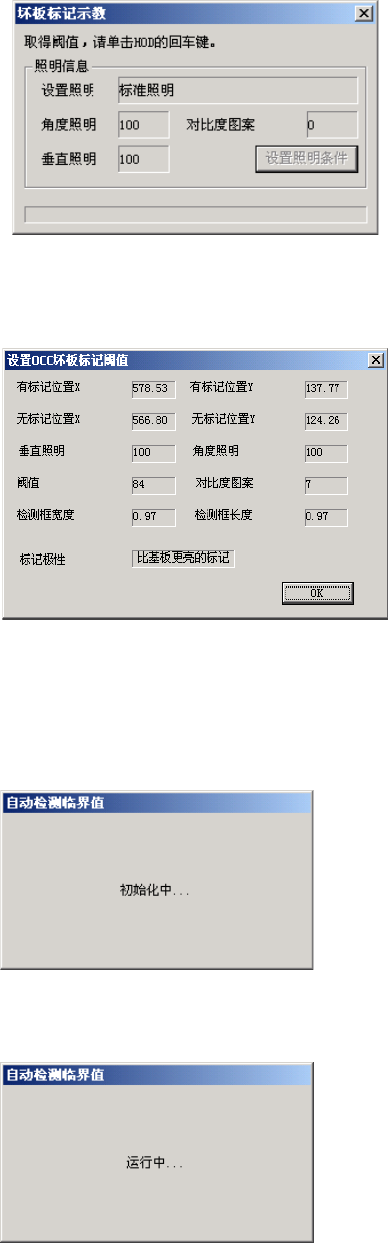

确定检测框后，进行阈值的测量操作。对有标记位置和无标记位置进行交互识别操作。
图
9-4-28
OCC 坏板标记识别示教（取得阈值）画面
测量后取得了阈值时，显示结果。
图
9-4-29
OCC 坏板标记识别示教结果画面
② 选择[传感器]、临界值自动示教（自动检测临界值）时
选择[执行]后，显示坏板标记读入器的“初始化”对话框，初始化坏板标记读入器。
图
9-4-30
选择[传感器]时的临界值自动示教画面
之后显示坏板标记读入器的“执行中...”对话框，自动执行示教。
图
9-4-31
选择[传感器]时的临界值自动示教执行中画面
