第 9 章 机器设置 9- 4-2 - 13 设置校准块标记脏污检查 从菜单栏中选择 [ 设置各组 ]- [ 校准块脏污检查 ] 后，显示如下画面。 通过返回原点操作，进行校 准块的第 1 标记图像识别，校正 XY 坐标系的原点。 在第 1 标记上若有落下的元件和脏物等，会遮蔽部分标 记，识别结果使 XY 坐标系产生偏移，为防止 出现此类异常情况，可使用 “校准块标记脏污检查功能” 。 设置校准块标记检查级别： 半径、面积。 图 9- …
第 9 章 机器设置
③ 摄像机移动到第 1 标记显示标记图像后，会出现如下对话框。在图 9-4-32 询问保存对
话框中，按[是]后返回原点把识别标记的各偏移值保存下来。
图
9-4-33
保存询问画面
④ 识别值保存结束后，按[OK]退出。
③
9-42
第 9 章 机器设置
9-4-2-13 设置校准块标记脏污检查
从菜单栏中选择[设置各组]-[校准块脏污检查]后，显示如下画面。
通过返回原点操作，进行校准块的第 1 标记图像识别，校正 XY 坐标系的原点。
在第 1 标记上若有落下的元件和脏物等，会遮蔽部分标记，识别结果使 XY 坐标系产生偏移，为防止
出现此类异常情况，可使用“校准块标记脏污检查功能”。
设置校准块标记检查级别：半径、面积。
图
9-4-34
校准块脏污检查对话框
（1）设置项目
表
9-4-28
设定项目
（2） 设置方法
用按钮选择是否进行校准块脏污检查。
在[半径]、[面积]框中输入检测级别 0～100（%）。
按[OK]确定设置值。
No. 设置项目 设置内容
1 检查标准块标记脏污
设置生产开始前，返回原点时，是否进行校准块脏污检查。
2 半径 设置脏污检查级别 （半径）。
3 面积 设置脏污检查级别 （面积）。
9-43
第 9 章 机器设置

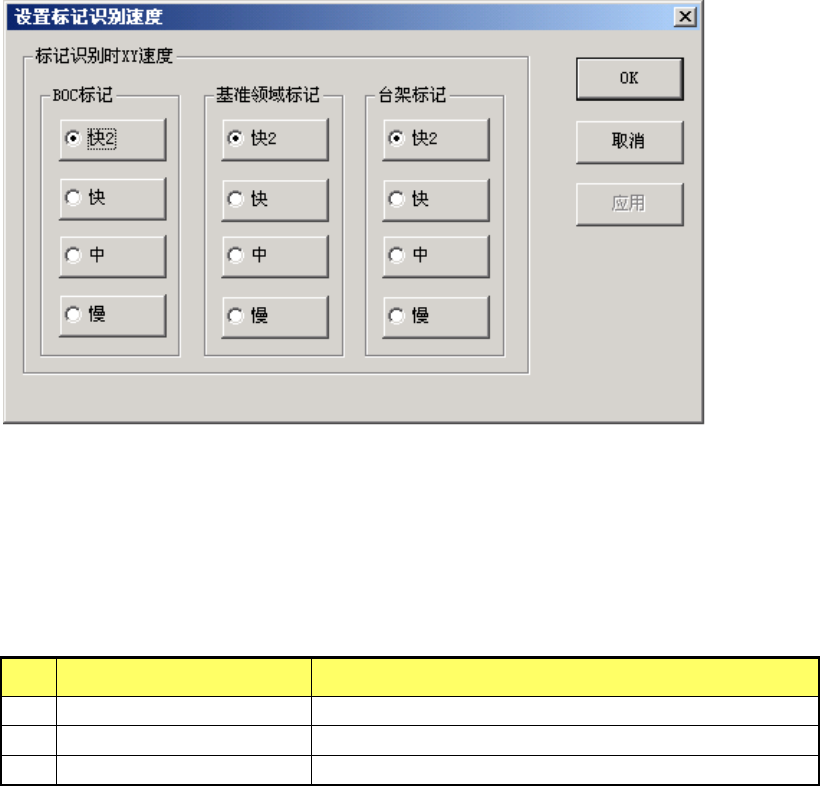

9-4-2-14 设置标记识别速度
设置生产时的标记识别动作中的轴速度的变更。设置在 BOC 标记、基准领域标记、台架标记的各
识别动作中的 XY 轴速度。
图
9-4-35
标记识别速度设置值列表
（1）设置内容
设置在 BOC 标记、基准领域标记、台架标记的各识别动作中的 XY 轴速度。
表
9-4-29
设定项目
（2）设置方法
设置[BOC 标记]、[基准领域标记]、[台架标记]的各识别移动的 XY 速度。
用单选按钮从[快 2]、[快]、[中]、[慢]中选择。
按[应用]按钮或[OK]按钮确认。
No. 设置项目 设置内容
1 BOC 标记 选择生产时 BOC 标记识别 XY 速度。
2 基准领域标记 选择生产时基准领域标记识别 XY 速度。
3 台架标记 选择生产时台架标记识别 XY 速度。
9-44
