第 9 章 机器设置
9-4-2-15 检查激光面接触

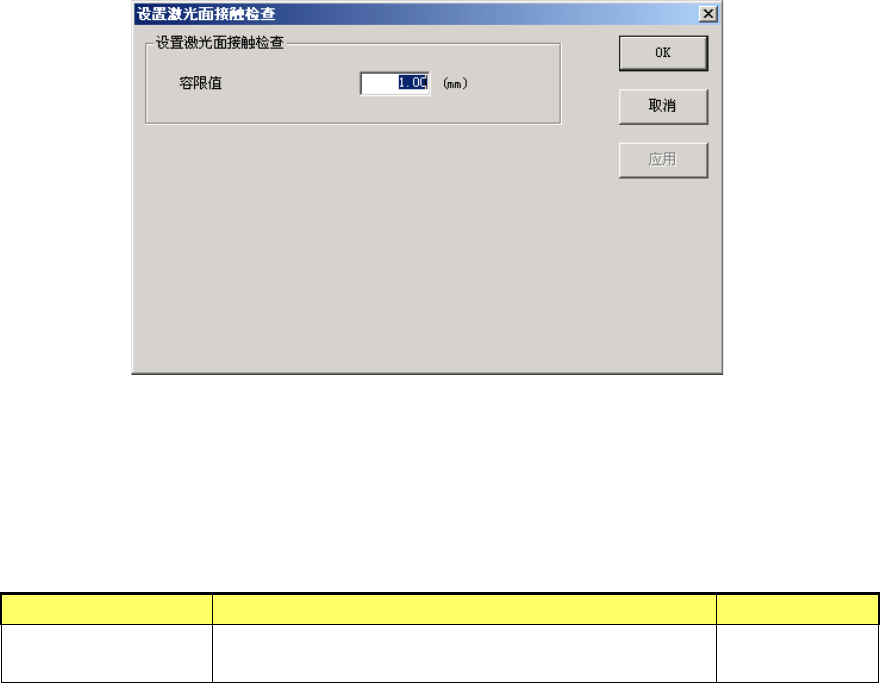

选择检查激光面接触后，会显示如下设置激光面接触检查对话框。
图
9-4-36
检查激光面接触对话框
●设置激光面接触检查（505～508 吸嘴）
本项功能是为防止元件与激光（MNLA）玻璃表面接触，在吸取后的激光定心进行旋转·测量之
前，检查是否与激光面接触。
为检查激光面接触，可设置容限值。
表
9-4-30
设定项目
项目 详细内容 输入范围
容限值 在检查激光面接触时，设置元件与玻璃表面的容限值。
(默认值 = 1.00mm)
0.10～5.00mm
9-45
第 9 章 机器设置
关于间距
在检查激光面接触时，以元件的吸取点到元件边的长度为 X,Y，按下列条件式计算，预测是否
接触。
条件式为：
√
X
2
+ Y
2
＋容限值＜激光 GAP／2
不能满足上述条件式时，可判断为接触到激光面，使生产停止。
根据这个条件式，X
2
+
Y
2
的平方根为元件旋转半径（L）。激 光 GAP，MNLA 为 34mm，FMLA 为 57mm。
〔容限值〕设置的值，在判定激光面接触时，为考虑到中心的偏移，将加算到元件旋转半径（L）值 里 。
各个项目的关系示图如下。
图
9-4-37
激光 GAP 和容限值
吸嘴
Center
Width
X
Center
Width
Y
レーザ面
レーザ面
　LaserGap
ノズル
ノズル
部品
部品
ノズル
L
Y
X
マージン
激光面
激光面
元件
元件
容限值
吸嘴
吸嘴
吸嘴
9-46
第 9 章 机器设置
9-4-2-16 基板 2 次元代码位置设定
对 IS 关联功能(随需应变)中使用的基板 2 次元代码位置进行设定。
选择基板 2 次元代码位置设定，即显示下图的基板 2 次元代码位置设定对话框。
图
9-4-38
基板
2
次元代码位置设定对话框
选择「传送控制」，即显示以下画面。执行「基板搬进」，传入要生产的基板，将相机移动到基板代
码的位置。
图
9-4-39
传送控制对话框
(
基板搬进
)
9-47
