第 9 章 机器设置
关于间距
在检查激光面接触时，以元件的吸取点到元件边的长度为 X,Y，按下列条件式计算，预测是否
接触。
条件式为：
√
X
2
+ Y
2
＋容限值＜激光 GAP／2
不能满足上述条件式时，可判断为接触到激光面，使生产停止。
根据这个条件式，X
2
+
Y
2
的平方根为元件旋转半径（L）。激 光 GAP，MNLA 为 34mm，FMLA 为 57mm。
〔容限值〕设置的值，在判定激光面接触时，为考虑到中心的偏移，将加算到元件旋转半径（L）值 里 。

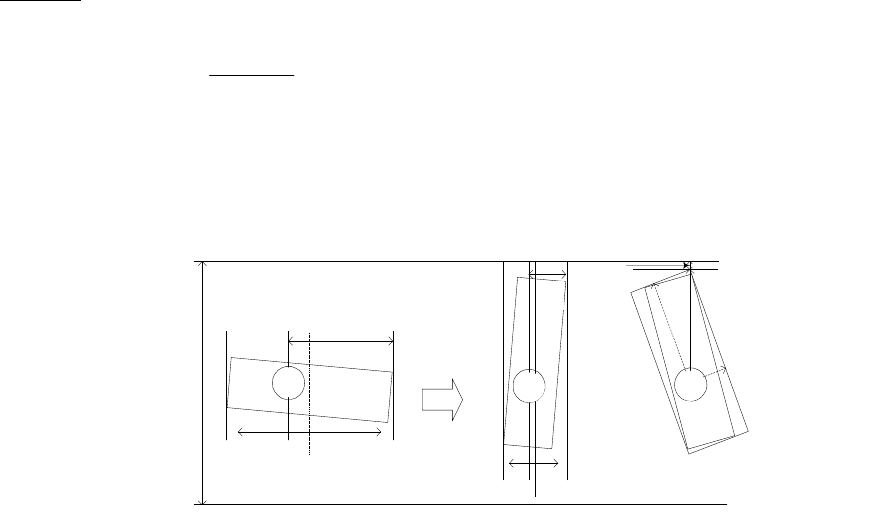

各个项目的关系示图如下。
图
9-4-37
激光 GAP 和容限值
吸嘴
Center
Width
X
Center
Width
Y
レーザ面
レーザ面
LaserGap
ノズル
ノズル
部品
部品
ノズル
L
Y
X
マージン
激光面
激光面
元件
元件
容限值
吸嘴
吸嘴
吸嘴
9-46
第 9 章 机器设置
9-4-2-16 基板 2 次元代码位置设定
对 IS 关联功能(随需应变)中使用的基板 2 次元代码位置进行设定。

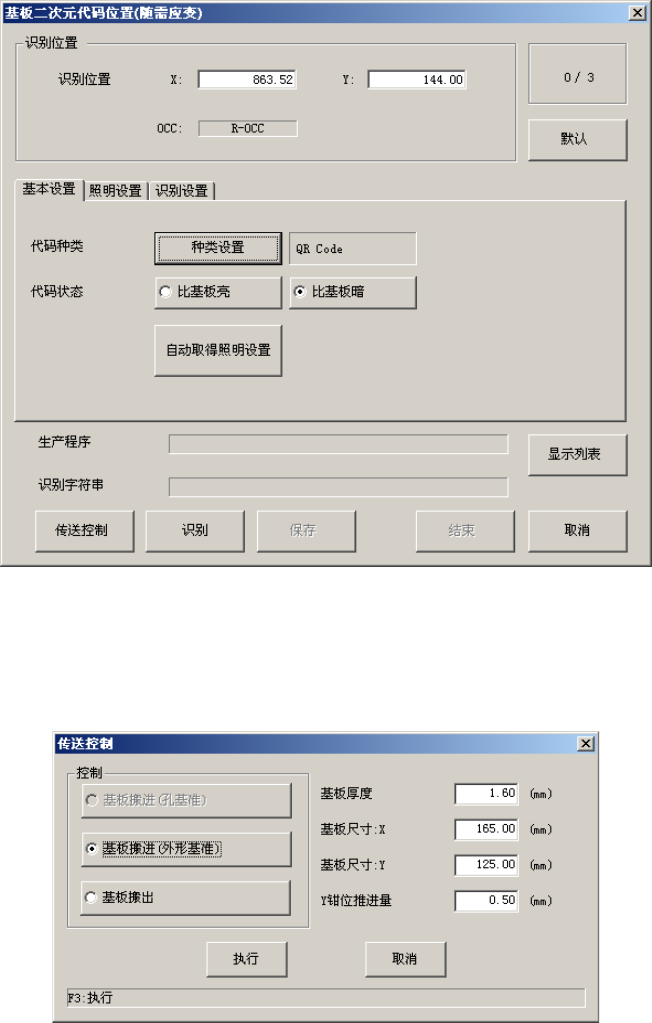

选择基板 2 次元代码位置设定，即显示下图的基板 2 次元代码位置设定对话框。
图
9-4-38
基板
2
次元代码位置设定对话框
选择「传送控制」，即显示以下画面。执行「基板搬进」，传入要生产的基板，将相机移动到基板代
码的位置。
图
9-4-39
传送控制对话框
(
基板搬进
)
9-47
第 9 章 机器设置
在基板 2 次元代码位置设定对话框中选择「识别」。 识别的基板代码如果在程序下载中已被关联，
则在文本框中会显示所关联的生产程序名。

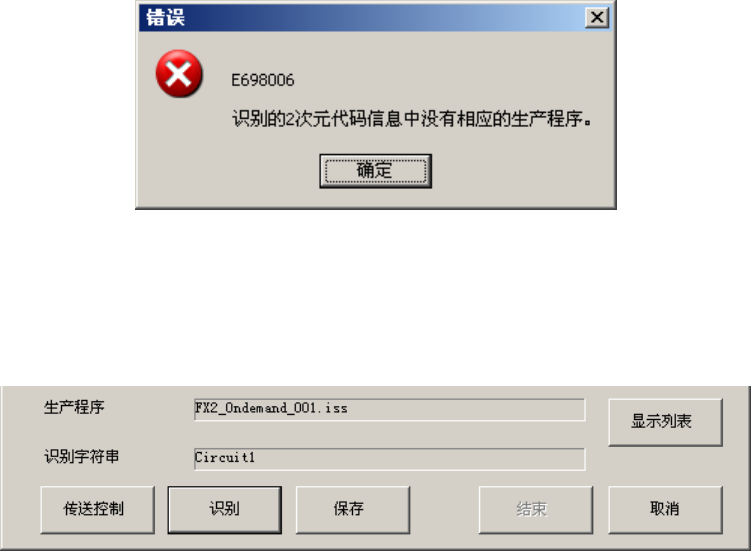

如果读入了未关联的条形码，则显示以下提示信息。
图
9-4-40
关联错误
选择「保存」，保存关联的信息。保存的信息可在列表中确认。
保存后，请搬出基板。
图
9-4-41
基板
2
次元代码位置设定
(
随需应变
)-
保存按钮
