第 9 章 机器设置

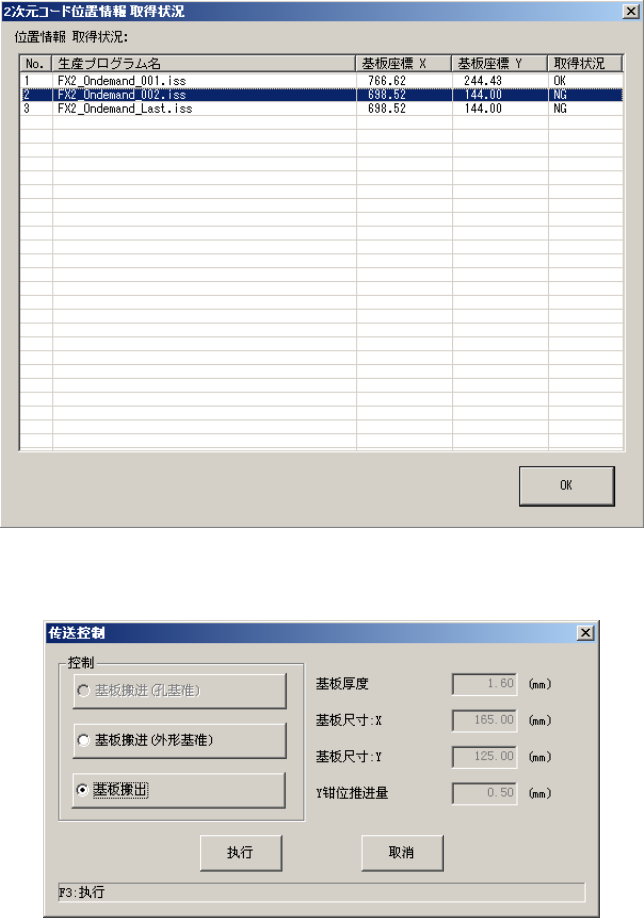

图
9-4-42 2
次元代码位置信息取得状况列表
图
9-4-43
传送控制对话框
(
基板搬出
)
基板搬出完成后，会自动变为等待基板搬进的状态。
要对下一个基板 2 次元代码位置进行设定时，请搬进要生产的基板，将相机移动到基板代码的位置
识别后，反复进行代码位置设定。
要完成基板 2 次元代码位置设定时，请按「取消」按钮结束传送控制。
完成全部示教后，请在基板 2 次元代码位置设定对话框中按下结束按钮。
9-49
第 9 章 机器设置
9-4-3 显示

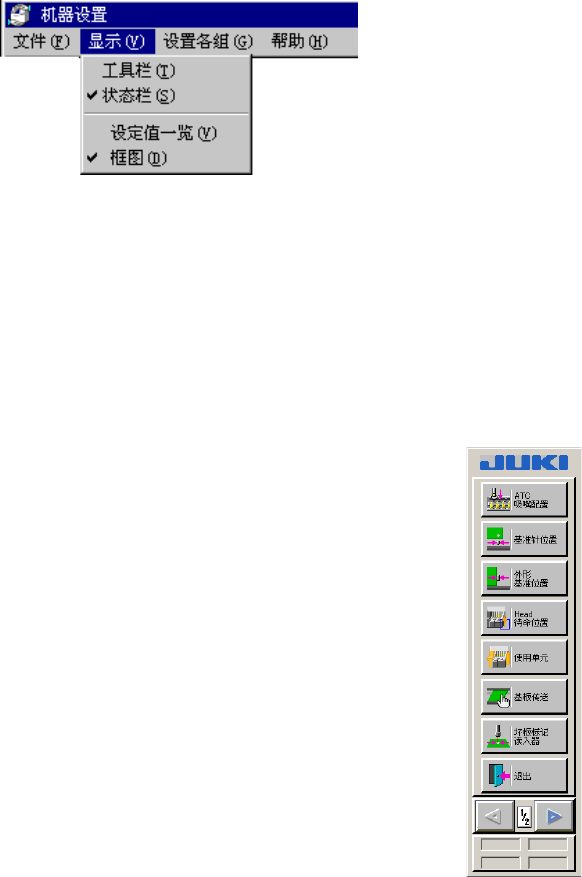

在菜单栏中选择[显示]之后，会显示如下图所示的命令：
图
9-4-44
显示菜单
可以选择显示/不显示工具栏、状况栏。
也可切换显示设置值一览和状态图。
详细情况请参见[9-2 初始画面]。
9-5 命令按钮
按下画面左侧的命令按钮，可以调出机器设置的各个菜单项目。
命令按钮中注册的项目，可根据用户自定义执行。
可以注册的项目是[设置各组]和[显示]的全部菜单项目，以及
[文件]菜单里的[注册吸嘴一览]和[读吸嘴数据]。
[退出]对应于[退出应用程序]，[显示切换]为切换设置值一览
显示和状态图显示。
若从菜单或命令按钮打开对话框，则在对话框显示期间，命令
按钮不起作用。
图
9-5-1
命令按钮
9-50
第 10 章 手动控制
10
手动控制
10-1 功能概要
手动控制是通过操作画面上的对话框，运行各单元，或进行确认的功能。
手动控制的各功能列表如下。
表
10-1
功能一览
No.
功能 (菜单) 内容
1
文件 退出 退出手动控制
2
显示
状态栏 切换状态栏的显示/不显示
3
设定值一览 显示设定值一览(以前的初始画面)
4
框图 用图表显示结构图
5
控
制
贴片头
（Head）
贴片头控制
各贴片头基准的 X、Y 轴移动控制、坐标显示
各贴片头的 Z、θ轴移动控制、坐标显示
各贴片头的真空控制、吹气控制、压力值显示
6 贴片头设备控制
各贴片头设备（OCC、坏板标记读入器、HMS）基准
的 X、Y 轴移动控制、坐标显示
各贴片头设备控制、传感器状态显示
7 激光控制
各贴片头的真空控制、真空打开/关闭显示
各贴片头的 Z 轴移动控制、坐标显示算法切换
测量、结果显示、图像显示、
边界确认、边界确认显示
8
传送
个别控制
停止挡销控制、Y 钳位控制、支撑台控制、
Ready out 控制、Board available out 控制、
传送马达控制、基板察觉挡销控制、
传送系统各传感器以及信号的状态显示
9 自动控制
自动传送动作控制、传送系统各传感器以及信号的
状态显示
10 自动调整基板宽度控制
自动调整基板宽度控制、基板传送宽度显示、传送
系统各传感器状态显示
11 Y 台控制
Y 台返回原点、移动到任意位置、坐标显示
12 供应设备 顶针控制 送料器顶针控制、FPI 控制
13
其它
ATC 控制
ATC 滑动板控制、传感器的状态显示、
吸嘴吸取控制
14 信号灯控制 信号灯控制、警报器控制、状态显示
15
校准台控制
LED 控制、真空控制、状态显示
16
其它传感器
温度传感器等的状态显示
17
驱动器状况
X, Y, Z, θ轴驱动器的状态显示
18
伺服状态
伺服状态的图表显示
19
帮助
10-1
