第 10 章 手动控制
10
手动控制
10-1 功能概要
手动控制是通过操作画面上的对话框，运行各单元，或进行确认的功能。
手动控制的各功能列表如下。
表
10-1
功能一览
No.
功能 (菜单) 内容
1
文件 退出 退出手动控制
2
显示
状态栏 切换状态栏的显示/不显示
3
设定值一览 显示设定值一览(以前的初始画面)
4
框图 用图表显示结构图
5
控
制
贴片头
（Head）
贴片头控制
各贴片头基准的 X、Y 轴移动控制、坐标显示
各贴片头的 Z、θ轴移动控制、坐标显示
各贴片头的真空控制、吹气控制、压力值显示
6 贴片头设备控制
各贴片头设备（OCC、坏板标记读入器、HMS）基准
的 X、Y 轴移动控制、坐标显示
各贴片头设备控制、传感器状态显示
7 激光控制
各贴片头的真空控制、真空打开/关闭显示
各贴片头的 Z 轴移动控制、坐标显示算法切换
测量、结果显示、图像显示、
边界确认、边界确认显示
8
传送
个别控制
停止挡销控制、Y 钳位控制、支撑台控制、
Ready out 控制、Board available out 控制、
传送马达控制、基板察觉挡销控制、
传送系统各传感器以及信号的状态显示
9 自动控制
自动传送动作控制、传送系统各传感器以及信号的
状态显示
10 自动调整基板宽度控制
自动调整基板宽度控制、基板传送宽度显示、传送
系统各传感器状态显示
11 Y 台控制
Y 台返回原点、移动到任意位置、坐标显示
12 供应设备 顶针控制 送料器顶针控制、FPI 控制
13
其它
ATC 控制
ATC 滑动板控制、传感器的状态显示、
吸嘴吸取控制
14 信号灯控制 信号灯控制、警报器控制、状态显示
15
校准台控制
LED 控制、真空控制、状态显示
16
其它传感器
温度传感器等的状态显示
17
驱动器状况
X, Y, Z, θ轴驱动器的状态显示
18
伺服状态
伺服状态的图表显示
19
帮助
10-1
第 10 章 手动控制
10-1-1 初始画面
选择菜单栏的[设置]→[手动控制]，或者选择[手动控制]命令按钮后即可显示初始画面。如图
10-1-1 初始画面 构成图。
也可从菜单栏选择[显示]→[设定值一览] 显示初始画面。如图 10-1-2 初始画面 设定值一览。

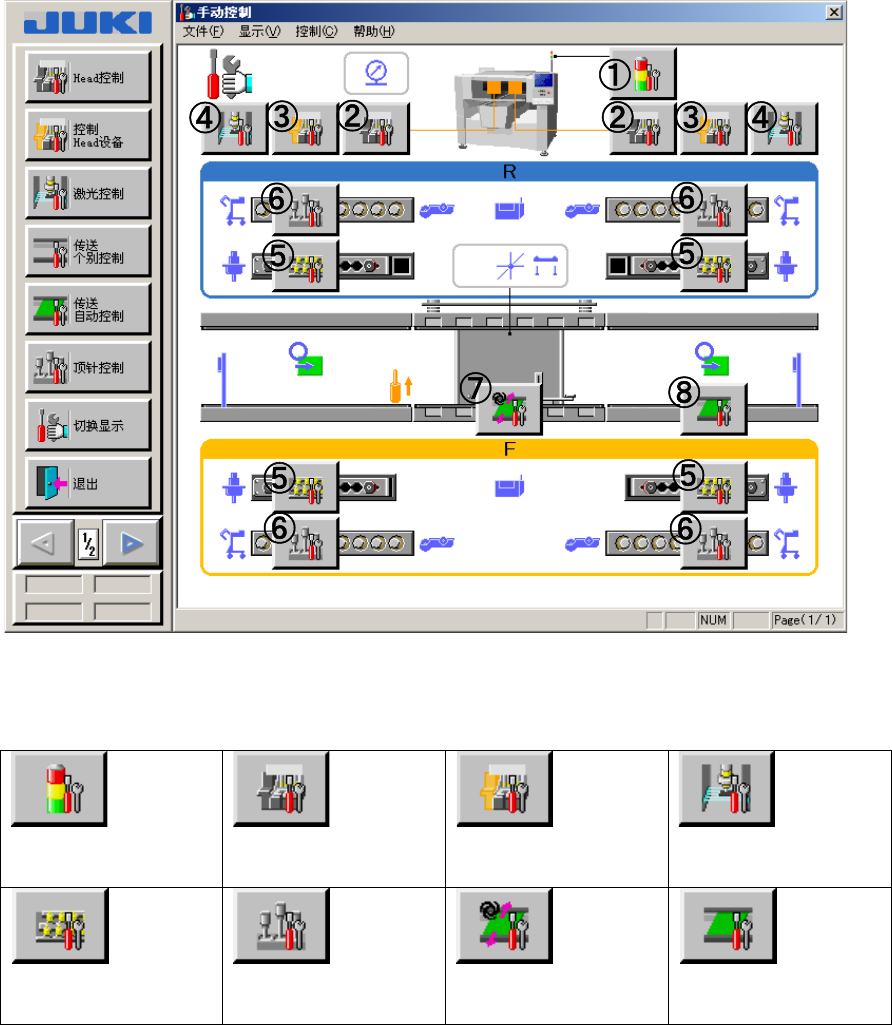

在状态图显示的初始画面中，传送、ATC、基准销、贴片头（Head）等以图形按钮显示，单击这
些按钮，可显示与该单元对应的对话框 (参见表 10-2 各按钮和显示对话框)。把光标移动到按钮
上或各传感器的图标上时，就有提示工具显示。
各种传感器的状态，用 ON = 红色 / 橙色、OFF = 蓝色 的图形显示。
图
10-1-1
初始画面 构成图显示
表
10-2
各按钮和显示对话框
①
信号灯
控制对话框
②
(L/R)
贴片头
控制对话框
③
(L/R)
贴片头设备
控制对话框
④
(L/R)
激光器
控制对话框
⑤
(LF/RF/
LR/RR)
ATC
控制对话框
⑥
(LF/RF/
LR/RR)
送料器顶推销
控制对话框
⑦
Y 台
控制对话框
⑧
传送
自动控制对话框
10-2
第 10 章 手动控制

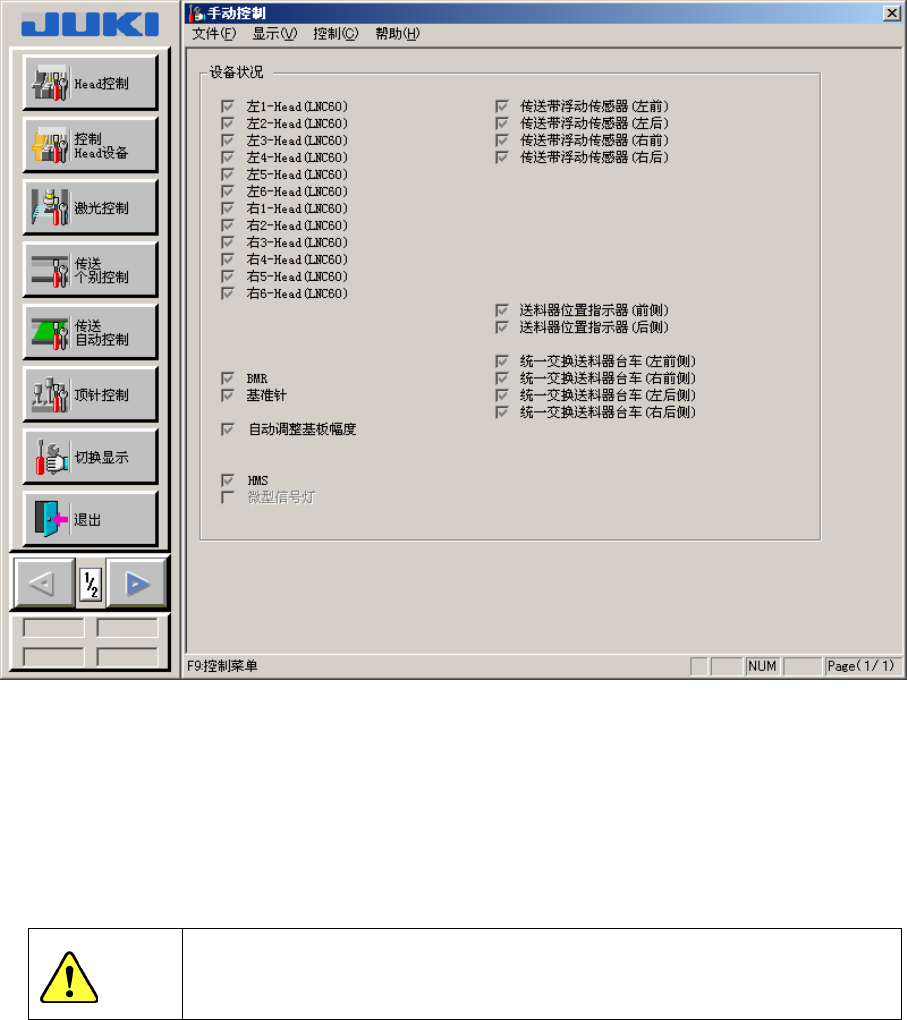

在菜单栏中选择 [显示]→[设定值一览显示]后，即显示图 10-1-2 初始画面 设定值一览 的初始画
面。
图
10-1-2
初始画面 设定值一览
10-1-2 控制菜单
单击鼠标右键、按下[F9] 键、或者按下[SHIFT] + [F10]键，可弹出菜单。
显示的菜单与机器设置的控制菜单相同。
具体请参见『9 章 机器设置』的控制菜单说明。
从弹出菜单选择项目后，轴即开始移动。选择前，请务必确认没有人在进行设备
内部的作业。另外，为防止人身伤害，操作中切勿把手伸入设备内部，脸和头也
不要靠近。
警告
10-3
